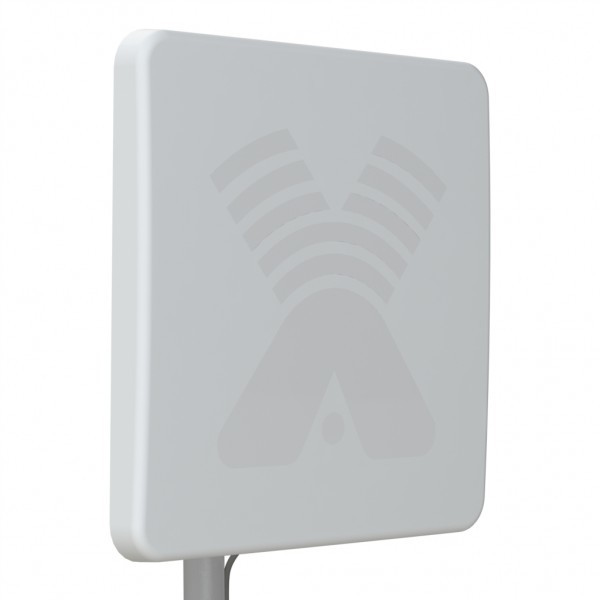

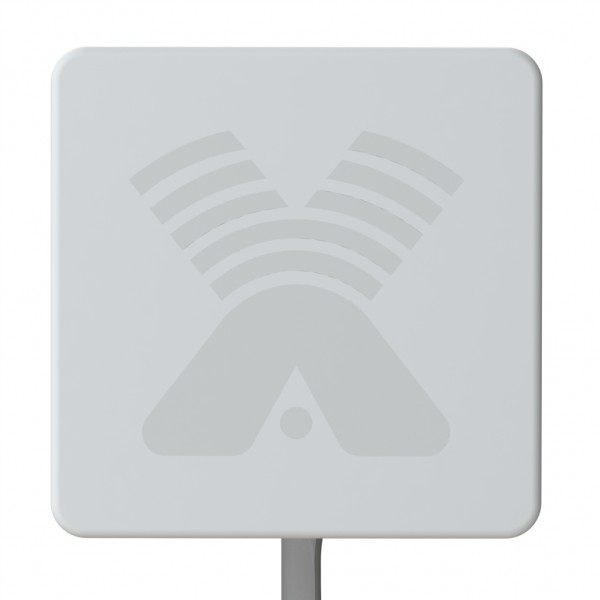

ZETA - широкополосная панельная LTE антенна 2G/3G/4G/Wi-Fi (17-20dBi)

Артикул: 3847
300,0,11

Панельная антенна ZETA предназначена для использования в комплекте оборудования беспроводных систем передачи данных стандартов:

-
    -
  • сотовая связь (GSM1800)
  • -
  • 2G (EDGE)
  • -
  • 3G (UMTS 2100)
  • -
  • 4G (WIMAX,LTE)
  • -
  • WI-FI (IEEE 802.11b, g)
  • -
-

и в других системах диапазона 1700-2700 МГц.

-

ZETA является узконаправленной антенной и идеально подходят для использования в системах связи «точка-точка» и «точка-многоточка». Тип антенны – синфазная полосковая решетка.

-



-

Достоинства антенны ZETA:

-
    -
  • -

    Активные излучателя антенны укрыты в пластиковый корпус.

    -
  • -
  • -

    Пластик корпуса антенны защищен от воздействия ультрафиолета и имеет увеличенный срок службы.

    -
  • -
  • Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе беспроводной сетевой карты и делает необязательным применение грозоразрядника (при небольшой длине соединительного фидера между модемом и антенной).
  • -

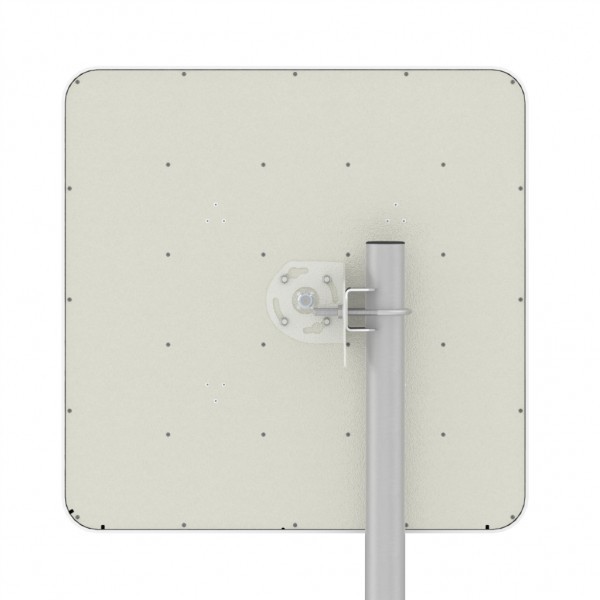

  • Крепление позволяет закрепить антенну на вертикальной трубе, предусмотрена регулировка угла наклона.
  • -
Стандарт связи GSM 1800, 3G 2100, LTE 1800, LTE 2600, Yota (2500-2700), WiFi 2400
Производитель Антэкс
Антенный Разъем (серия) N-type
Max Усиление Дб 20
Размер 410х410х60
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
.

Электрические характеристики

.
.

Рабочий диапазон частот, МГц

.
.

1700-2700

.
.

Усиление в диапазоне GSM1800, dBi

.
.

17,5-18

.
Усиление в диапазоне 3G (1,9-2,2ГГц), dBi18-19
Усиление в диапазоне WIFI (2.4ГГц), dBi19,5
Усиление в диапазоне 4G (LTE), dBi19,5-20,0
.

Ширина ДН в Н-плоскости, град

.
15-26
.

Ширина ДН в Е-плоскости, град

.
15-26
.

Уровень боковых лепестков, не более

.
.

-12dB

.
.

Уровень кроссполяризации, не более

.
.

-25dB

.
.

Входное сопротивление, Ом

.
50
.

КСВ в диапазоне GSM1800, не более

.
.

1.6

.
.

КСВ в диапазоне 3G/4G/WIFI, не более

.
1.4
.

Допустимая мощность, Вт

.
50
Поляризациявертикальная/горизонтальная
.

Механические характеристики

.
.

Масса с креплением, г

.
.

3195

.
Крепление.

мачта диаметром 20-52мм

.
.

Габаритные размеры без крепления, м

.
.

0,45х0,45х0,06

.
.

Допустимая скорость ветра, м/сек

.
20
.

Разъем

.
.

N-female

.
.

Материал защитной коробки

.
.

Поликарбонат+ABS

.
.

Материал антенны

.
оцинкованная сталь
.

Материал крепления

.
сталь
.

Защитное покрытие

.
.

порошковая полимерная краска

.
