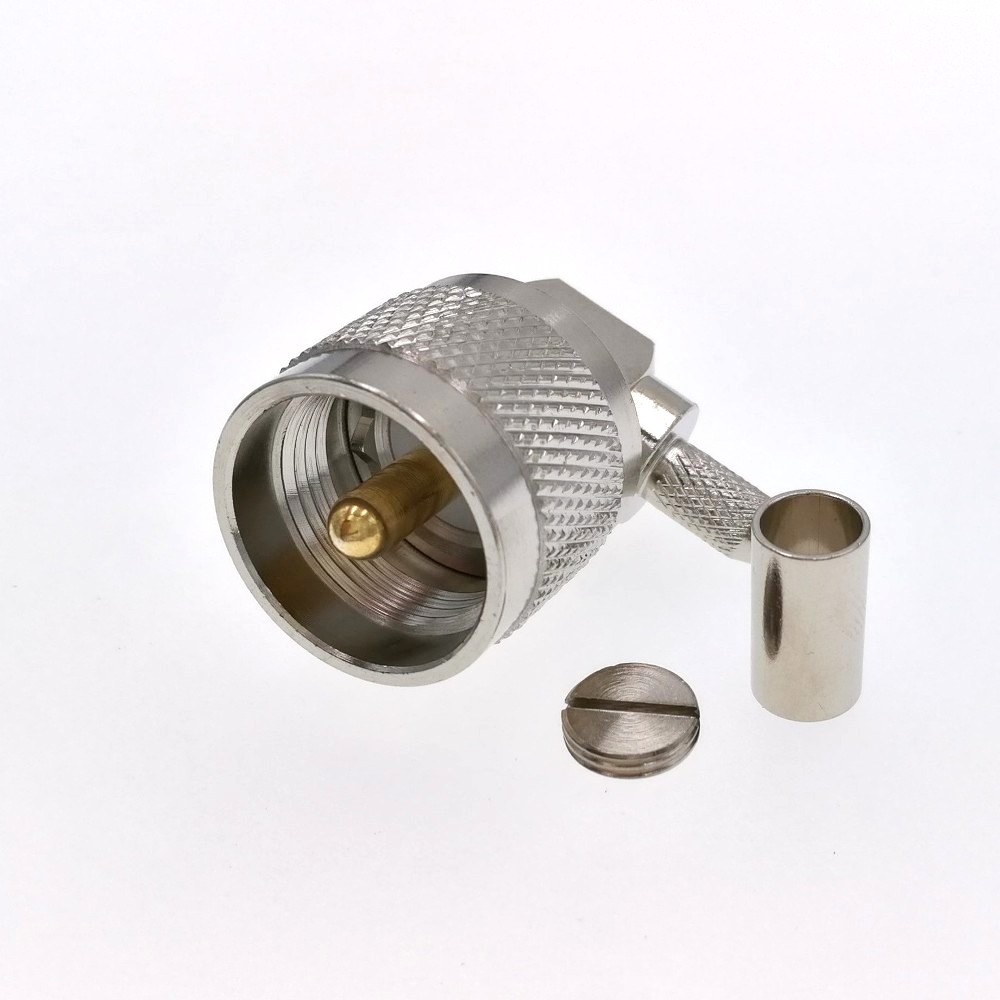

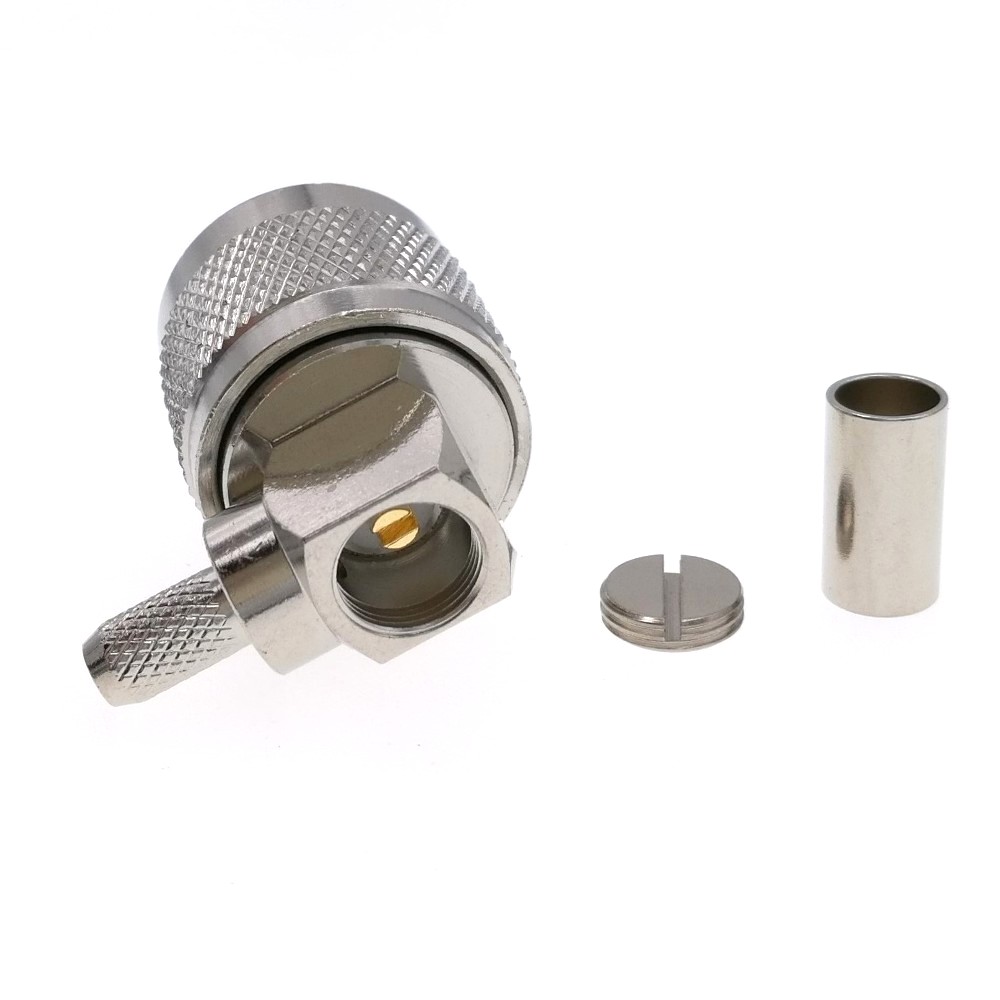

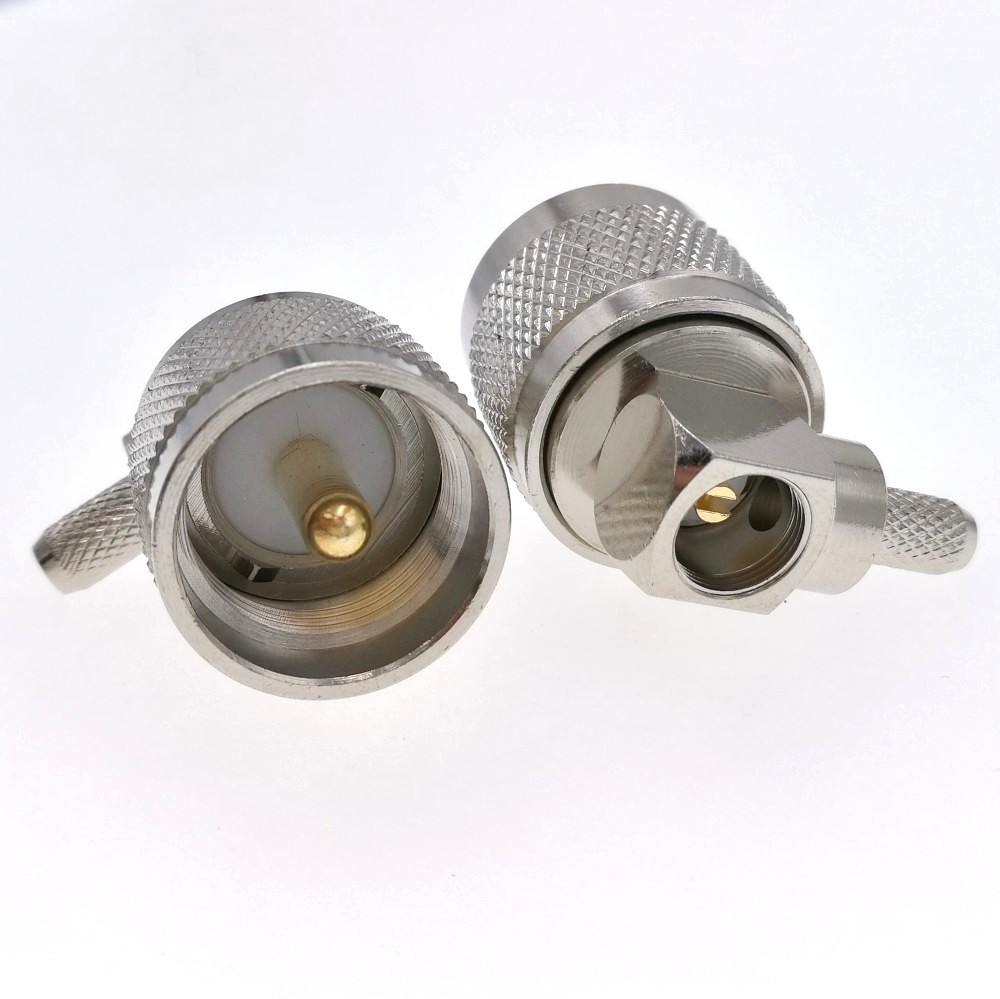

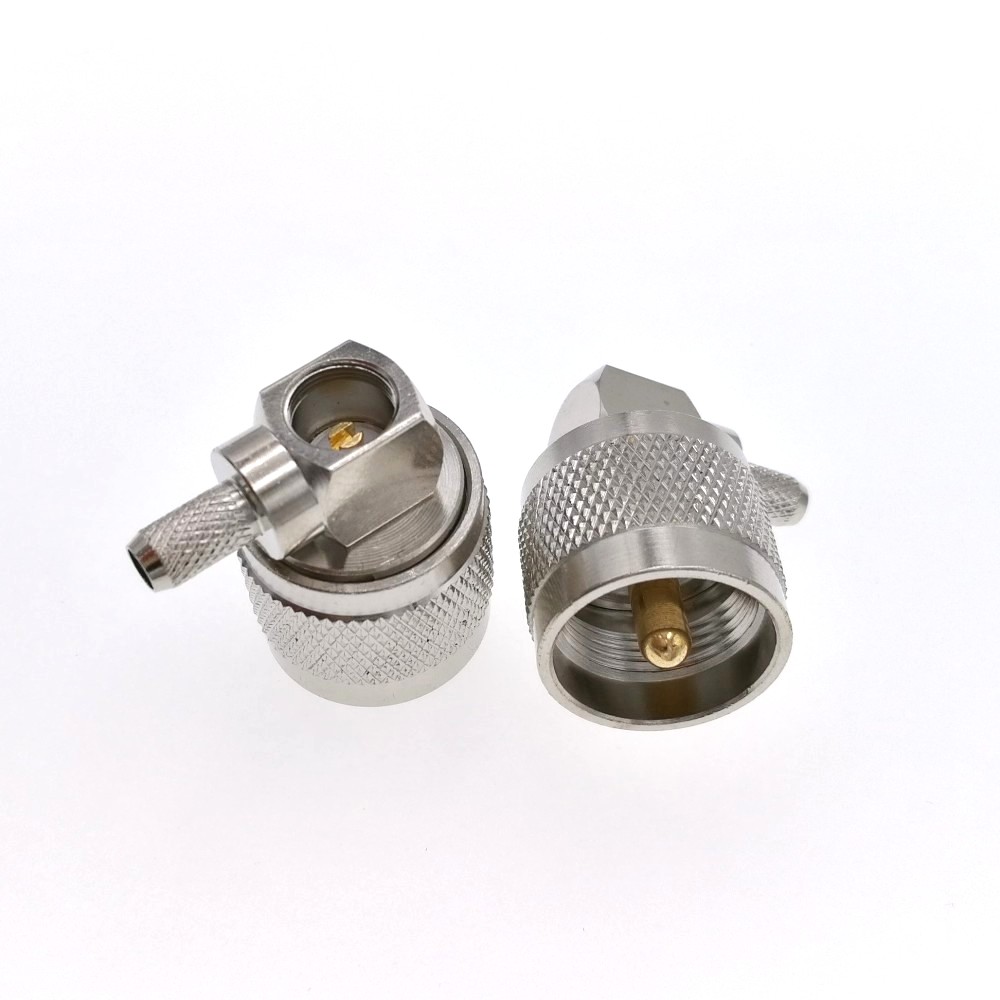

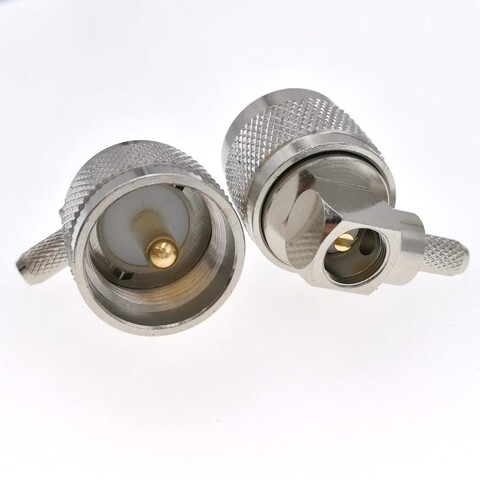

Угловой ВЧ-разъём UHF-male (вилка PL259) предназначен для монтажа на коаксиальный кабель типа RG-58, LMR-195 и аналоги. Исполнение под углом 90 градусов позволяет существенно сэкономить пространство при подводе кабеля и снижает изгибающую нагрузку в узких корпусах, гермобоксах и стойках.
Центральный контакт фиксируется пайкой, а внешняя оплётка — надёжным обжимом с помощью комплектной гильзы. Полная комплектация с защитными крышками и термоусадкой обеспечивает аккуратную сборку и механическую прочность соединения. Разъём применяется в автомобильных радиостанциях (Си-Би/CB), КВ/УКВ радиосвязи, антенных системах и радиочастотном оборудовании.
| Марка кабеля | RG-58 |
| Антенный Разъем (серия) | UHF male PL259 |
| Тип монтажа | Обжим |
| Страна производства | Китай |
Тип разъёма: UHF (PL259)
Назначение: Вилка (папа / male)
Тип исполнения: Угловой ($90^\circ$)
Способ монтажа: Обжим (хвостовик) / Пайка (центральный контакт)
Совместим с кабелем: RG-58, RG-142, LMR-195, RG-400
Комплектация: Разъём, обжимное кольцо, комплект крышек, термоусадка
Волновое сопротивление: 50 Ом
Диапазон частот: 0 – 300 МГц (HF / VHF)
Исполнение: Металлический корпус с накидной резьбовой гайкой PL-259 и рельефной накаткой
