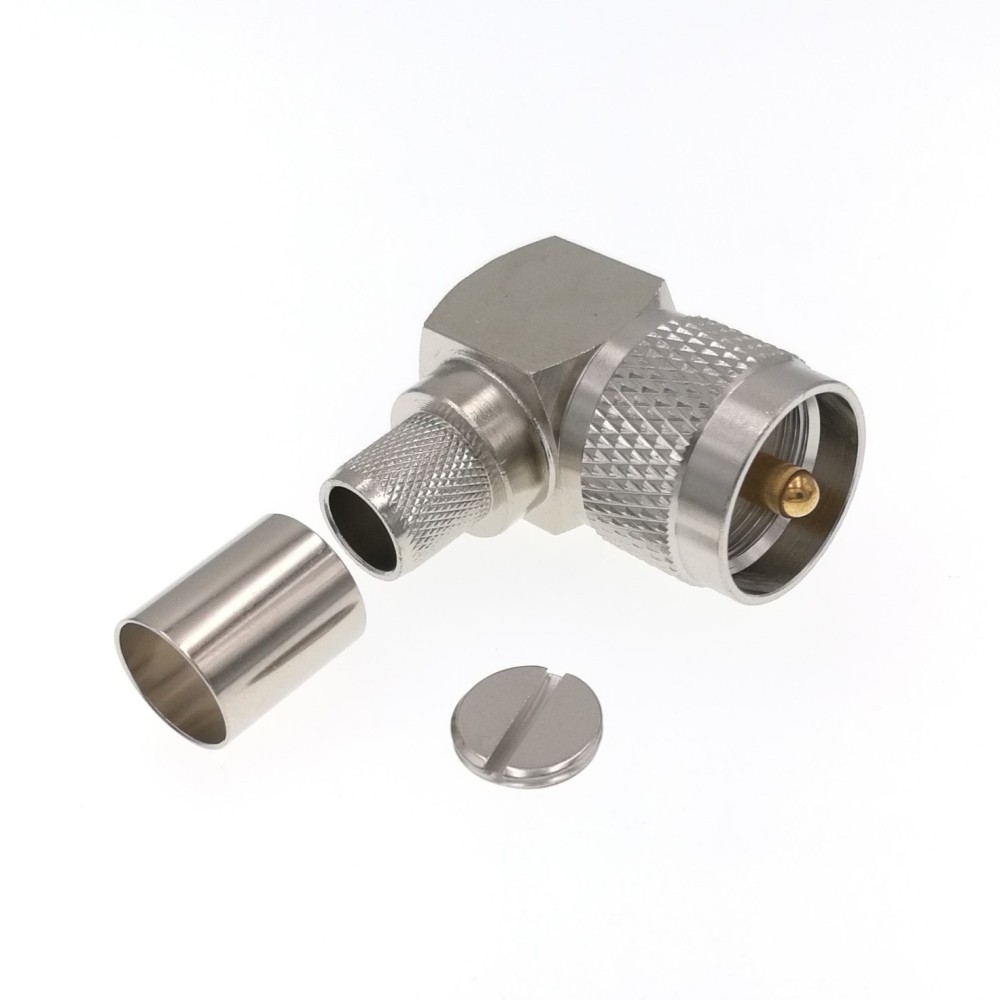

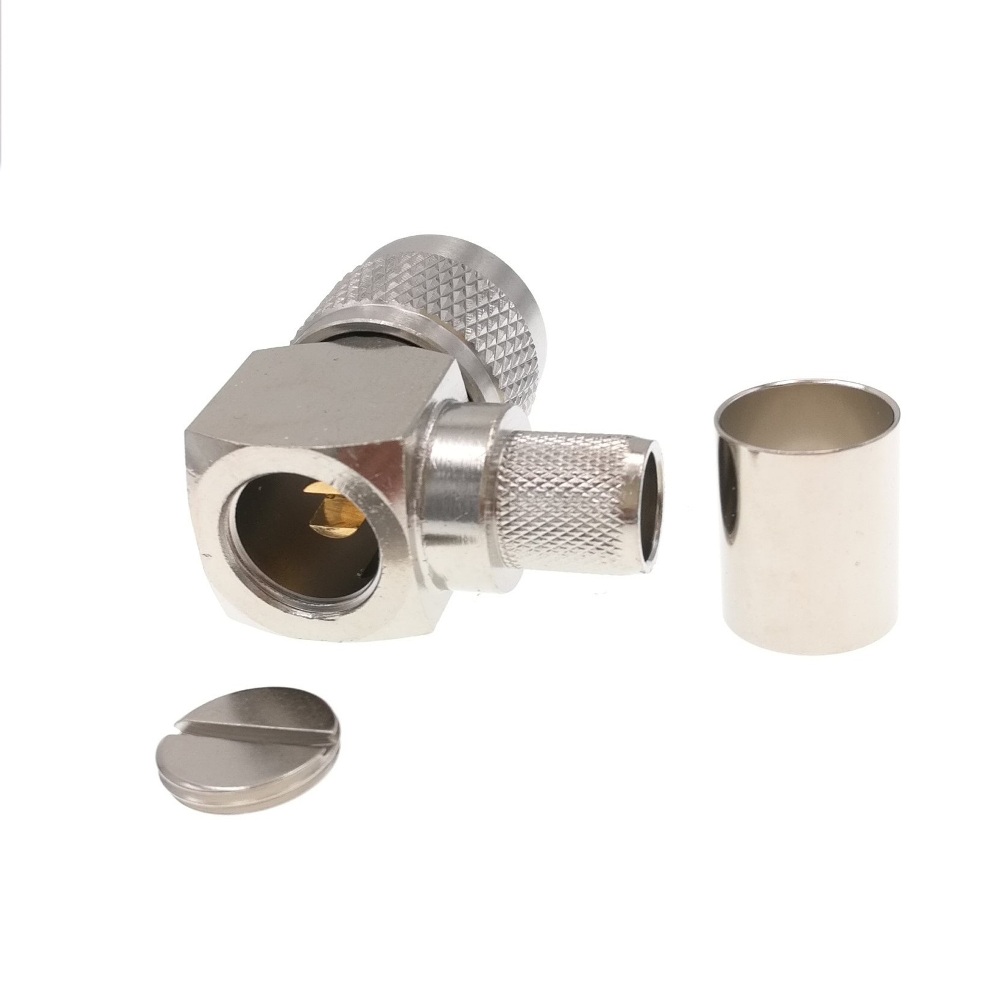

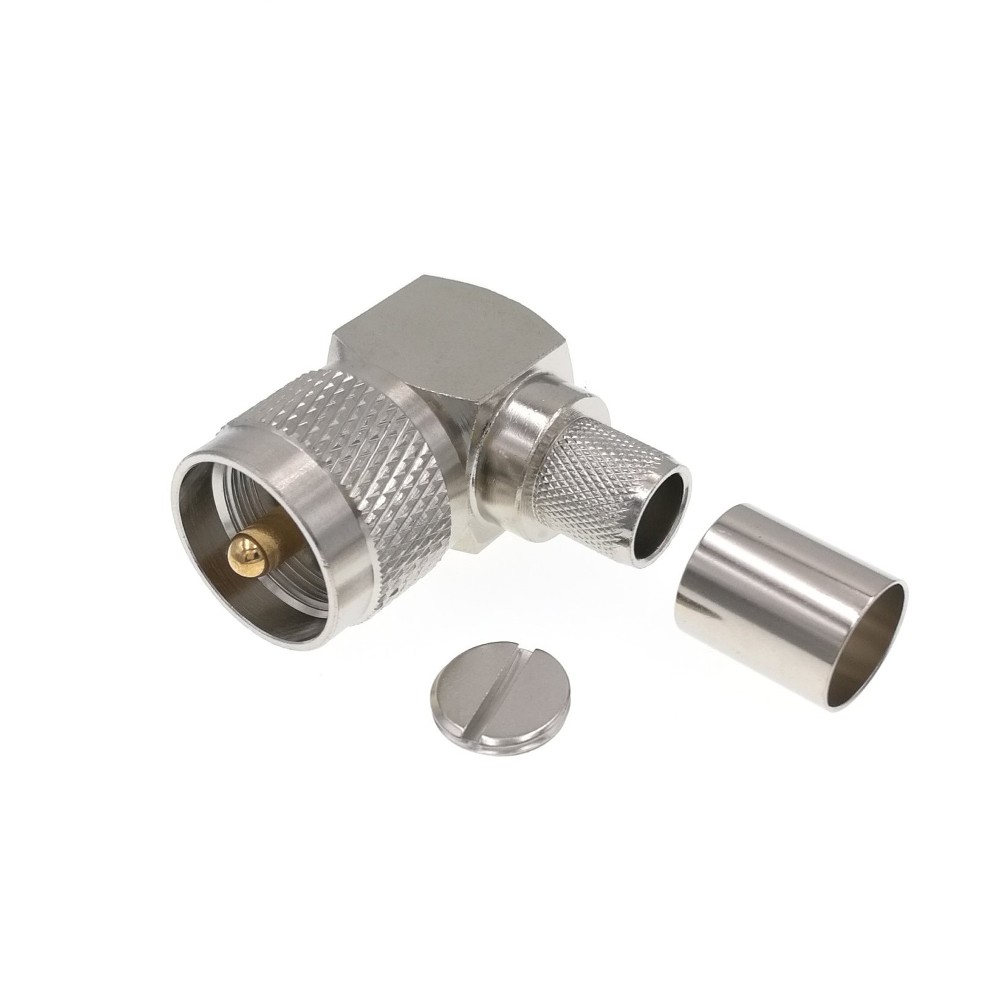

Угловой ВЧ-разъём UHF-male (вилка PL259) предназначен для монтажа на коаксиальный кабель увеличенного диаметра (8D-FB, RG-213, LMR-400 и аналоги). Исполнение под углом 90 градусов эффективно экономит пространство при подводе кабеля и снижает изгибающую нагрузку в узких корпусах, стойках и гермобоксах.
Монтаж центрального контакта осуществляется пайкой, а внешней оплётки — надёжным обжимом с помощью комплектной гильзы. Полный комплект поставки с термоусадкой и защитными крышками обеспечивает высокую механическую прочность сборки и минимальный уровень потерь сигнала. Разъём применяется в системах стационарной и автомобильной КВ/УКВ радиосвязи, ВЧ-антеннах и фидерных трактах.
| Марка кабеля | 8D-FB |
| Антенный Разъем (серия) | UHF male PL259 |
| Тип монтажа | Обжим |
| Страна производства | Китай |
Тип разъёма: UHF (PL259)
Назначение: Вилка (папа / male)
Тип исполнения: Угловой ($90^\circ$)
Способ монтажа: Обжим (хвостовик) / Пайка (центральный контакт)
Совместим с кабелем: 8D-FB, RG-213, RG-165, LMR-400, 7D-FB
Комплектация: Разъём, обжимное кольцо, комплект крышек, термоусадка
Волновое сопротивление: 50 Ом
Диапазон частот: 0 – 300 МГц (HF / VHF)
Исполнение: Металлический корпус с накидной резьбовой гайкой PL-259 и рельефной накаткой
