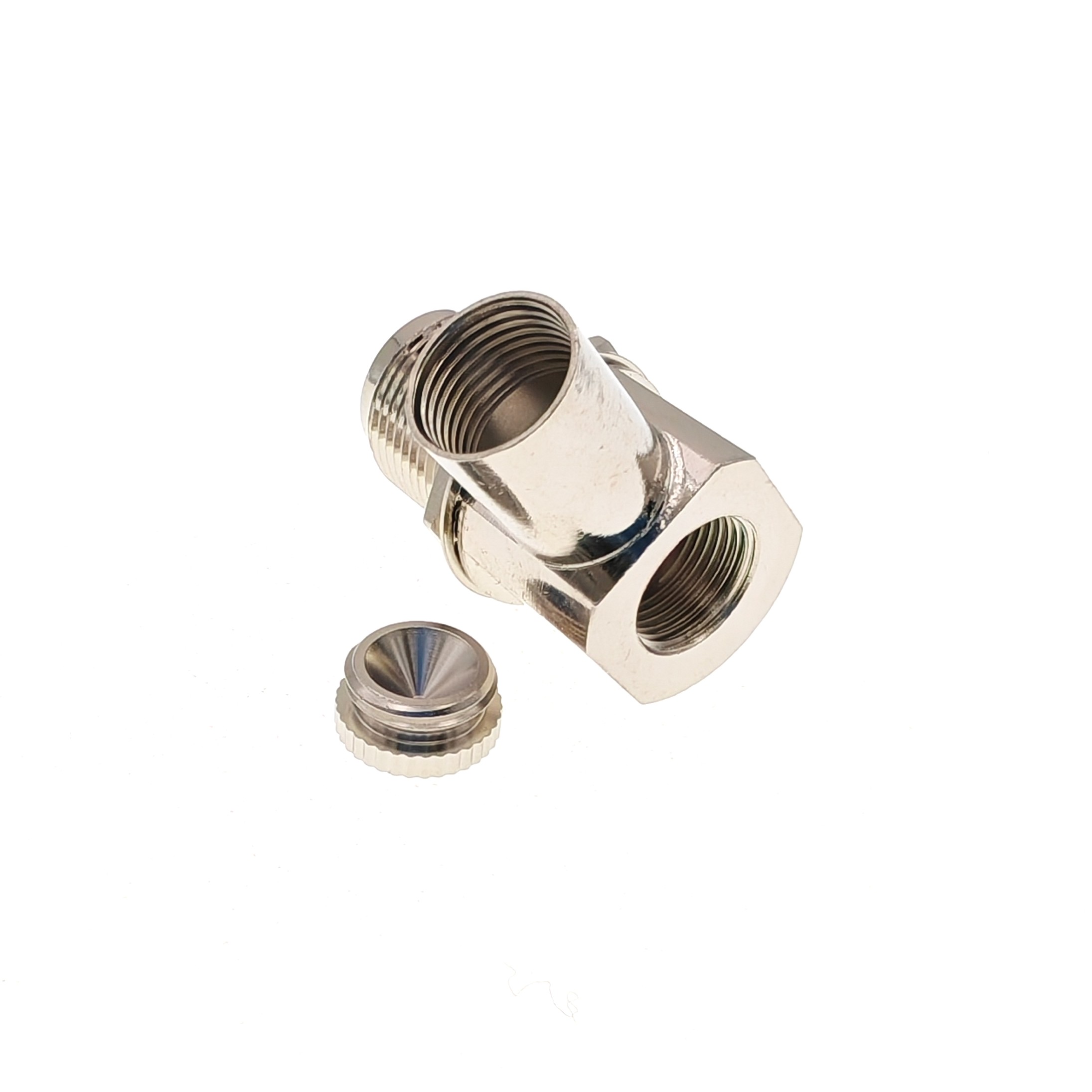

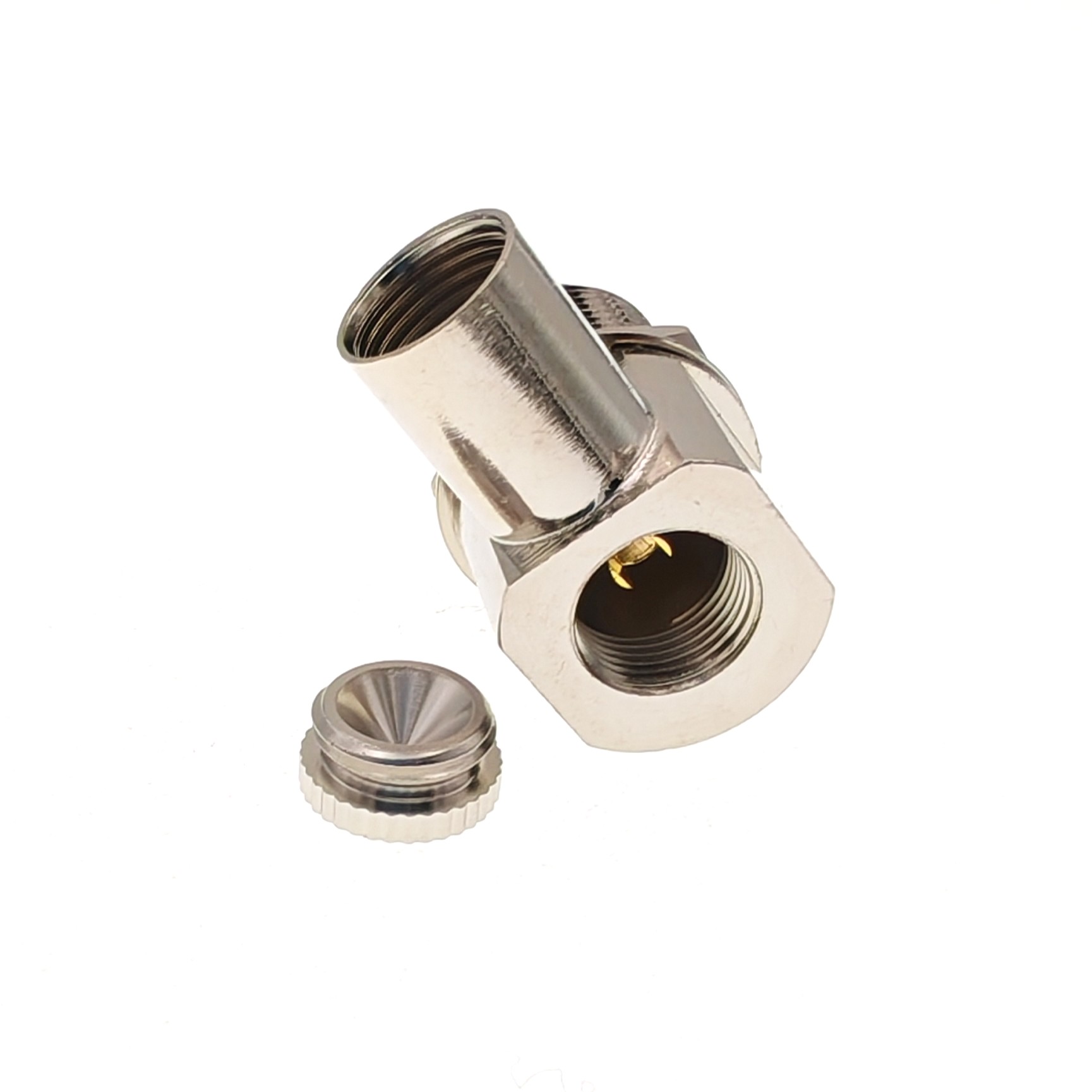

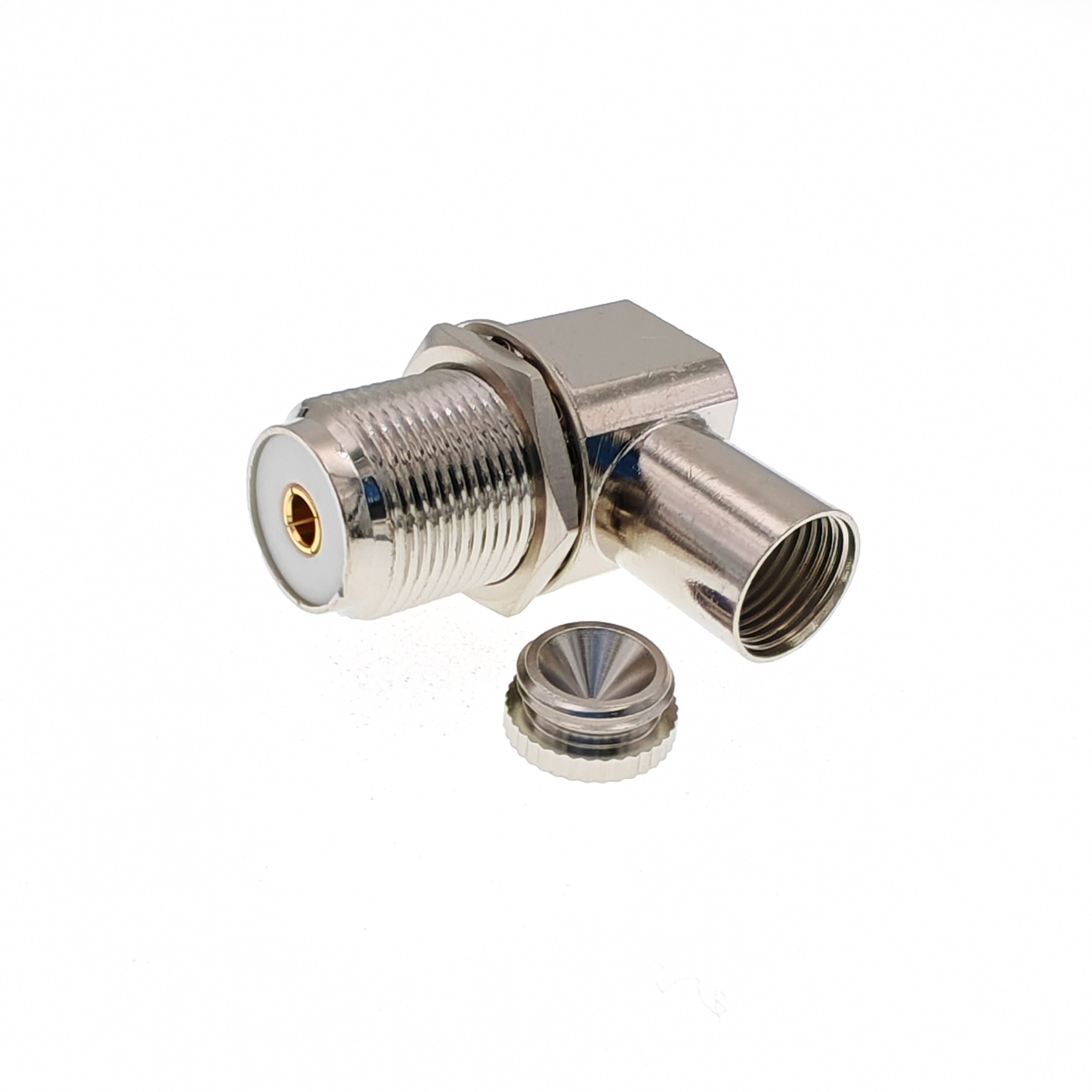

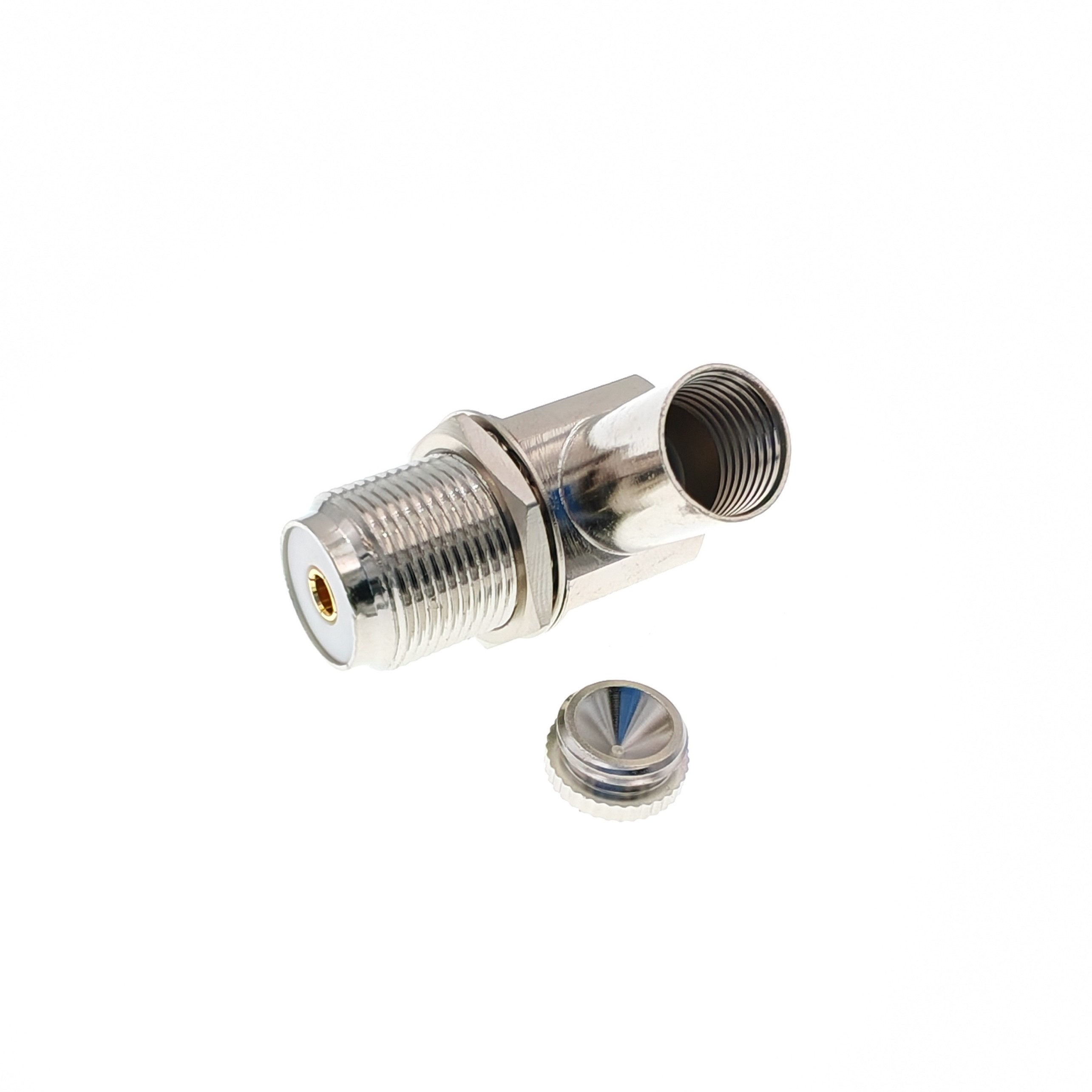

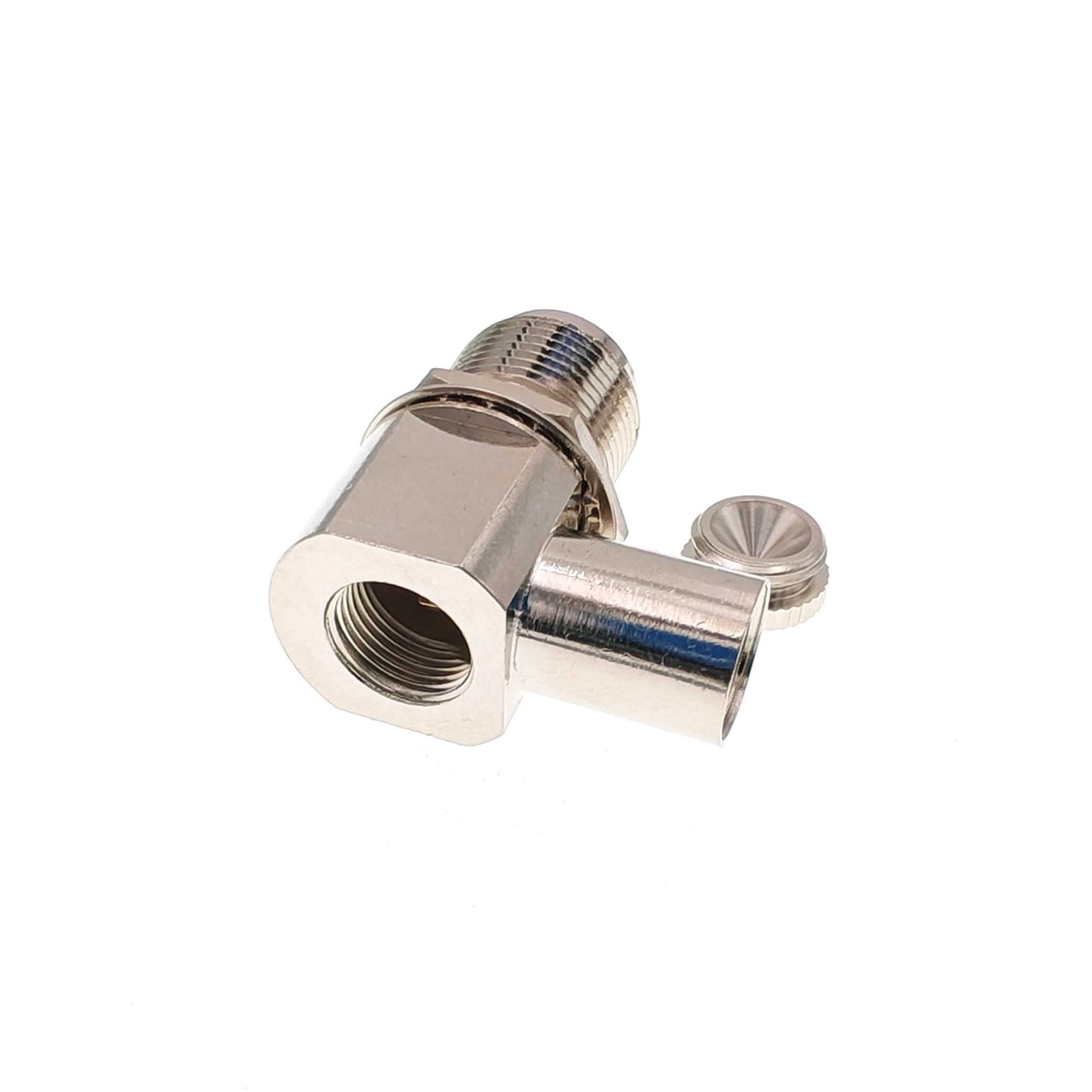

Угловой ВЧ-разъём UHF-female (розетка SO239) накручивающегося типа предназначен для монтажа на толстый коаксиальный кабель типа 8D-FB, RG-213, LMR-400 и аналоги. Конструкция с поворотом на 90 градусов позволяет подвести габаритный кабель в условиях ограниченного пространства, снижая изгибающую нагрузку на кабель и точки крепления.
Накручивающийся хвостовик обеспечивает быстрый и надежный монтаж на внешнюю оболочку кабеля без необходимости использовать обжимные клещи (кримпер). Центральная жила фиксируется пайкой через технологическое отверстие. Входящие в комплект крышки и термоусадочная трубка обеспечивают надежную герметизацию и защищают место соединения от внешних воздействий. Разъём применяется в системах КВ/УКВ радиосвязи, антенно-фидерных трактах и базах радиооборудования.
| Марка кабеля | 8D-FB |
| Антенный Разъем (серия) | UHF female SO239 |
| Тип монтажа | Закрутка на кабель |
| Страна производства | Китай |
Тип разъёма: UHF (SO239 / SO259)
Назначение: Розетка (мама / female)
Тип исполнения: Угловой ($90^\circ$)
Способ монтажа: Накручивающийся (без специального инструмента) / Пайка (центральный контакт)
Совместим с кабелем: 8D-FB, RG-213, RG-165, LMR-400, 7D-FB
Комплектация: Разъём, комплект крышек, термоусадка
Волновое сопротивление: 50 Ом
Диапазон частот: 0 – 300 МГц (HF / VHF)
Исполнение: Металлический корпус с внешней резьбой под ответную вилку PL-259 и широким резьбовым хвостовиком
