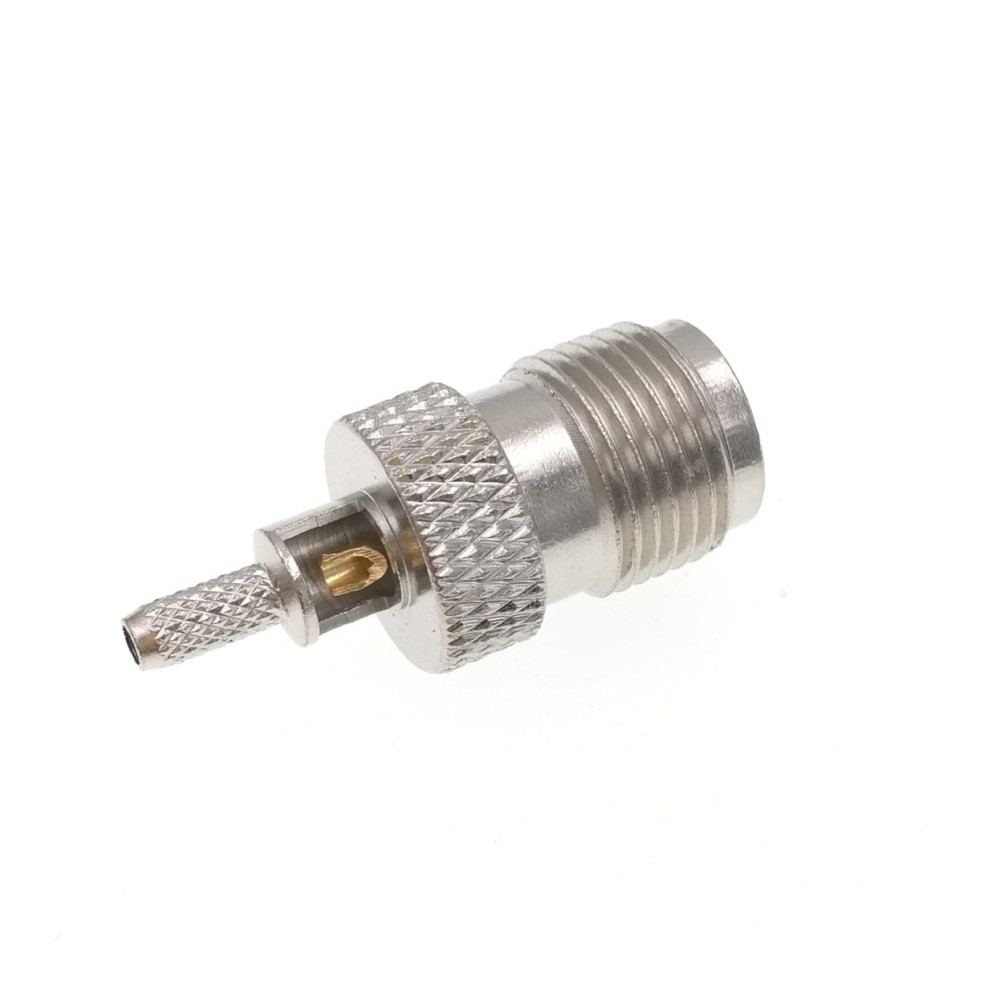

Прямой ВЧ-разъём TNC-female (розетка) предназначен для монтажа на тонкий коаксиальный кабель типа RG-316, RG-174, LMR-100 и аналоги. Резьбовое соединение серии TNC обеспечивает устойчивость к вибрационным нагрузкам и стабильную работу в диапазоне высоких частот.
Центральный контакт (pin "мама") монтируется пайкой, а внешняя оплётка кабеля фиксируется надежным обжимом с помощью комплектной гильзы. Входящая в комплект термоусадочная трубка обеспечивает герметизацию соединения и предохраняет тонкий кабель от изгибающих деформаций. Разъём применяется в измерительной аппаратуре, радиочастотных модулях, бортовых системах связи и беспроводном оборудовании.
| Марка кабеля | RG-316 |
| Антенный Разъем (серия) | TNC female |
| Тип монтажа | Обжим |
| Страна производства | Китай |
Тип разъёма: TNC
Назначение: Розетка (мама / female)
Тип исполнения: Прямой
Способ монтажа: Обжим (хвостовик) / Пайка (центральный контакт)
Совместим с кабелем: RG-174, RG-316, RG-178, RG-179, RG-188, RG-188A, LMR-100

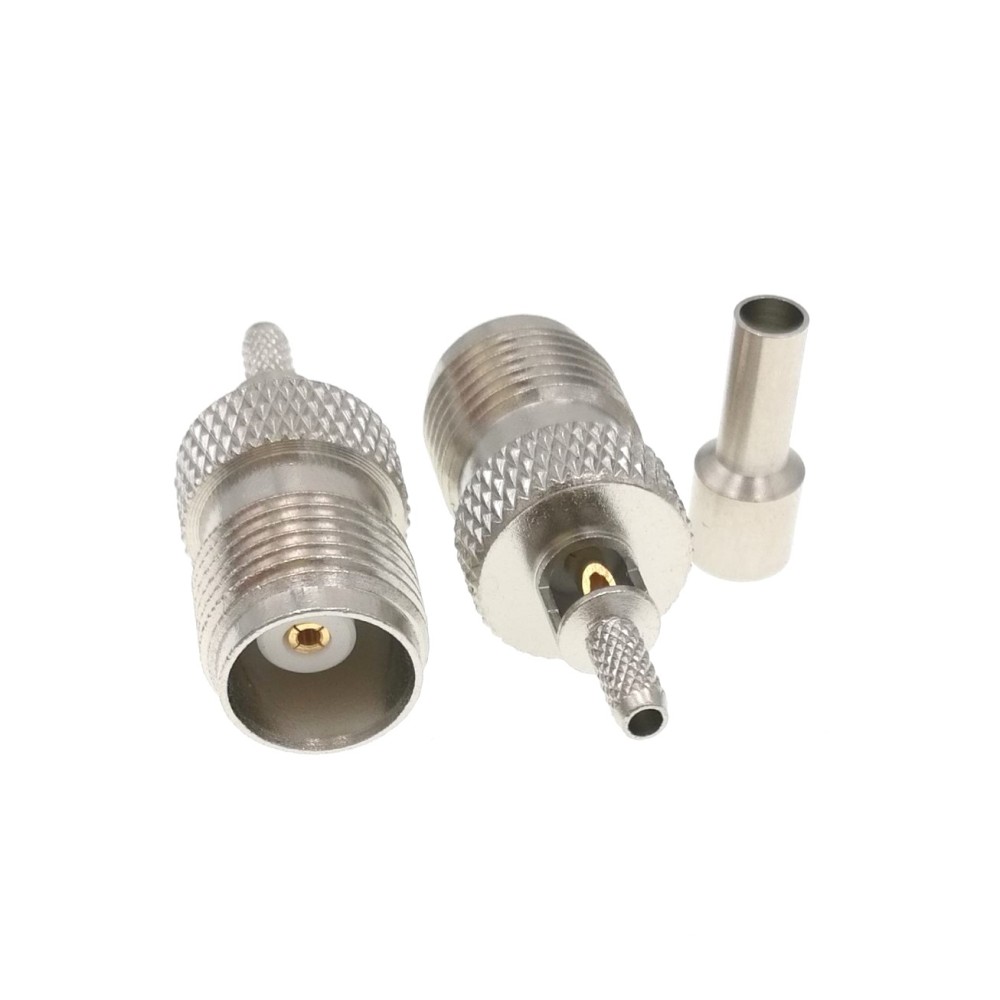

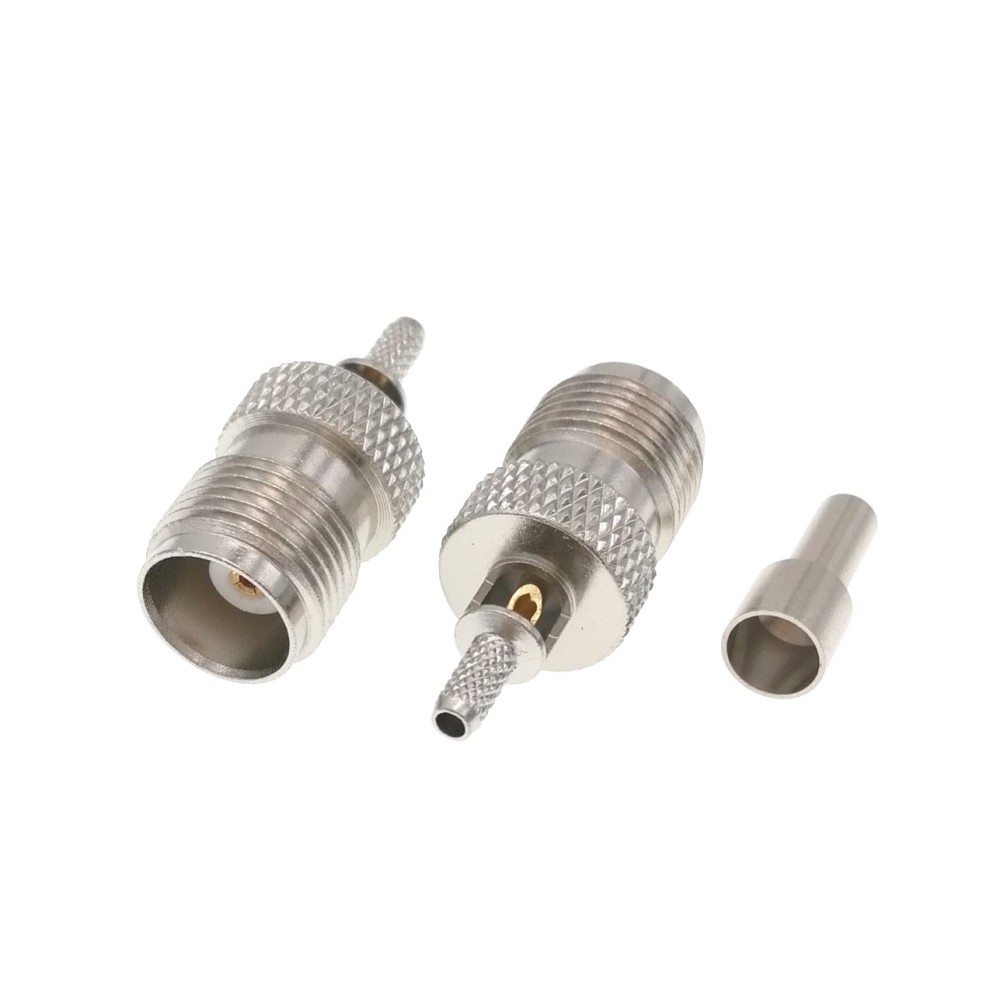

Комплектация: Разъём, pin под пайку "мама", обжимное кольцо, термоусадка
Волновое сопротивление: 50 Ом
Диапазон частот: 0 – 11 ГГц
Исполнение: Металлический корпус с внешней резьбой под ответную вилку TNC-male
