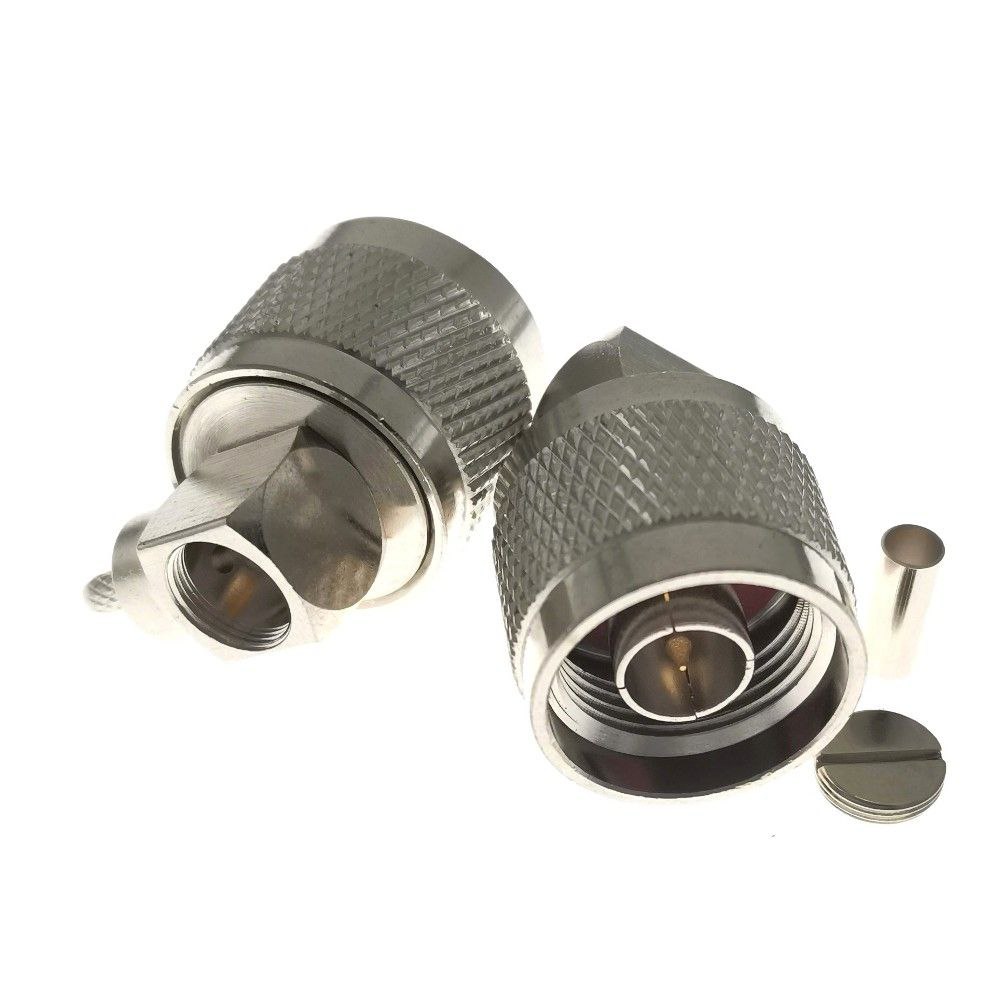

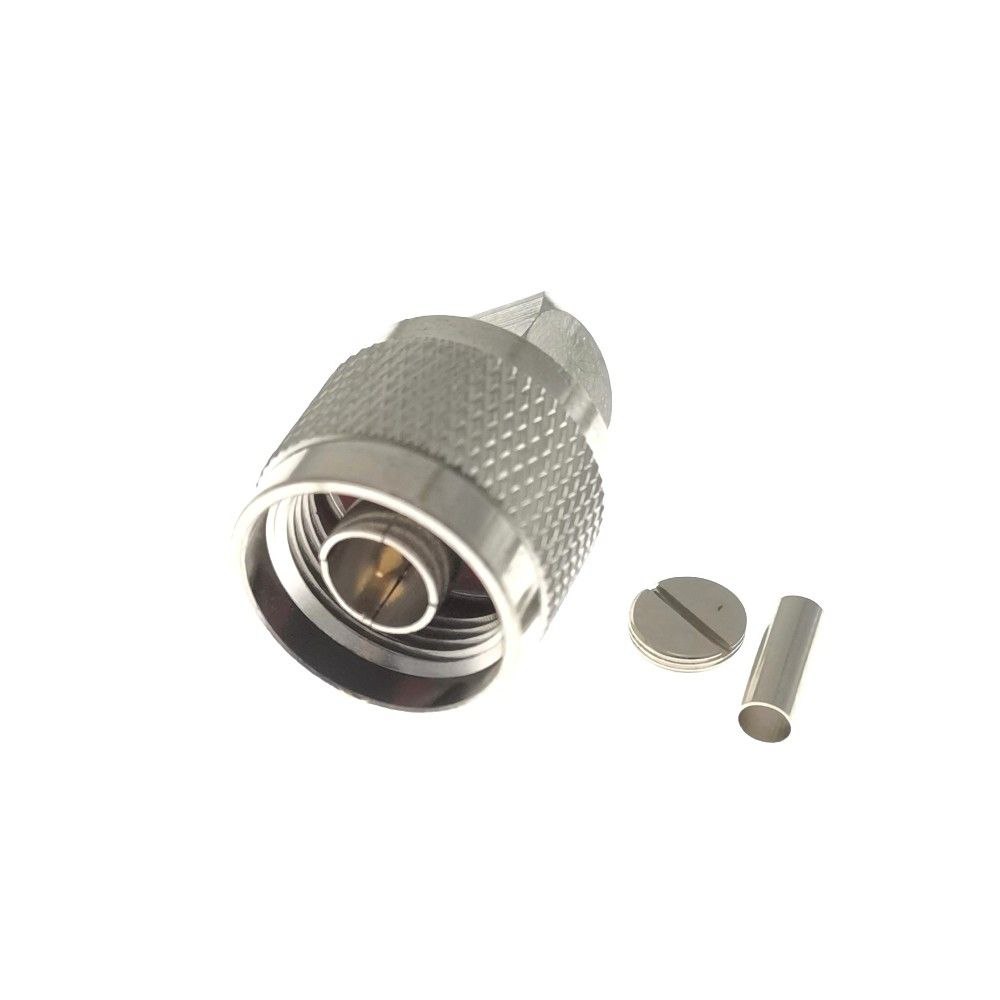

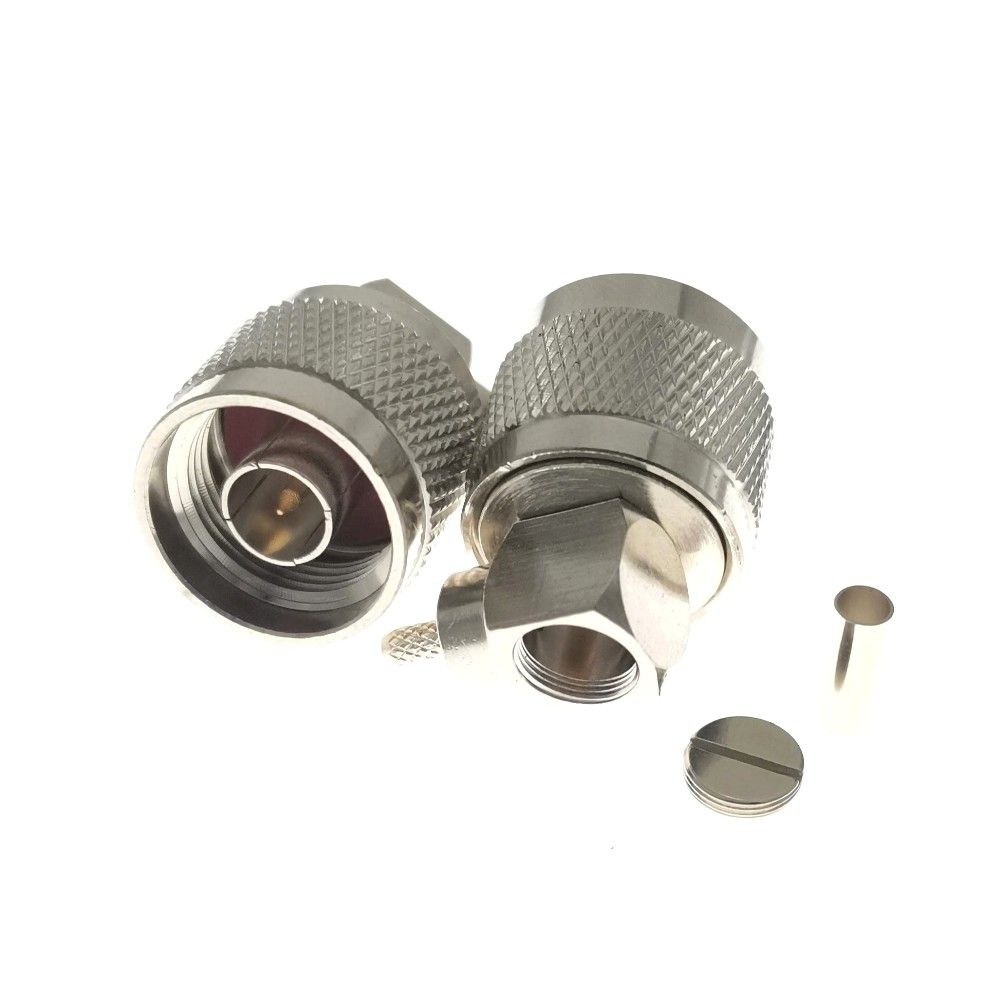

Угловой ВЧ-разъём N-male (вилка) предназначен для монтажа на тонкие коаксиальные кабели типа RG-316, RG-174, LMR-100 и аналоги. Исполнение под углом 90 градусов позволяет существенно сэкономить пространство при подводе кабеля и снижает изгибающую нагрузку в узких корпусах, стойках и гермобоксах.

Центральный контакт фиксируется пайкой, а внешняя оплётка — надёжным обжимом с помощью комплектной гильзы. Полная комплектация с крышками и термоусадкой обеспечивает высокую надежность и аккуратный вид соединения. Разъём применяется в системах радиосвязи, при сборке антенных адаптеров, пигтейлов, подключении ВЧ-оборудования и измерительной техники.

• • Тип разъёма: N

  • Назначение: Вилка (папа / male)

  • Тип исполнения: Угловой ($90^\circ$)

  • Способ монтажа: Обжим (хвостовик) / Пайка (центральный пин)

  • Совместим с кабелем: RG-174, RG-316, RG-178, RG-179, RG-188, RG-188A, LMR-100

  • Комплектация: Разъём, обжимное кольцо, комплект крышек, термоусадка

  • Волновое сопротивление: 50 Ом

  • Диапазон частот: 0 – 11 ГГц

  • Исполнение: Металлический корпус с накидной гайкой и рельефной накаткой
