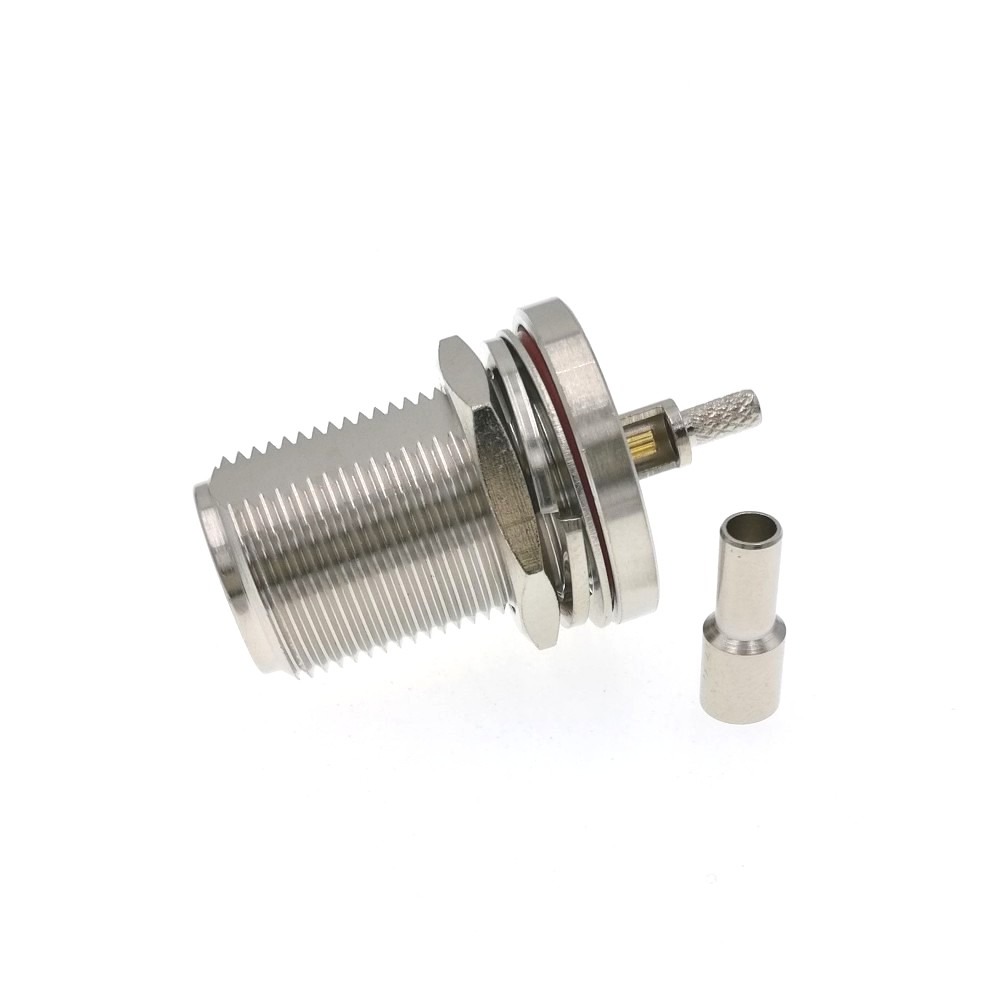

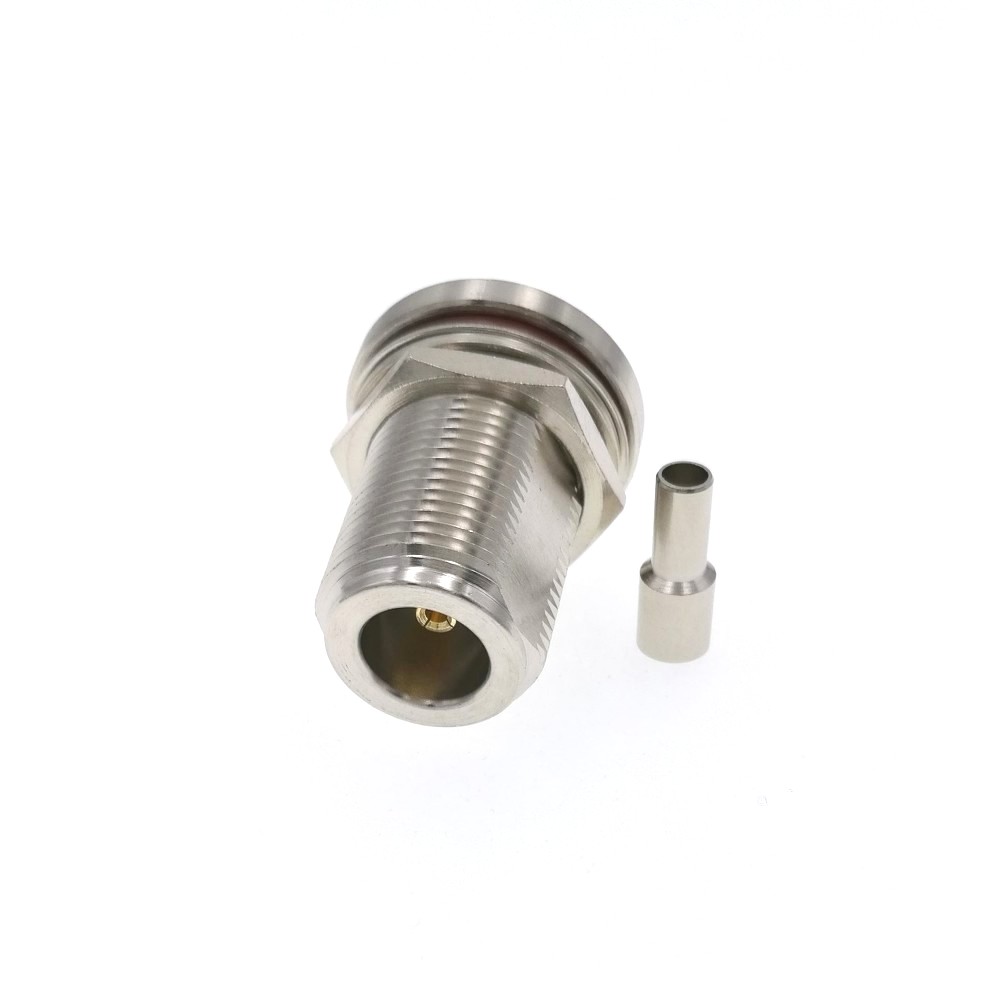

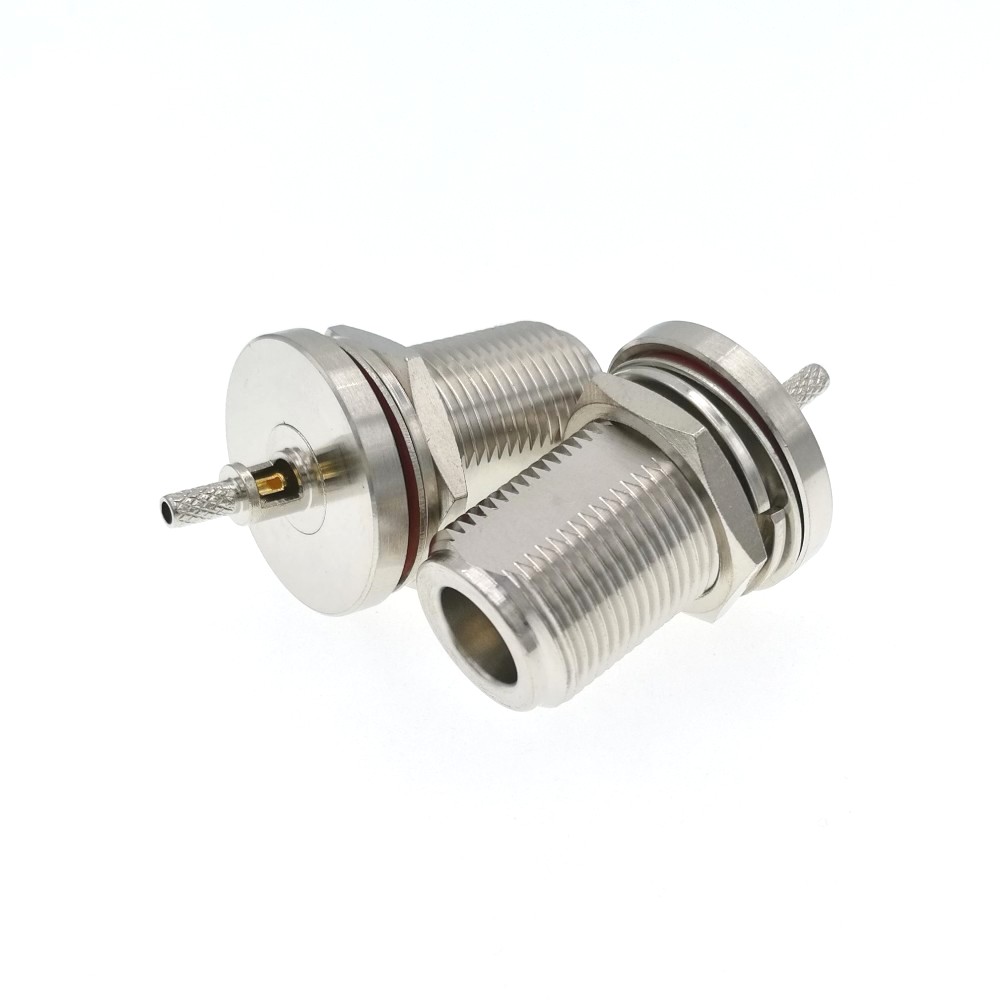

Прямой панельный ВЧ-разъём N-female (розетка) с крепежным набором гаек и шайб предназначен для вывода кабеля через стенку корпуса, гермобокса, панели или щита. Используется с тонкими коаксиальными кабелями типа RG-316, RG-174, LMR-100 и аналогами.
Наличие гаек и гроверной шайбы обеспечивает надежную жесткую фиксацию разъёма в посадочном отверстии панели. Центральный контакт фиксируется пайкой, а оплётка кабеля — обжимом с помощью гильзы. Входящая в комплект термоусадка защищает место соединения от перегибов. Разъём применяется в гермобоксах, корпусных антенных системах, телекоммуникационных шкафах и измерительном оборудовании.
| Марка кабеля | RG-316 |
| Антенный Разъем (серия) | N female |
| Тип монтажа | Обжим |
| Страна производства | Китай |
Тип разъёма: N
Назначение: Розетка (мама / female)
Тип исполнения: Прямой, под гайку (панельный / блочный)
Способ монтажа: Обжим (хвостовик) / Пайка (центральный контакт)
Совместим с кабелем: RG-174, RG-316, RG-178, RG-179, RG-188, RG-188A, LMR-100
Комплектация: Разъём, обжимное кольцо, набор гаек и шайб, термоусадка
Волновое сопротивление: 50 Ом
Диапазон частот: 0 – 11 ГГц
Исполнение: Удлинённый металлический корпус с внешней резьбой, прижимными гайками и гровером/шайбой для монтажа на панель или стенку корпуса
