Краткое описание

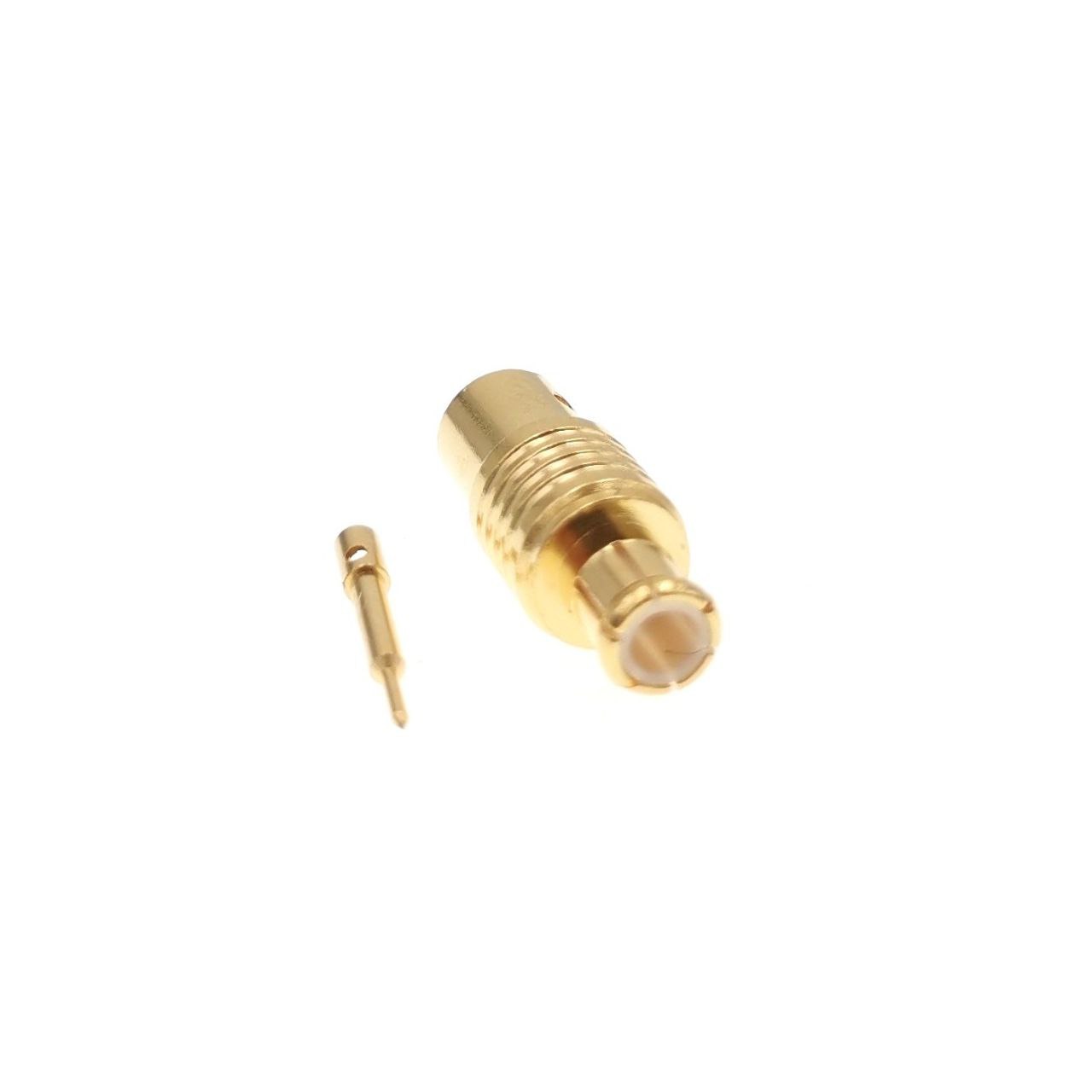

Микроминиатюрный кабельный ВЧ-разъём MCX-male (вилка) под пайку разработан для монтажа на тонкие полужесткие (Semi-Rigid) и формуемые (Hand-Formable / Conformable) коаксиальные кабели типа RG-405 (.086"). Разъём серии MCX примерно на 30% меньше стандартных разъёмов SMB, что позволяет эффективно экономить пространство на печатных платах и внутри плотно скомпонованных ВЧ-модулей.

Быстроразъемный механизм фиксации (Snap-on) позволяет быстро подключать и вращать соединение на 360 градусов без потери электрического контакта, а прямое пропаивание сплошной медной оболочки кабеля RG-405 к хвостовику корпуса обеспечивает высокий уровень экранирования и стабильность сигналов на частотах до 6 ГГц.

Монтаж выполняется пайкой: центральная жила кабеля запаивается в штыревой контакт (pin "папа"), а внешняя сплошная медная оболочка RG-405 припаивается по всей окружности к хвостовику корпуса. Разъём активно используется в компактных беспроводных устройствах, портативном радиоизмерительном оборудовании, GPS/GNSS приемниках, телекоммуникационных платах и СВЧ-усилителях.

Краткие технические характеристики

• Тип разъёма: MCX (Micro Coaxial)

• Назначение: Вилка (папа / male)

• Тип исполнения: Прямой, кабельный

• Способ монтажа: Пайка корпуса и центрального контакта

• Способ монтажа контактов: Пайка (корпус припаивается к медной оболочке кабеля, пин — к центральной жиле)

• Совместим с кабелем: RG-405 (Semi-Rigid / Conformable .086")

• Комплектация: Корпус разъёма с защелкивающимся механизмом и диэлектриком, центральный контакт "папа" (pin) под пайку

• Волновое сопротивление: 50 Ом

• Диапазон частот: 0 – 6 ГГц

• Исполнение: Латунный корпус с позолоченным покрытием, быстроразъемная защелкивающаяся фиксация (Snap-on)
