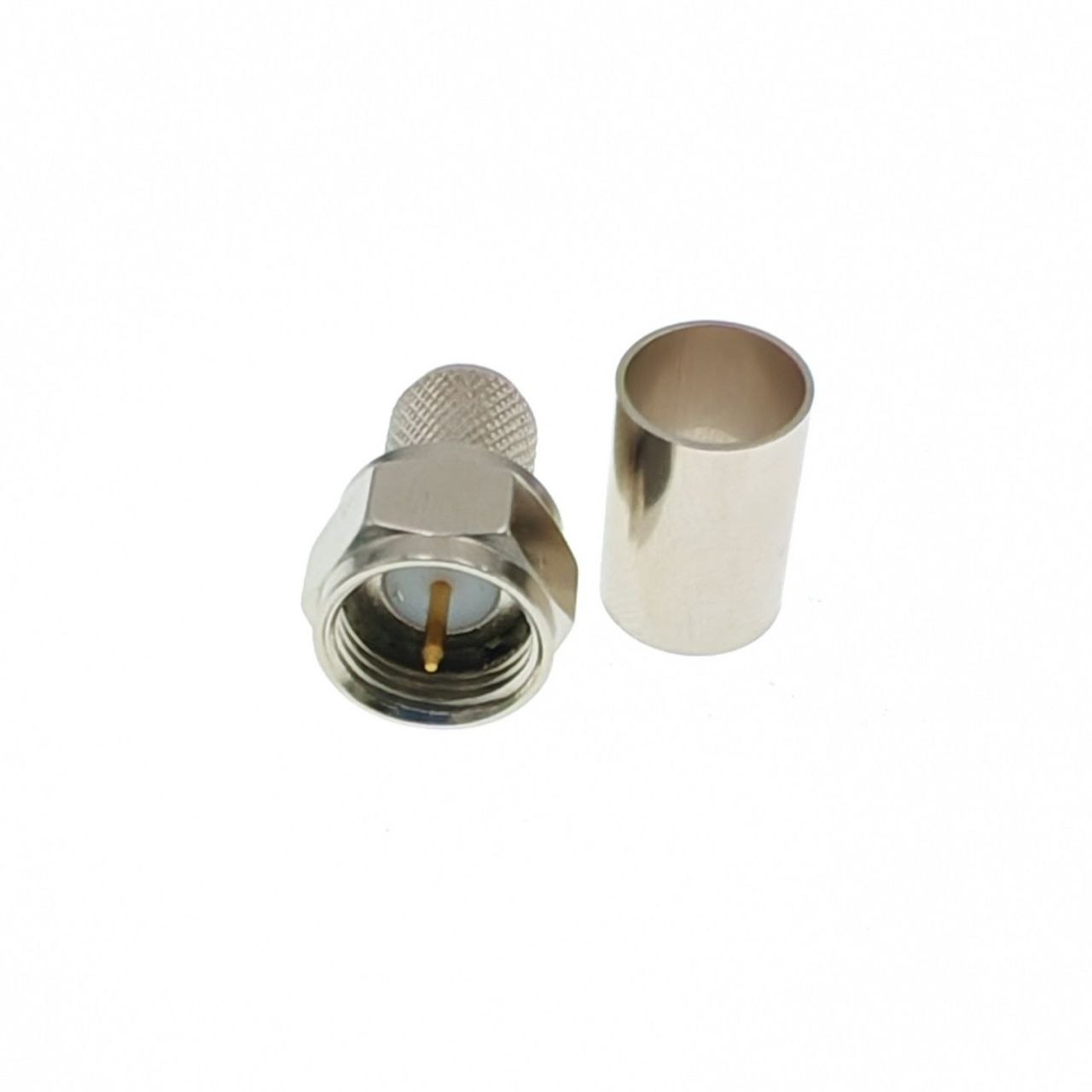

Прямой ВЧ-разъём F-male (вилка) предназначен для монтажа на коаксиальный кабель типа 5D-FB, RG-8X, LMR-300 и аналоги. В отличие от стандартных телевизионных F-разъёмов, данная модификация оснащена отдельным центральным пином под пайку, что позволяет надёжно обжимать разъём на кабелях с многожильной или утолщенной центральной жилой.

Монтаж центрального контакта (pin "папа") выполняется пайкой, а внешняя экранирующая оплётка кабеля фиксируется обжимом с помощью комплектной гильзы. Входящая в комплект термоусадочная трубка обеспечивает герметичность и защищает кабель от изломов. Разъём применяется в спутниковых и ТВ-системах, репитерах сотовой связи, антенных трактах и радиочастотном оборудовании.

Краткие технические характеристики

• Тип разъёма: F

• Назначение: Вилка (папа / male)

• Тип исполнения: Прямой

• Способ монтажа: Обжим (хвостовик) / Пайка (центральный контакт)

• Совместим с кабелем: 5D-FB, RG-8X, RG-5, RG-6, LMR-300

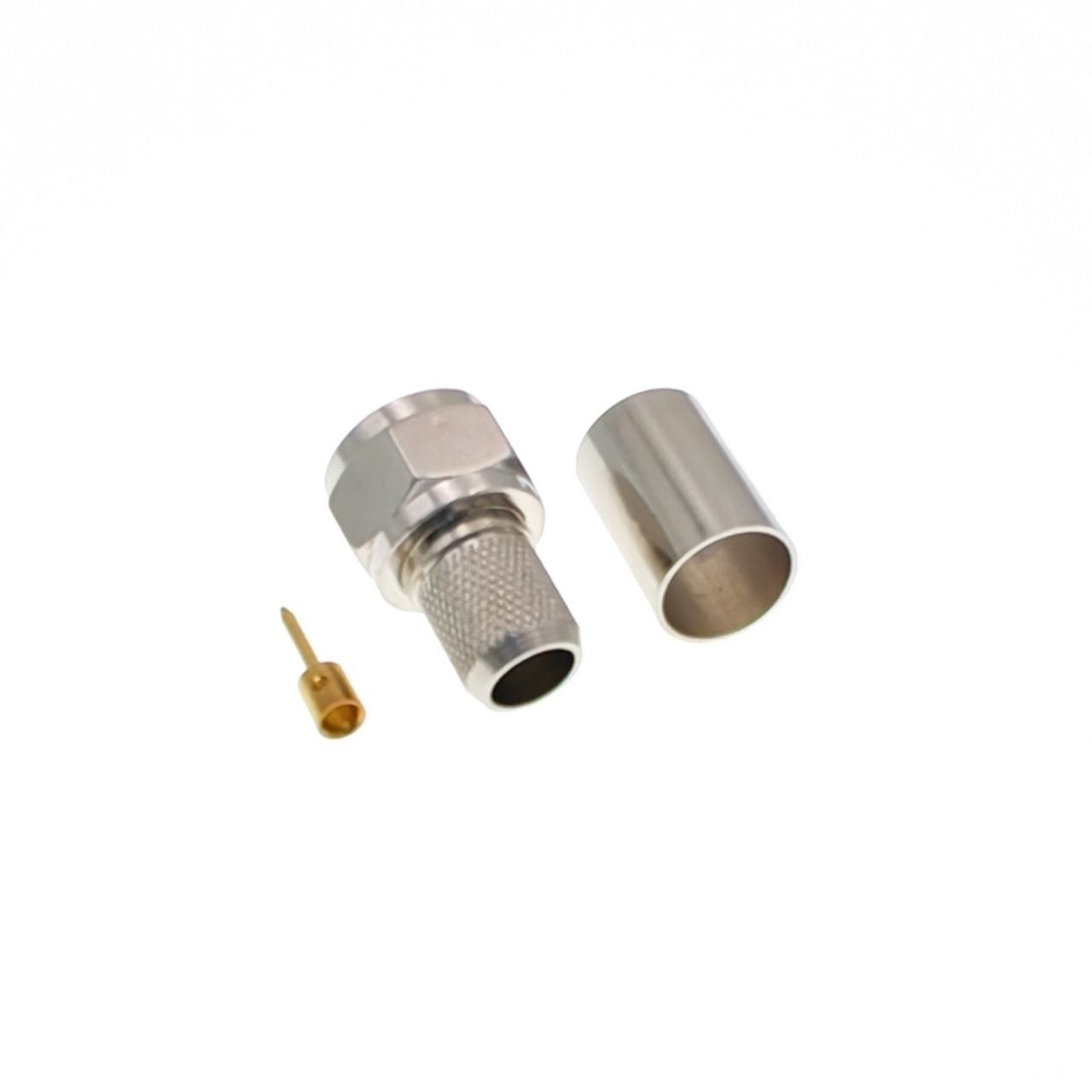

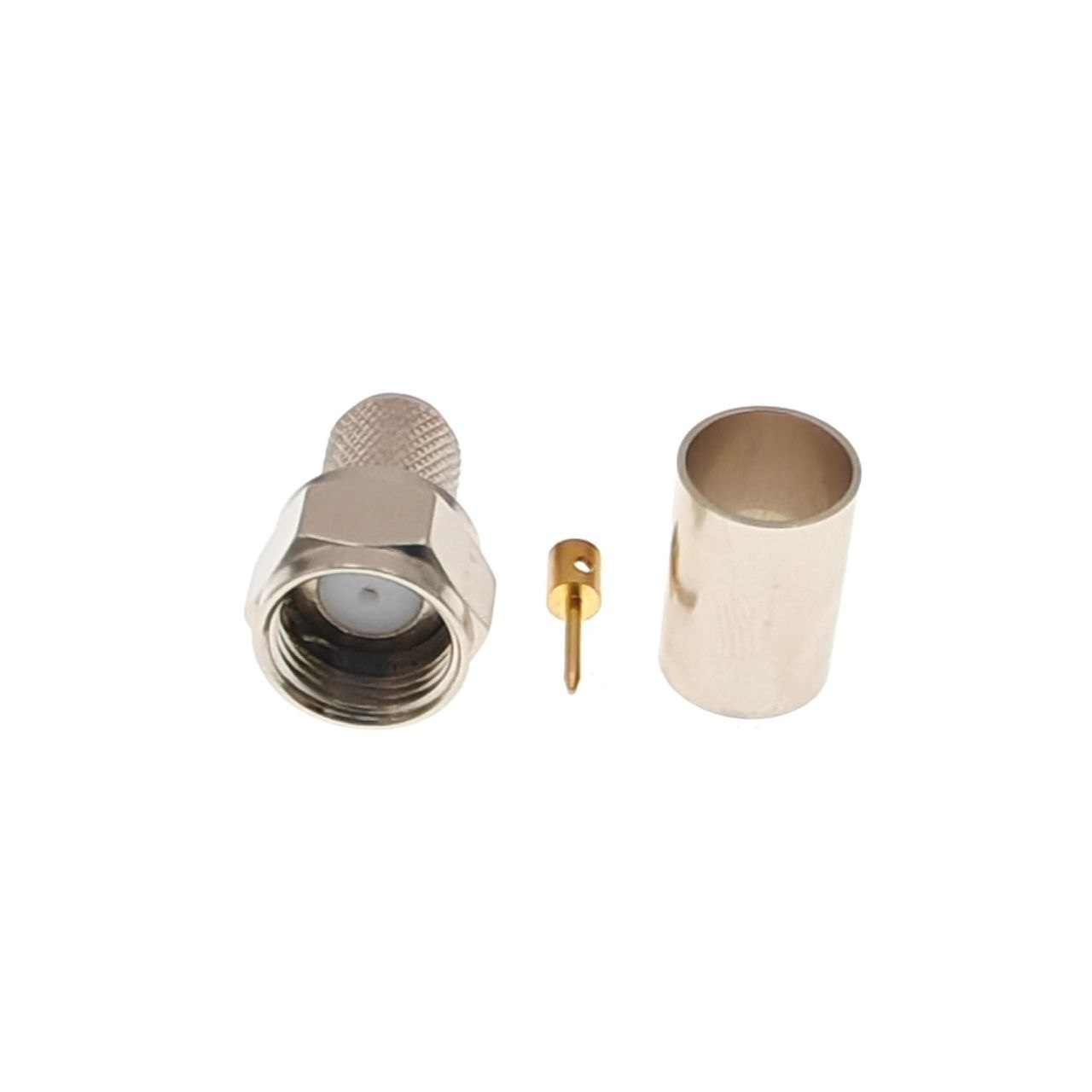

• Комплектация: Разъём, pin под пайку "папа", обжимное кольцо, термоусадка

• Волновое сопротивление: 50 Ом / 75 Ом (универсальный для радиочастотных и ТВ трактов)

• Диапазон частот: 0 – 2.5 ГГц

• Исполнение: Металлический корпус с накидной резьбовой гайкой F-типа (3/8"-32UNEF)
