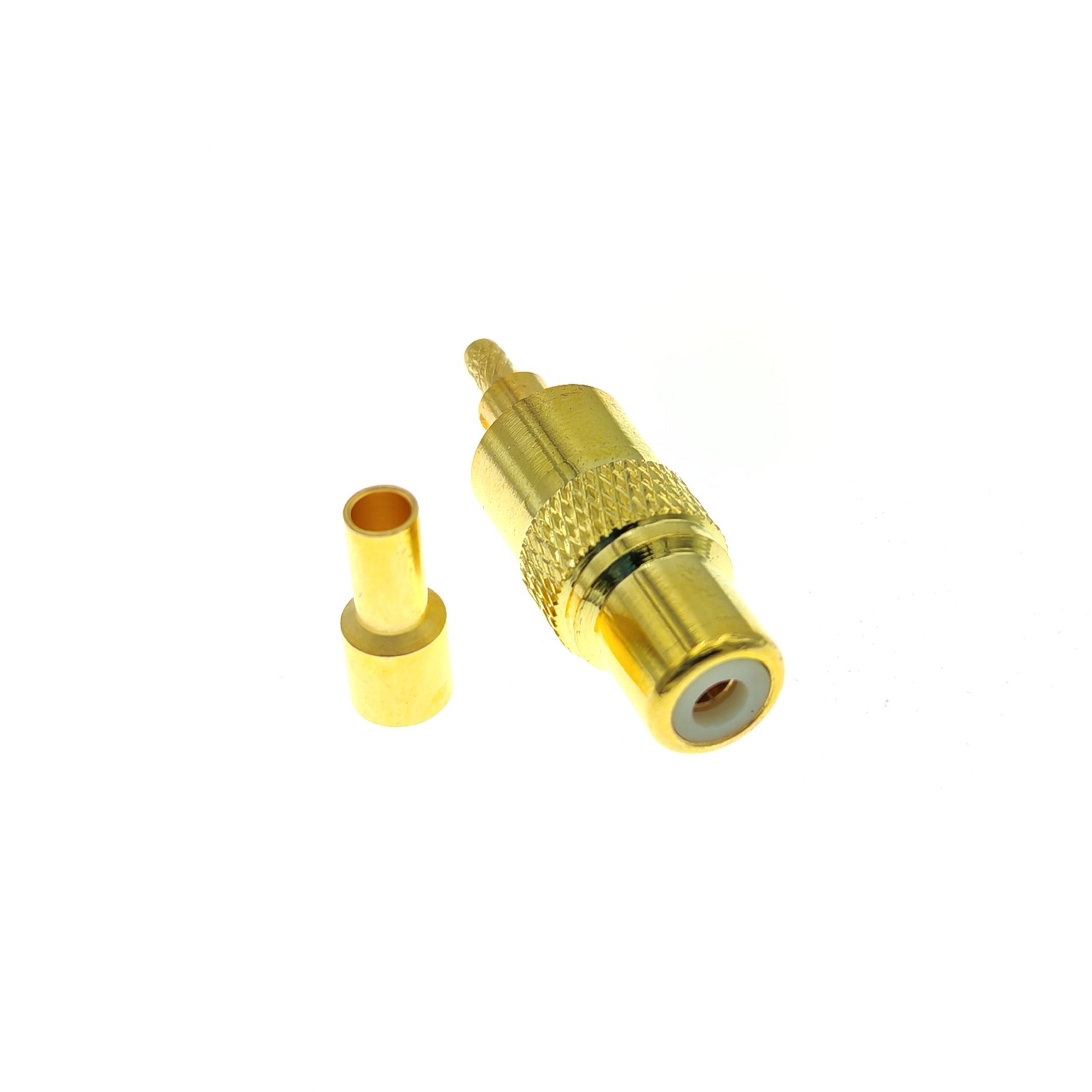

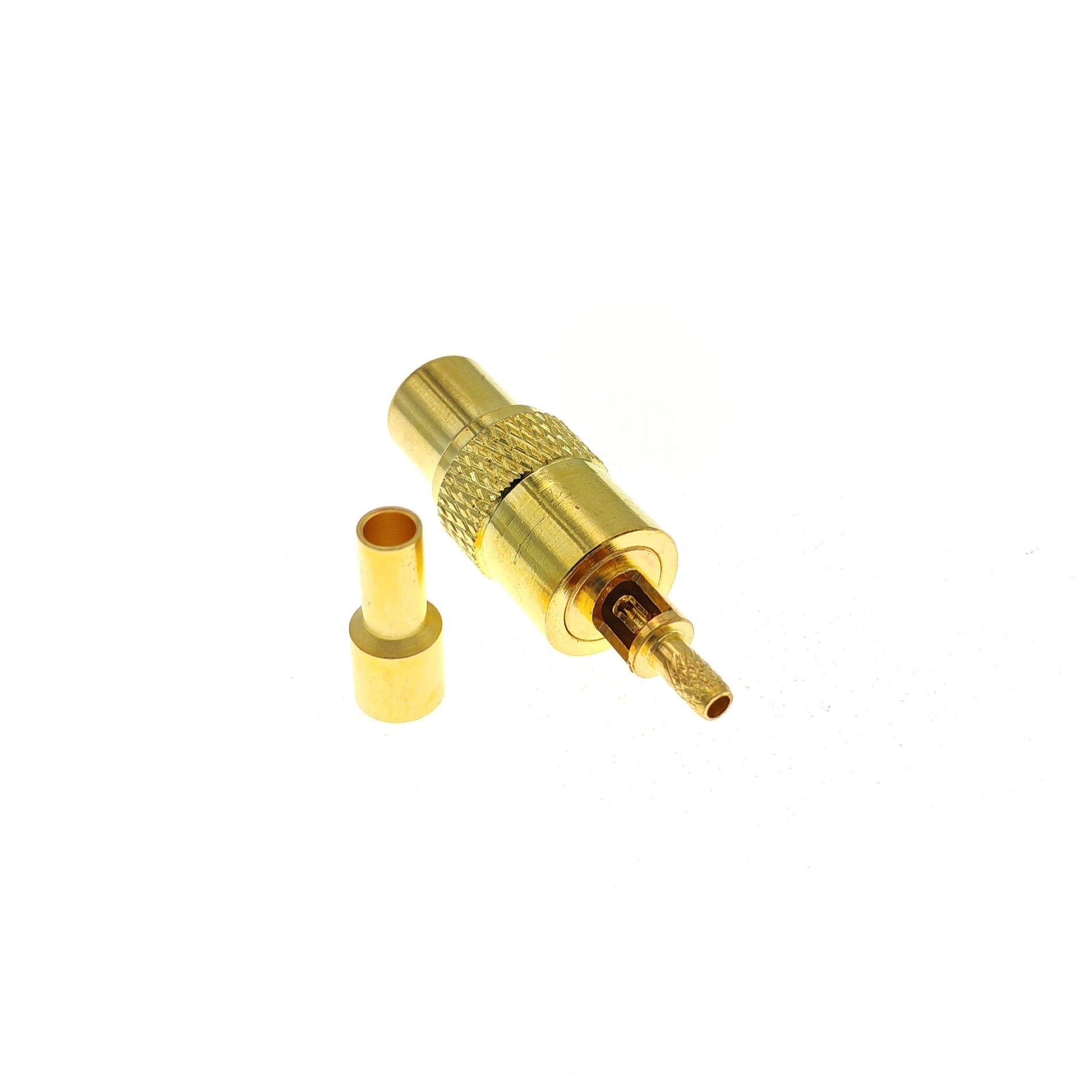

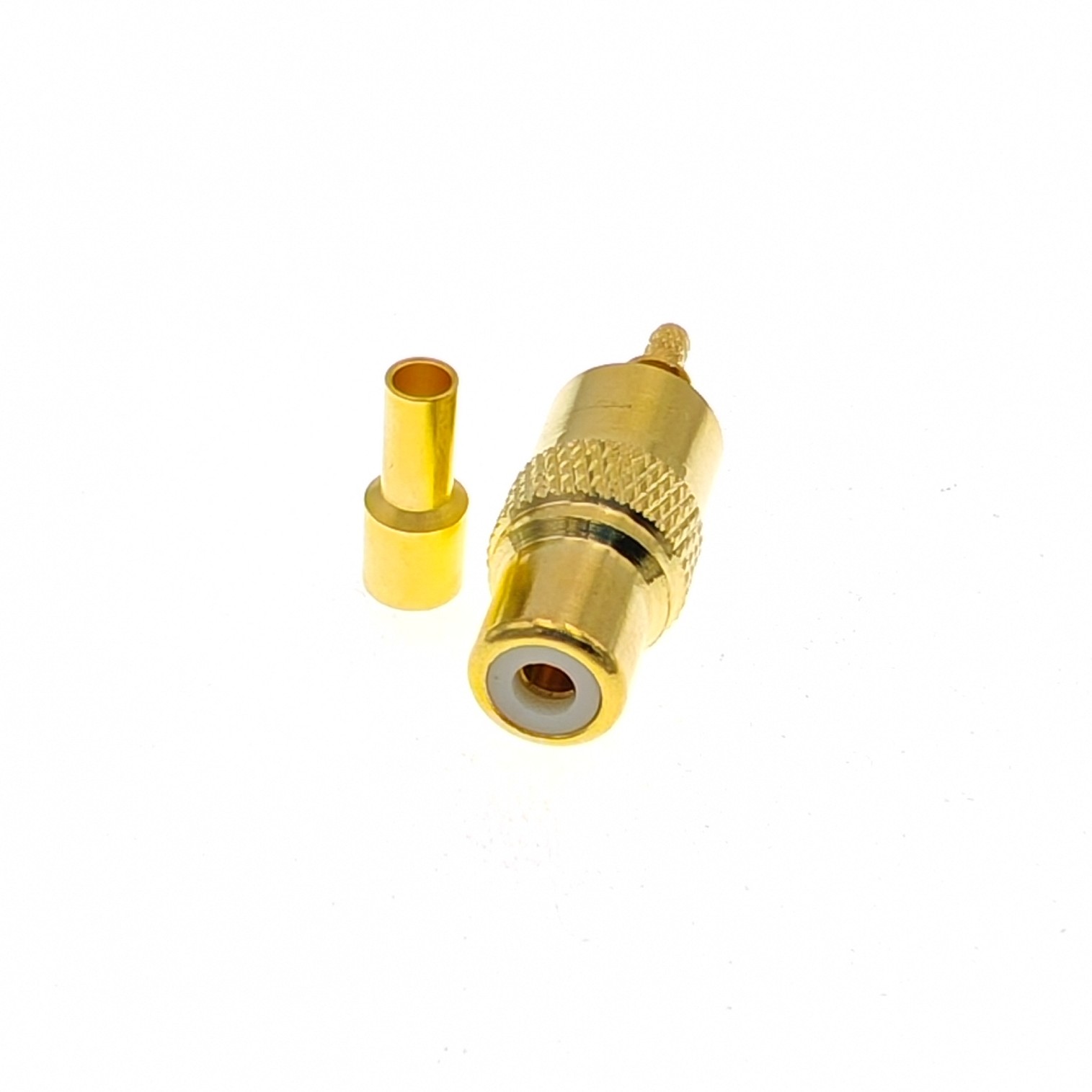

Прямой ВЧ-разъём RCA-female (розетка) предназначен для монтажа на тонкий коаксиальный кабель типа RG-316, RG-174, LMR-100 и аналоги. Интерфейс RCA («тюльпан») обеспечивает оперативное и удобное штекерное соединение кабельных линий без использования резьбовых фиксаторов.
Центральный контакт монтируется пайкой, а внешняя экранирующая оплётка тонкого кабеля фиксируется надёжным обжимом с помощью комплектной гильзы. Входящая в комплект термоусадочная трубка обеспечит герметизацию места стыка и предохранит кабель от изгибающих деформаций. Разъём применяется при сборке миниатюрных переходников, в аудио/видеоаппаратуре, системах видеонаблюдения, измерительных приборах и радиолюбительской технике.
| Марка кабеля | RG-316 |
| Антенный Разъем (серия) | RCA Famale |
| Тип монтажа | Обжим |
| Страна производства | Китай |
Тип разъёма: RCA (Cinch / «Тюльпан»)
Назначение: Розетка (мама / female)
Тип исполнения: Прямой
Способ монтажа: Обжим (хвостовик) / Пайка (центральный контакт)
Совместим с кабелем: RG-174, RG-316, RG-178, RG-179, RG-188, RG-188A, LMR-100
Комплектация: Разъём, обжимное кольцо, термоусадка
Волновое сопротивление: 50 Ом
Диапазон частот: 0 – 1 ГГц
Исполнение: Металлический корпус с цилиндрическим гнездом под штекер RCA-male
