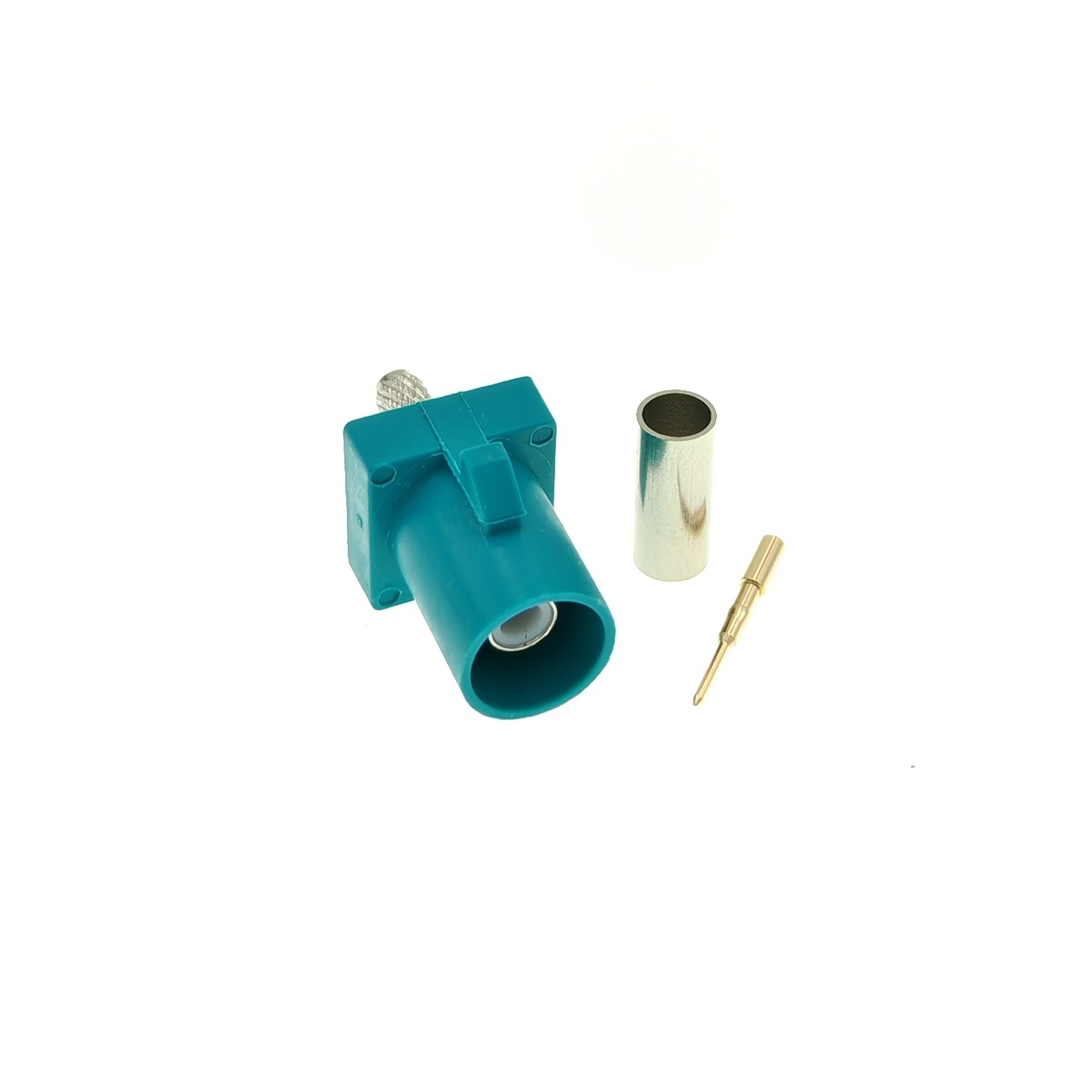

Прямой ВЧ-разъём FAKRA-male (вилка) с цветовой и механической кодировкой Type Z (бирюзовый / водяной синий) предназначен для монтажа на тонкий коаксиальный кабель типа RG-316, RG-174, LMR-100 и аналоги. Разъёмы FAKRA построены на базе SMB-интерфейса и оптимизированы для автомобильной электроники: пластиковый замок предохраняет от случайного размыкания при тряске и вибрациях.

Кодировка Type Z (Water Blue / бирюзовый) является универсальной (нейтральной). Благодаря отсутствию жестких ограничений по направляющим пазам, разъём Z-типа стыкуется с ответными розетками FAKRA любых других кодировок (A, B, C, D, E, F и т.д.).

Центральный контакт (pin "папа") монтируется пайкой, а внешняя экранирующая оплётка кабеля фиксируется надёжным обжимом с помощью комплектной гильзы. Входящая в комплект термоусадочная трубка обеспечивает герметизацию и предохраняет кабель от изломов. Разъём активно используется при сборке универсальных адаптеров, тестеров, тестовых кабелей, а также в автомобильных навигаторах, медиасистемах, GPS/ГЛОНАСС и 4G/LTE модемах.

Краткие технические характеристики

• Тип разъёма: FAKRA (Кодировка Z — Water Blue / Водяной синий / Универсальный)

• Назначение: Вилка (папа / male)

• Тип исполнения: Прямой

• Способ монтажа: Обжим (хвостовик) / Пайка или обжим (центральный контакт)

• Совместим с кабелем: RG-174, RG-316, RG-178, RG-179, RG-188, RG-188A, LMR-100

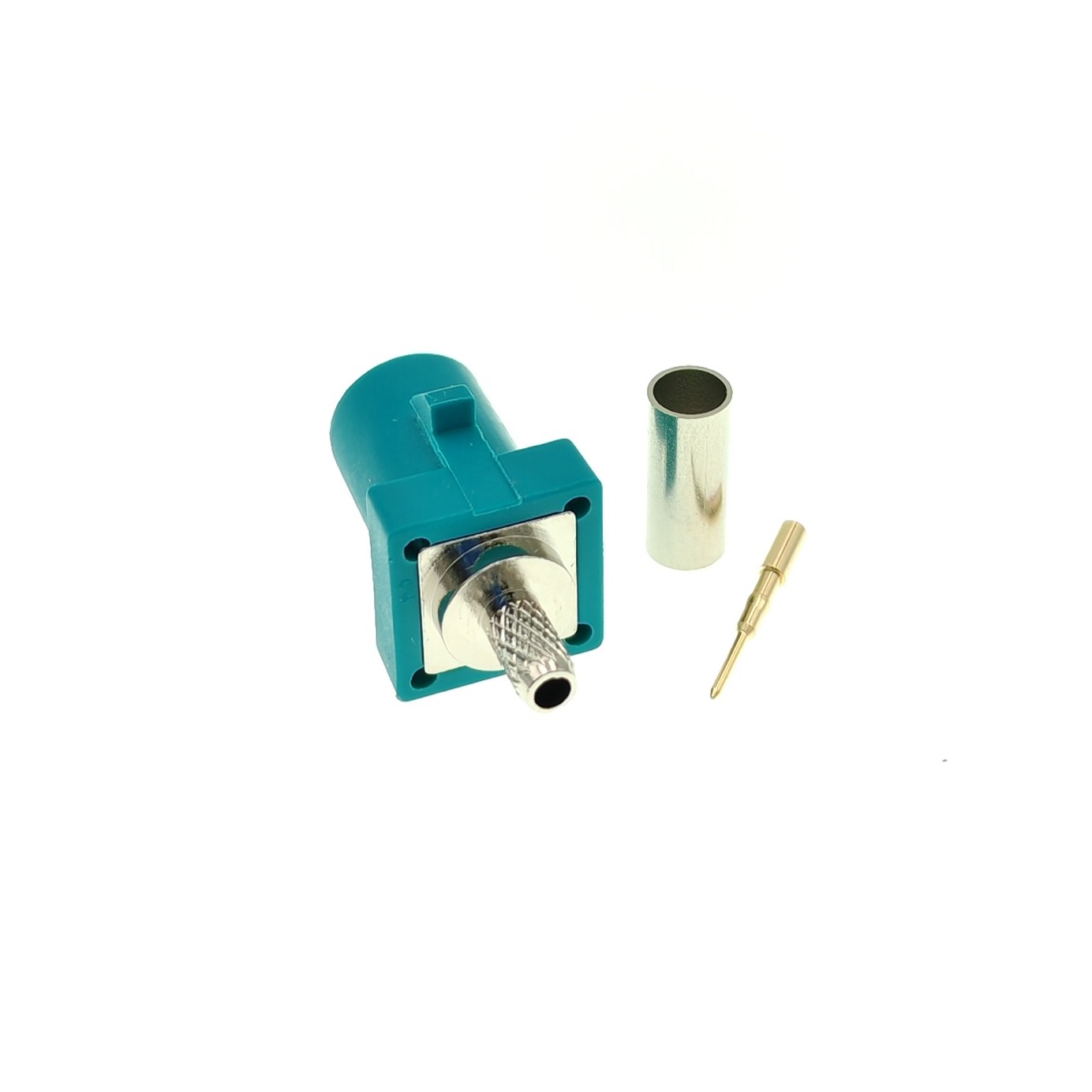

• Комплектация: Разъём (металлический корпус + пластиковый корпус-ключ), pin под пайку "папа", обжимное кольцо, термоусадка

• Волновое сопротивление: 50 Ом

• Диапазон частот: 0 – 6 ГГц

• Исполнение: Пластиковый корпус со сниженными требованиями к ключам (Neutral Coding Z) и защёлкой для стойкого к вибрациям соединения
