Прямой двойной ВЧ-разъём FAKRA Z Dual male (вилка) с универсальной кодировкой Type Z (бирюзовый / водяной синий) предназначен для одновременного монтажа двух линий тонкого коаксиального кабеля типа RG-316, RG-174, LMR-100 и аналогов. Конструкция формата Dual объединяет два независимых ВЧ-канала в одном корпусе с общем пластиковым замком, что упрощает монтаж и экономит место при подключении двухканального оборудования.

Кодировка Type Z (Water Blue / бирюзовый) является универсальной (нейтральной). Пазы двойного корпуса типа Z позволяют подключать данный штекер к сдвоенным розеткам FAKRA Dual с любой другой комбинацией кодировок (A, B, C, D и т.д.).

Центральные контакты (pin "папа") монтируются пайкой, а внешние оплётки кабелей фиксируются обжимом гильзами. Комплектная термоусадочная трубка обеспечивает герметизацию и защиту мест ввода от изгибающих нагрузок. Разъём применяется в двухканальных антенных системах (MIMO LTE, Diversity Radio, GPS/ГЛОНАСС + GSM), автомобильных мультимедийных центрах и головных устройствах.

Краткие технические характеристики

• Тип разъёма: FAKRA Dual (Двойной корпус, Кодировка Z — Water Blue / Водяной синий / Универсальный)

• Назначение: Вилка (папа / male)

• Тип исполнения: Прямой

• Способ монтажа: Обжим (хвостовик) / Пайка или обжим (центральный контакт)

• Совместим с кабелем: RG-174, RG-316, RG-178, RG-179, RG-188, RG-188A, LMR-100

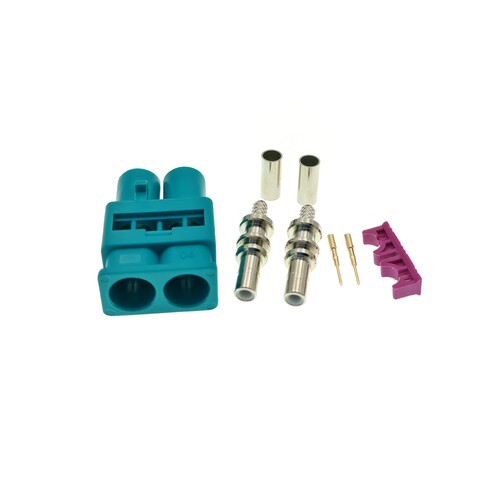

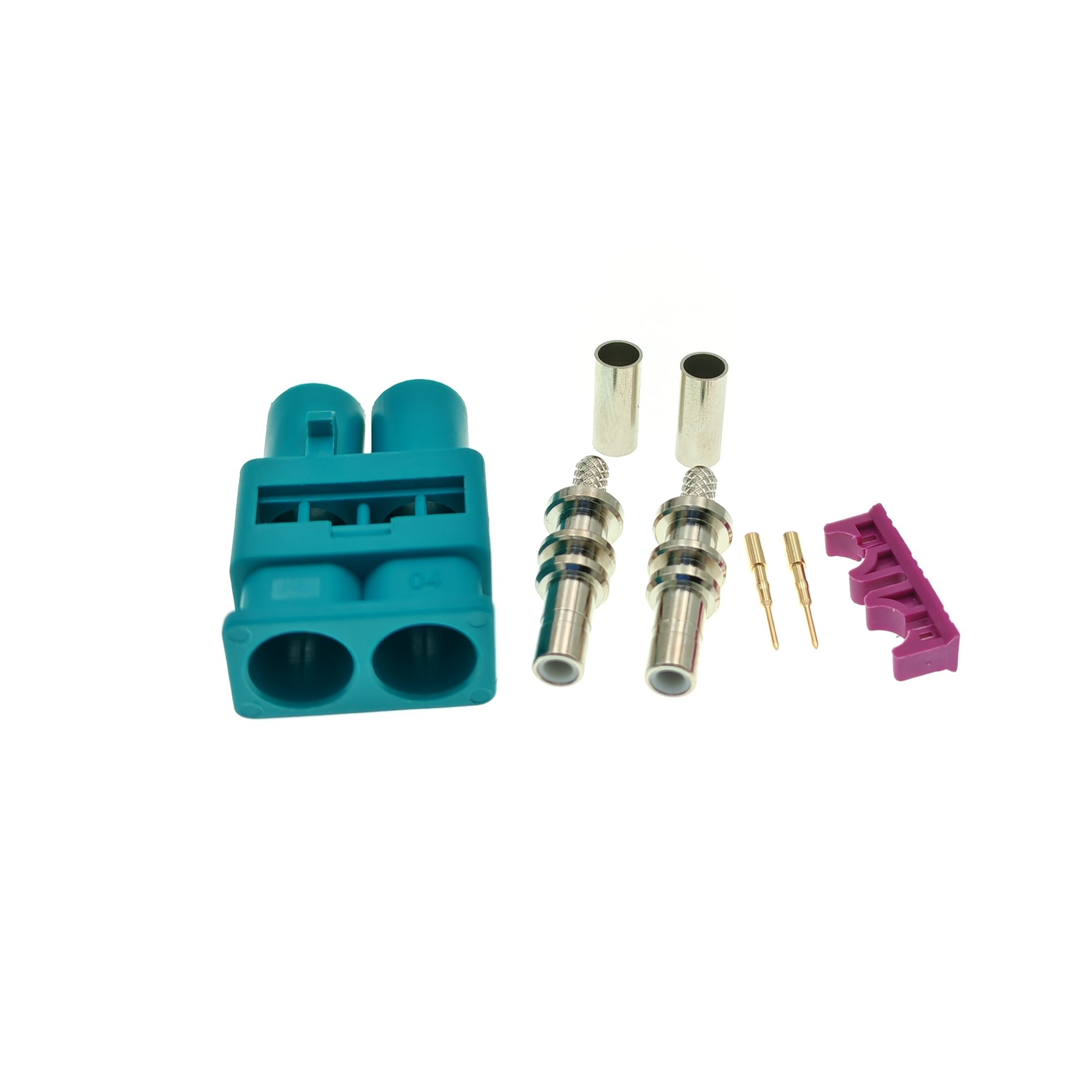

• Комплектация: Двойной разъём (два металлических корпуса в едином пластиковом кожухе), 2 pin под пайку "папа", 2 обжимных кольца, термоусадка

• Волновое сопротивление: 50 Ом

• Диапазон частот: 0 – 6 ГГц

• Исполнение: Двойной пластиковый корпус с нейтральной кодировкой (Neutral Coding Z) и общего защёлкивающегося фиксатора для виброустойчивого подключения
