Прямой двойной ВЧ-разъём FAKRA Z Dual female (розетка) с универсальной кодировкой Type Z (бирюзовый / водяной синий) предназначен для одновременного монтажа двух линий тонкого коаксиального кабеля типа RG-316, RG-174, LMR-100 и аналогов. Формат Dual объединяет два независимых ВЧ-канала в едином корпусе с общим фиксатором, что существенно ускоряет подключение двухканального оборудования и экономит пространство.

Кодировка Type Z (Water Blue / бирюзовый) является универсальной (нейтральной). Пазы двойного корпуса типа Z позволяют стыковать данную розетку со сдвоенными вилками FAKRA Dual любых других кодировок (A, B, C, D и т.д.).

Центральные контакты (pin "мама") монтируются пайкой, а внешние экранирующие оплётки обоих кабелей фиксируются надёжным обжимом с помощью комплектных гильз. Входящая в комплект термоусадочная трубка обеспечивает герметизацию и предохраняет кабели от изломов в месте ввода. Разъём применяют при сборке двухканальных адаптеров, переходных кабельных сборок, а также для подключения автомобильных систем MIMO 2x2 (LTE, Wi-Fi), двухдиапазонных антенн (GPS/ГЛОНАСС + GSM) и штатных головных устройств.

Краткие технические характеристики

• Тип разъёма: FAKRA Dual (Двойной корпус, Кодировка Z — Water Blue / Водяной синий / Универсальный)

• Назначение: Розетка (мама / female)

• Тип исполнения: Прямой

• Способ монтажа: Обжим (хвостовик) / Пайка или обжим (центральный контакт)

• Совместим с кабелем: RG-174, RG-316, RG-178, RG-179, RG-188, RG-188A, LMR-100

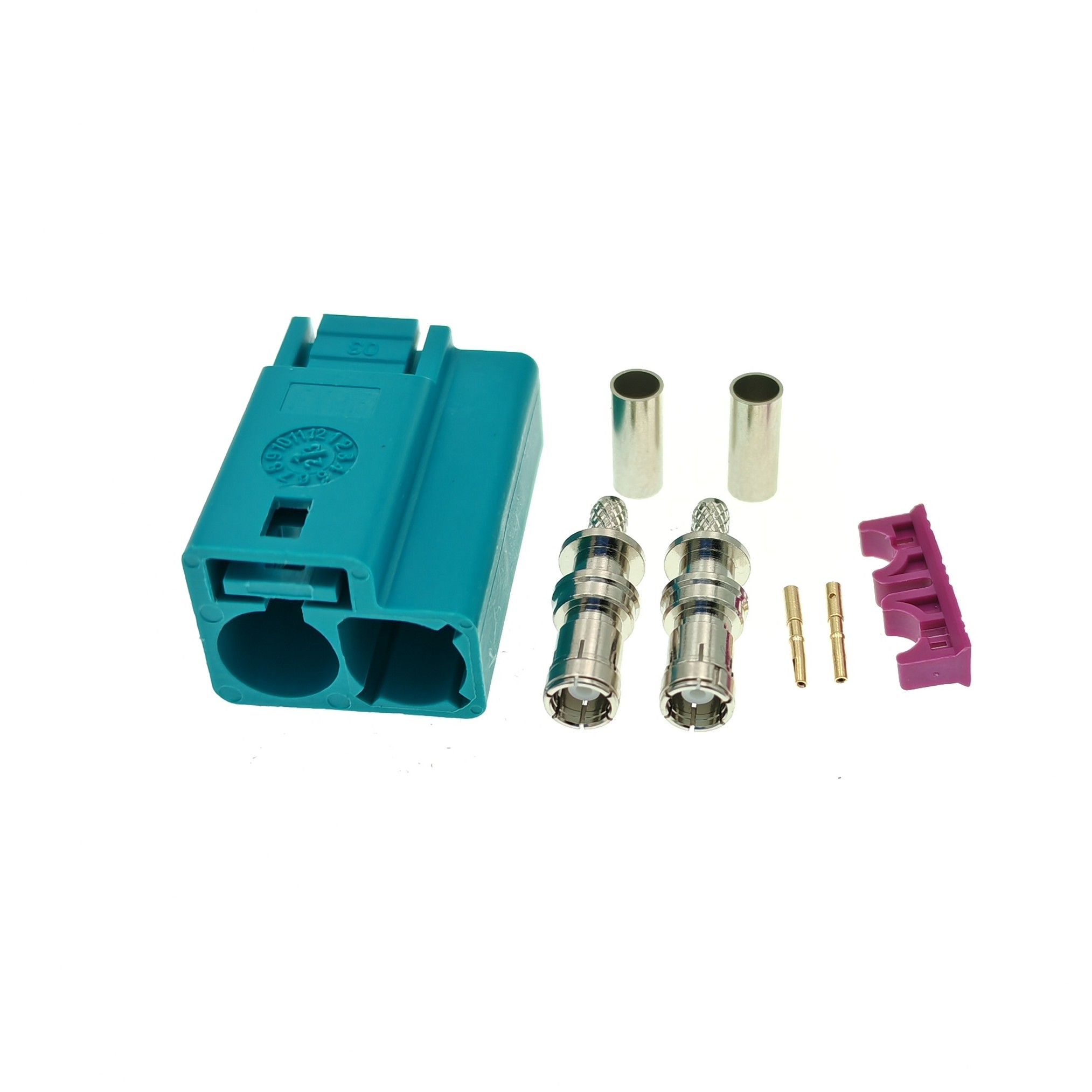

• Комплектация: Двойной разъём (два металлических корпуса в едином пластиковом кожухе), 2 pin под пайку "мама", 2 обжимных кольца, термоусадка

• Волновое сопротивление: 50 Ом

• Диапазон частот: 0 – 6 ГГц

• Исполнение: Двойной пластиковый корпус с нейтральной кодировкой (Neutral Coding Z) и общим защёлкивающимся фиксатором для виброустойчивого подключения
