Прямой ВЧ-разъём FAKRA-female (розетка) с цветовой и механической кодировкой Type D (фиолетовый цвет) предназначен для монтажа на тонкий коаксиальный кабель типа RG-316, RG-174, LMR-100 и аналоги. Разъёмы стандарта FAKRA разработаны на базе SMB-интерфейса специально для автоэлектроники: пластиковый корпус с замком-фиксатором защищает соединение от вибраций и механических смещений, а система уникальных направляющих ключей предотвращает ошибочное подключение.

Кодировка Type D (фиолетовый / Bordeaux / Violet) традиционно используется в автомобильных системах для подключения оборудования сотовой связи (GSM / 2G / 3G / 4G / LTE, бортовые модули телематики).

Центральный контакт (pin "мама") монтируется пайкой, а внешняя экранирующая оплётка кабеля фиксируется надёжным обжимом с помощью комплектной гильзы. Входящая в комплект термоусадочная трубка обеспечит герметизацию места ввода и защитит кабель от изломов. Разъём применяется при производстве переходников, ремонте автомобильной проводки, подключении модемов, головных устройств и внешних сотовых антенн.

.

Краткие технические характеристики

• Тип разъёма: FAKRA (Кодировка D — Violet / Фиолетовый)

• Назначение: Розетка (мама / female)

• Тип исполнения: Прямой

• Способ монтажа: Обжим (хвостовик) / Пайка или обжим (центральный контакт)

• Совместим с кабелем: RG-174, RG-316, RG-178, RG-179, RG-188, RG-188A, LMR-100

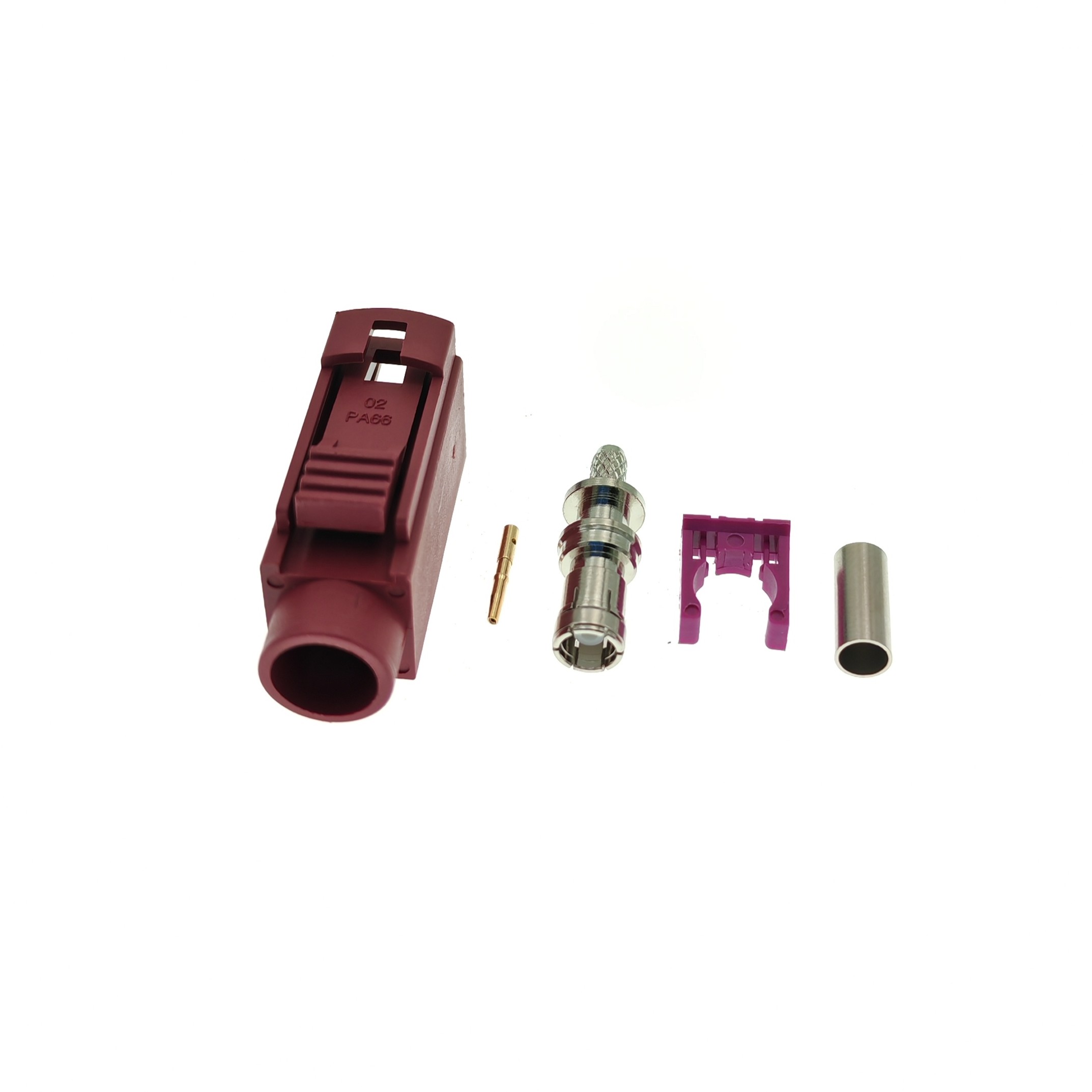

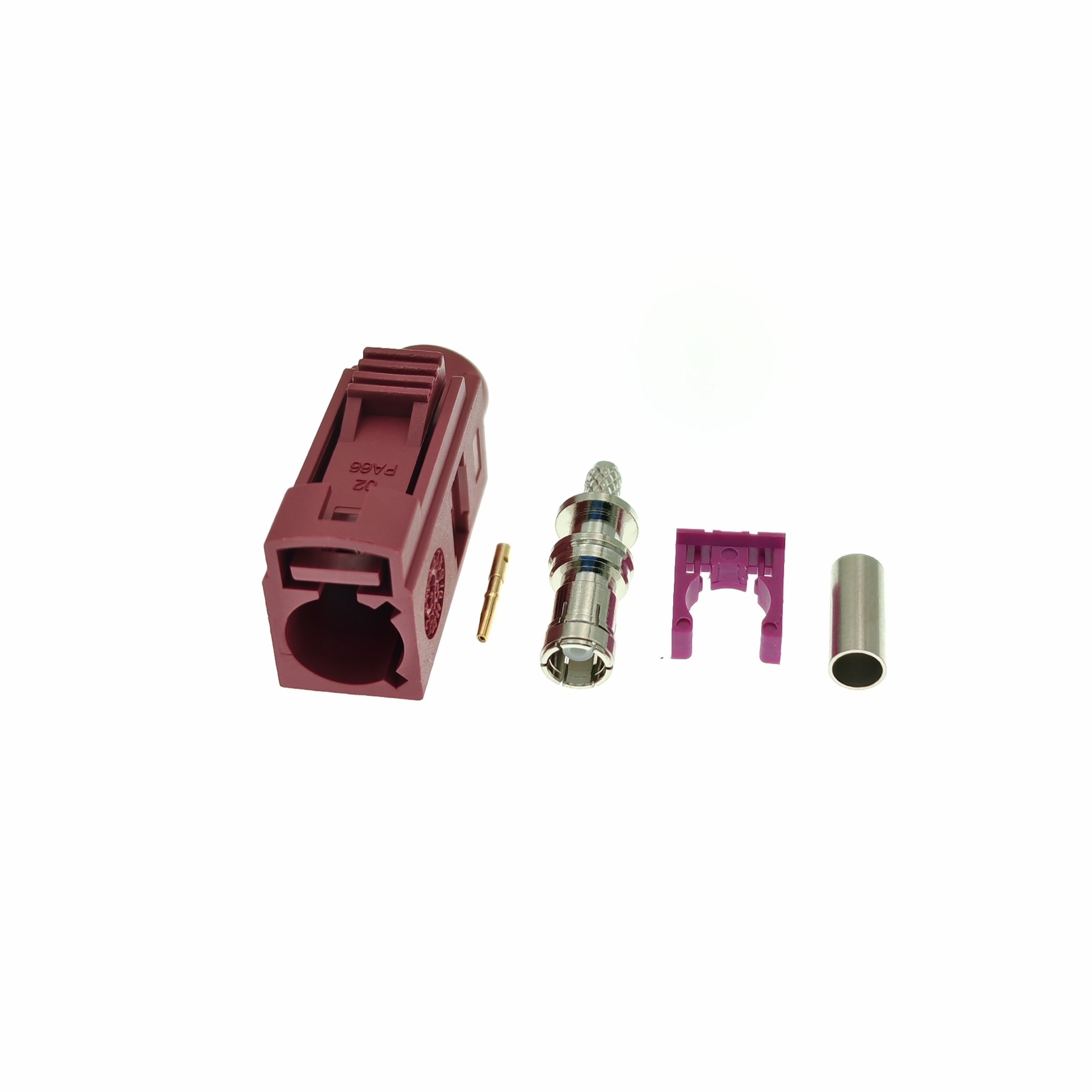

• Комплектация: Разъём (металлический корпус + пластиковый корпус-ключ), pin под пайку "мама", обжимное кольцо, термоусадка

• Волновое сопротивление: 50 Ом

• Диапазон частот: 0 – 6 ГГц

• Исполнение: Пластиковый корпус с механическими ключами кодировки (Key D) и фиксатором для стойкого к вибрациям соединения
