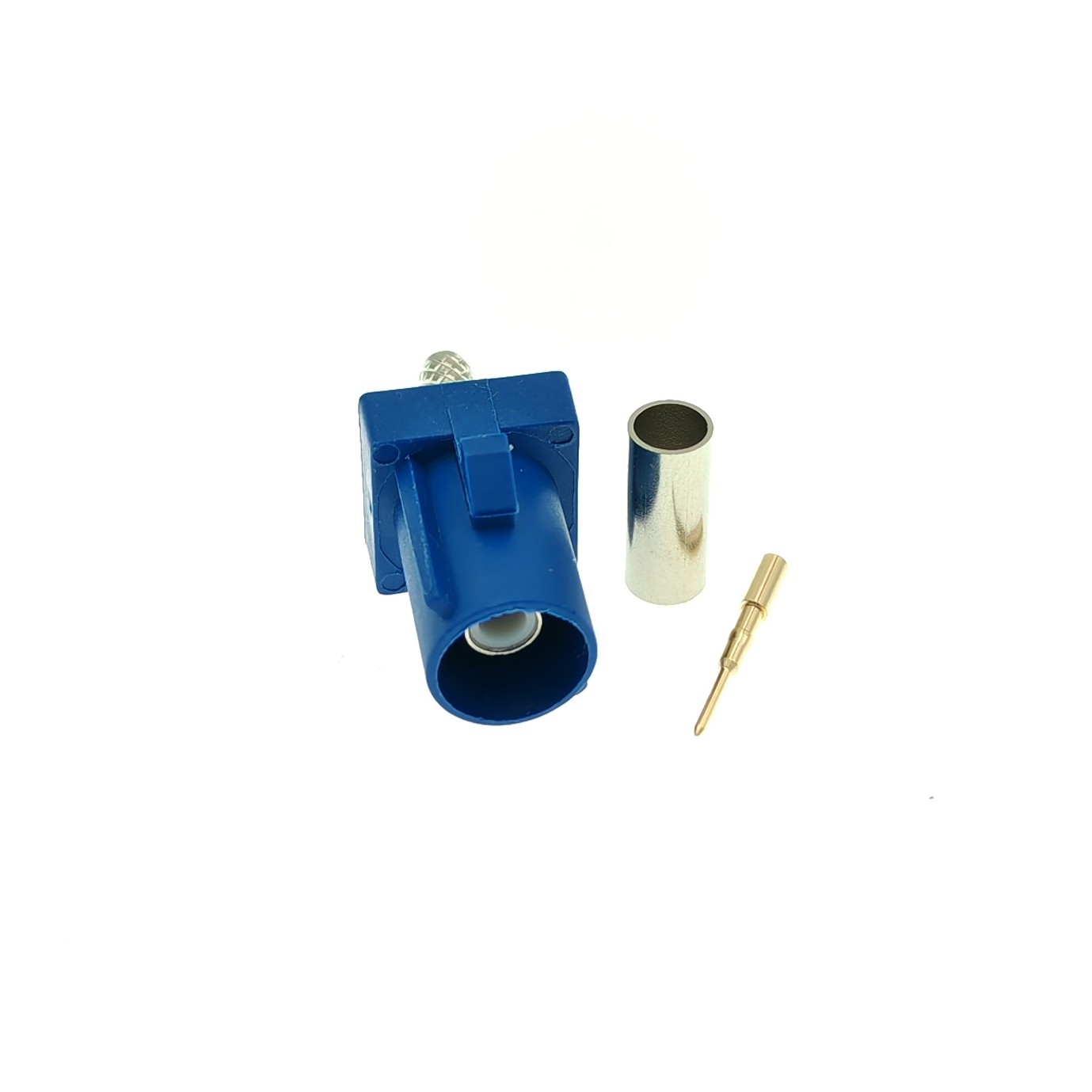

Прямой ВЧ-разъём FAKRA-male (вилка) с цветовой и механической кодировкой Type C (синий цвет) предназначен для монтажа на тонкий коаксиальный кабель типа RG-316, RG-174, LMR-100 и аналоги. Стандарт FAKRA построен на базе SMB-интерфейса и оптимизирован для автоэлектроники: пластиковый корпус с фиксатором предотвращает случайное отсоединение от вибраций, а система направляющих ключей защищает от ошибочного подключения.

Кодировка Type C (синий) традиционно применяется в автомобильных системах для передачи сигналов спутниковой навигации (GPS / ГЛОНАСС).

Центральный контакт (pin "папа") монтируется пайкой, а внешняя оплётка кабеля фиксируется надёжным обжимом с помощью комплектной гильзы. Входящая в комплект термоусадочная трубка обеспечивает защиту места ввода от перегибов и механических напряжений. Разъём активно используется в автомобильных навигаторах, головных устройствах, бортовых телематических блоках и внешних GPS/ГЛОНАСС антеннах.

Краткие технические характеристики

• Тип разъёма: FAKRA (Кодировка C — Signal Blue / Синий)

• Назначение: Вилка (папа / male)

• Тип исполнения: Прямой

• Способ монтажа: Обжим (хвостовик) / Пайка или обжим (центральный контакт)

• Совместим с кабелем: RG-174, RG-316, RG-178, RG-179, RG-188, RG-188A, LMR-100

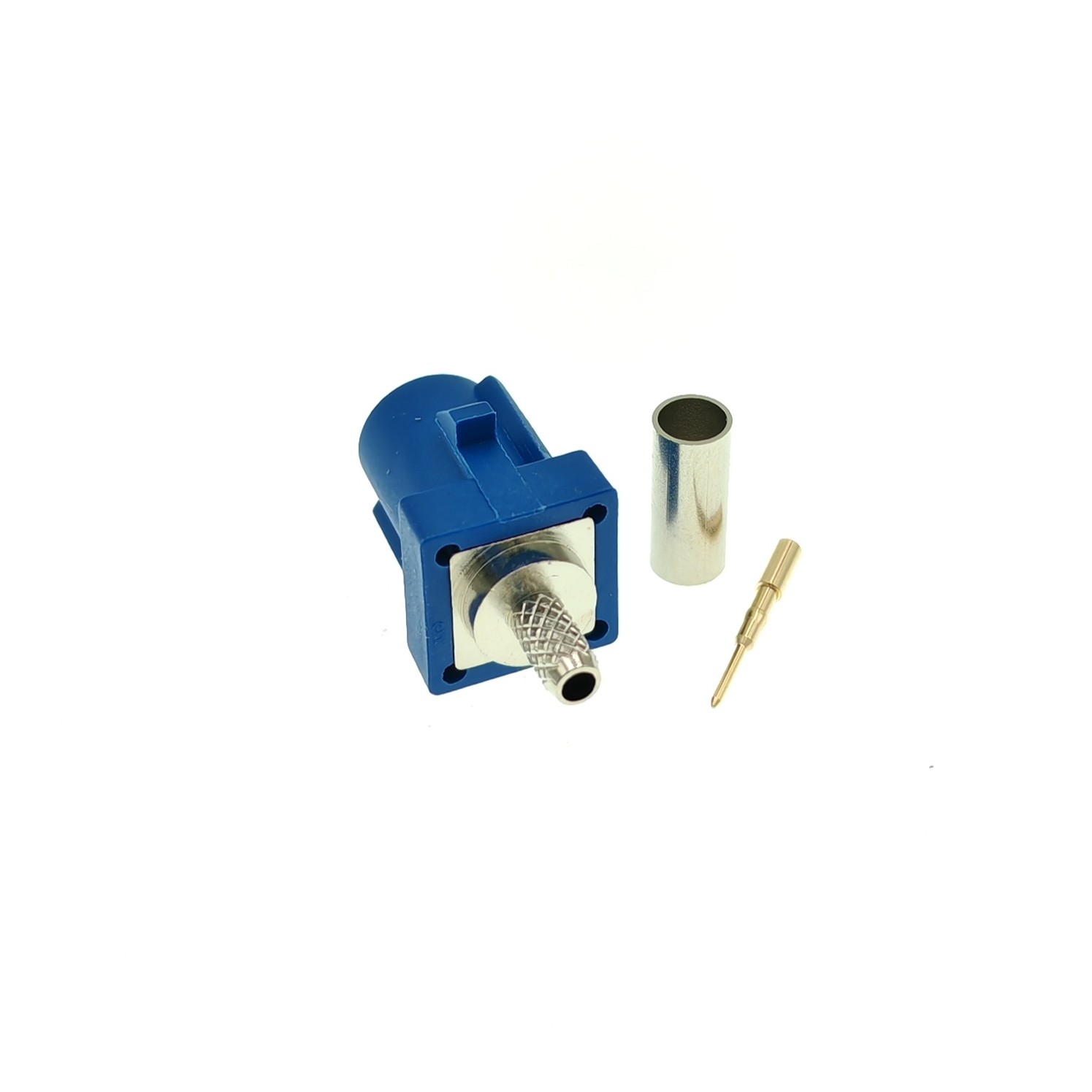

• Комплектация: Разъём (металлический корпус + пластиковый корпус-ключ), pin под пайку "папа", обжимное кольцо, термоусадка

• Волновое сопротивление: 50 Ом

• Диапазон частот: 0 – 6 ГГц

• Исполнение: Пластиковый корпус с механическими ключами кодировки (Key C) и защёлкой для устойчивого к вибрациям соединения
