Прямой ВЧ-разъём FAKRA-male (вилка) с цветовой и механической кодировкой Type A (чёрный цвет) предназначен для монтажа на тонкий коаксиальный кабель типа RG-316, RG-174, LMR-100 и аналоги. Стандарт FAKRA разработан на базе SMB-интерфейса и широко применяется в автомобильной промышленности: пластиковый корпус с фиксатором защищает соединение от вибраций, а уникальная система механических ключей исключает ошибку при подключении.

Кодировка Type A (чёрный) традиционно используется в автомобильных системах для передачи радиосигнала (AM/FM, радиоантенны).

Центральный контакт (pin "папа") монтируется пайкой, а внешняя экранирующая оплётка кабеля фиксируется надёжным обжимом с помощью комплектной гильзы. Входящая в комплект термоусадочная трубка обеспечивает дополнительную защиту от изгибающих нагрузок. Разъём применяется в автомобильных головных устройствах, радиомодулях, GPS/ГЛОНАСС/GSM системах и бортовой телематике.

Краткие технические характеристики

• Тип разъёма: FAKRA (Кодировка A — Jet Black / Чёрный)

• Назначение: Вилка (папа / male)

• Тип исполнения: Прямой

• Способ монтажа: Обжим (хвостовик) / Пайка или обжим (центральный контакт)

• Совместим с кабелем: RG-174, RG-316, RG-178, RG-179, RG-188, RG-188A, LMR-100

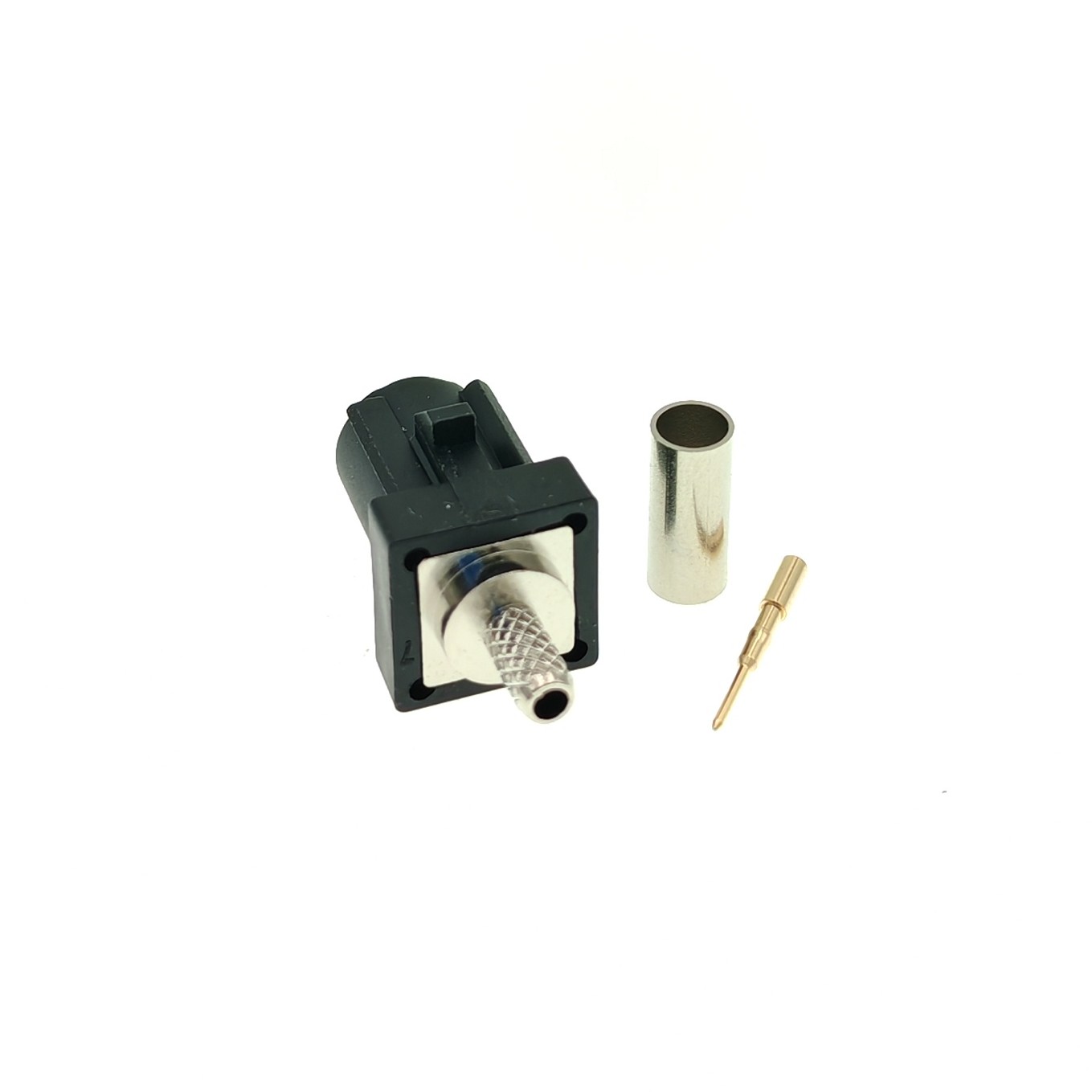

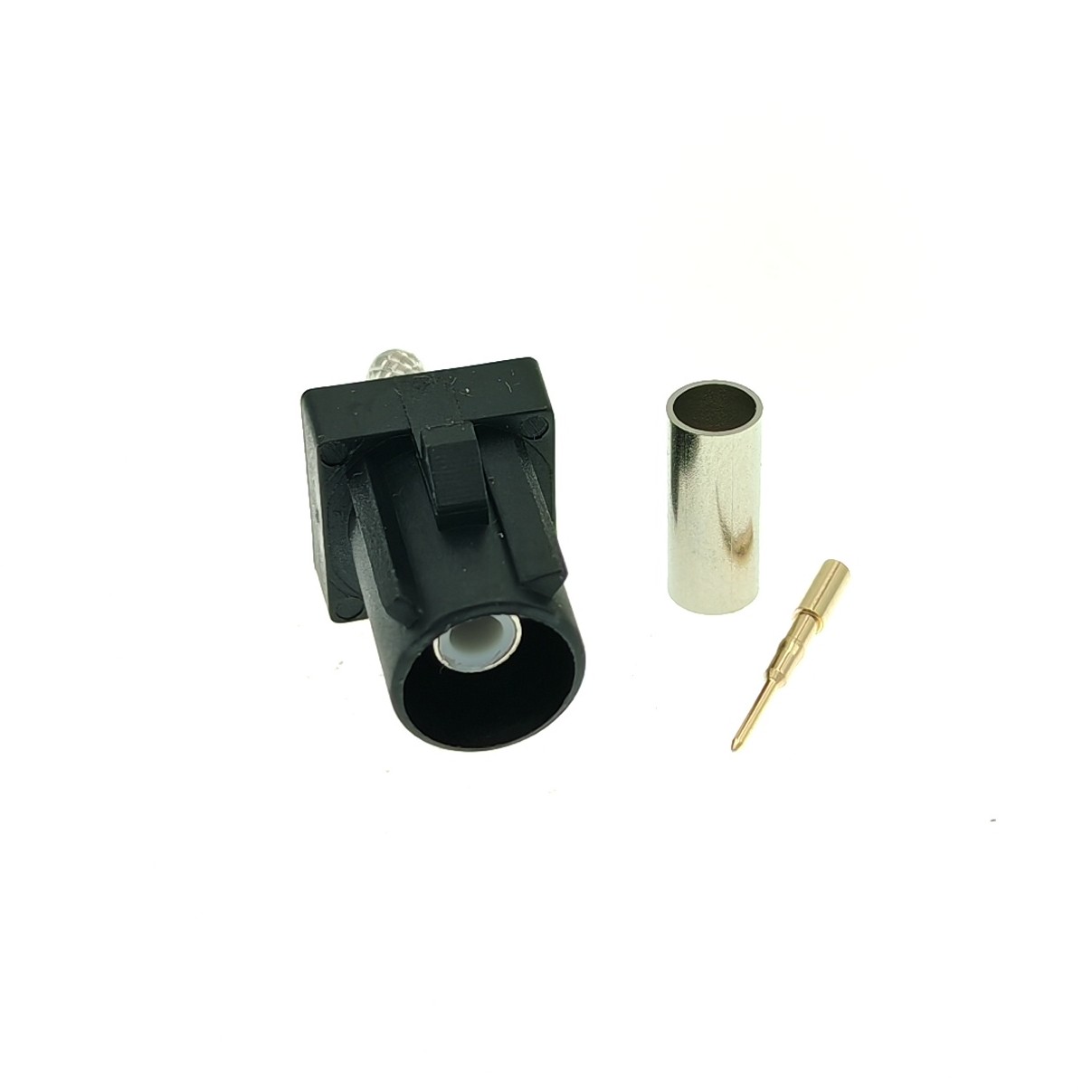

• Комплектация: Разъём (металлический корпус + пластиковый корпус-ключ), pin под пайку "папа", обжимное кольцо, термоусадка

• Волновое сопротивление: 50 Ом

• Диапазон частот: 0 – 6 ГГц

• Исполнение: Пластиковый корпус с механическими ключами кодировки (Key A) и защёлкой для надёжного автомобильного соединения
