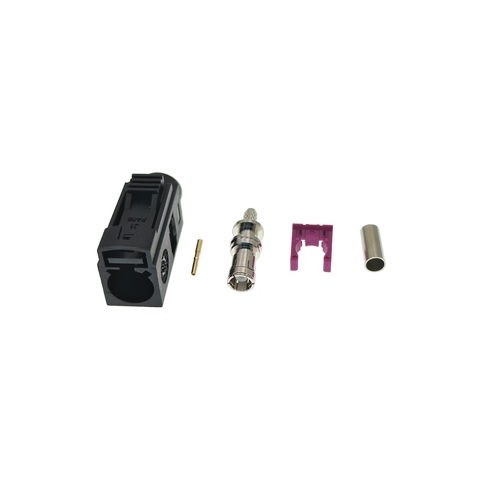

Прямой ВЧ-разъём FAKRA-female (розетка) с цветовой и механической кодировкой Type A (чёрный цвет) предназначен для монтажа на тонкий коаксиальный кабель типа RG-316, RG-174, LMR-100 и аналоги. Стандарт FAKRA спроектирован на базе SMB-интерфейса специально для автоэлектроники: пластиковый корпус с фиксатором защищает соединение от случайного расцепления и вибраций, а индивидуальные направляющие ключи исключают ошибочное подключение.

Кодировка Type A (чёрный / Jet Black) традиционно используется в автомобильных системах для передачи радиосигнала (AM/FM, радиоантенны).

Центральный контакт (pin "мама") монтируется пайкой, а внешняя экранирующая оплётка кабеля фиксируется надёжным обжимом с помощью комплектной гильзы. Входящая в комплект термоусадочная трубка обеспечивает защиту места ввода от перегибов и механических нагрузок. Разъём применяется в автомобильных головных устройствах, радиомодулях, переходниках и антенных кабельных сборках.

Краткие технические характеристики

• Тип разъёма: FAKRA (Кодировка A — Jet Black / Чёрный)

• Назначение: Розетка (мама / female)

• Тип исполнения: Прямой

• Способ монтажа: Обжим (хвостовик) / Пайка или обжим (центральный контакт)

• Совместим с кабелем: RG-174, RG-316, RG-178, RG-179, RG-188, RG-188A, LMR-100

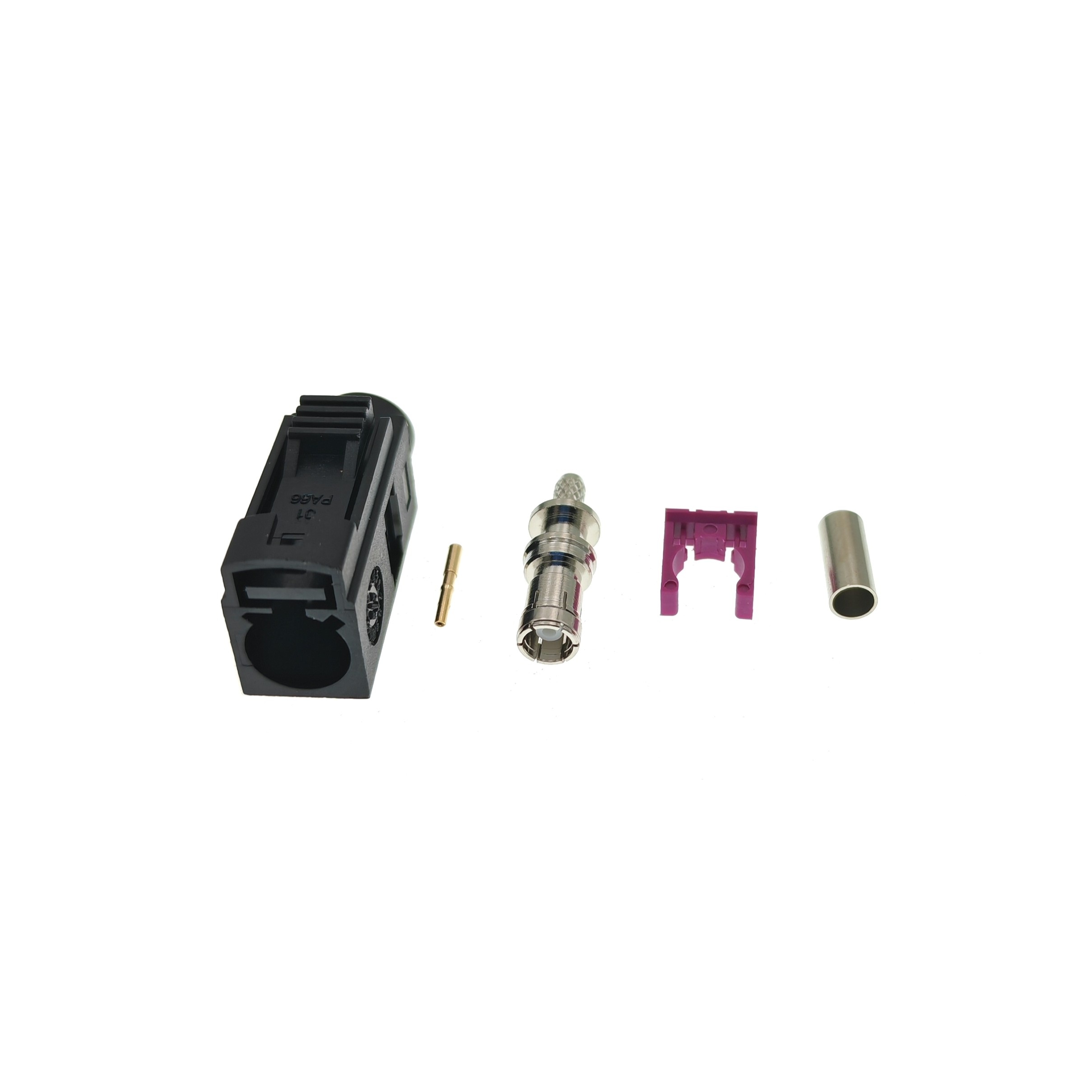

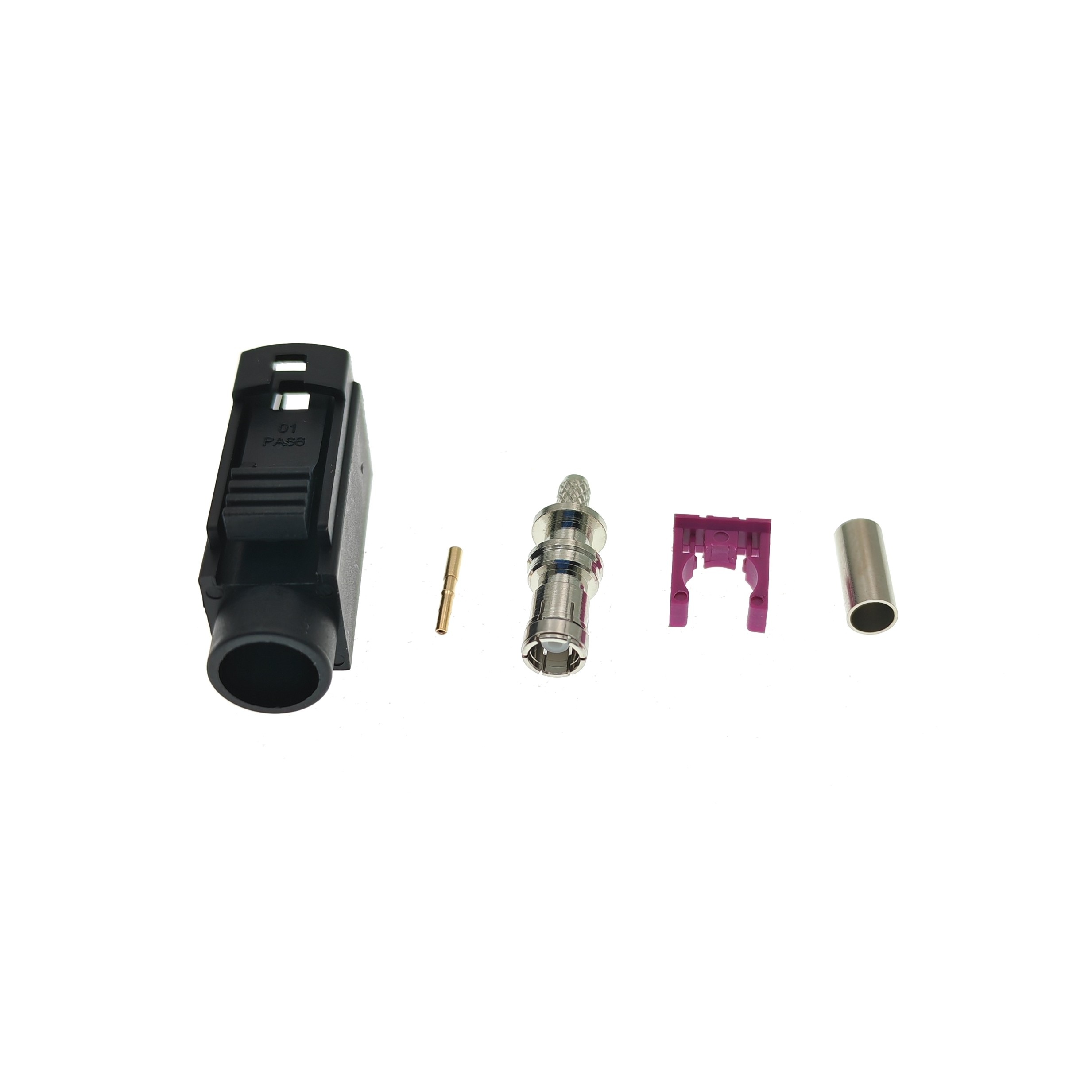

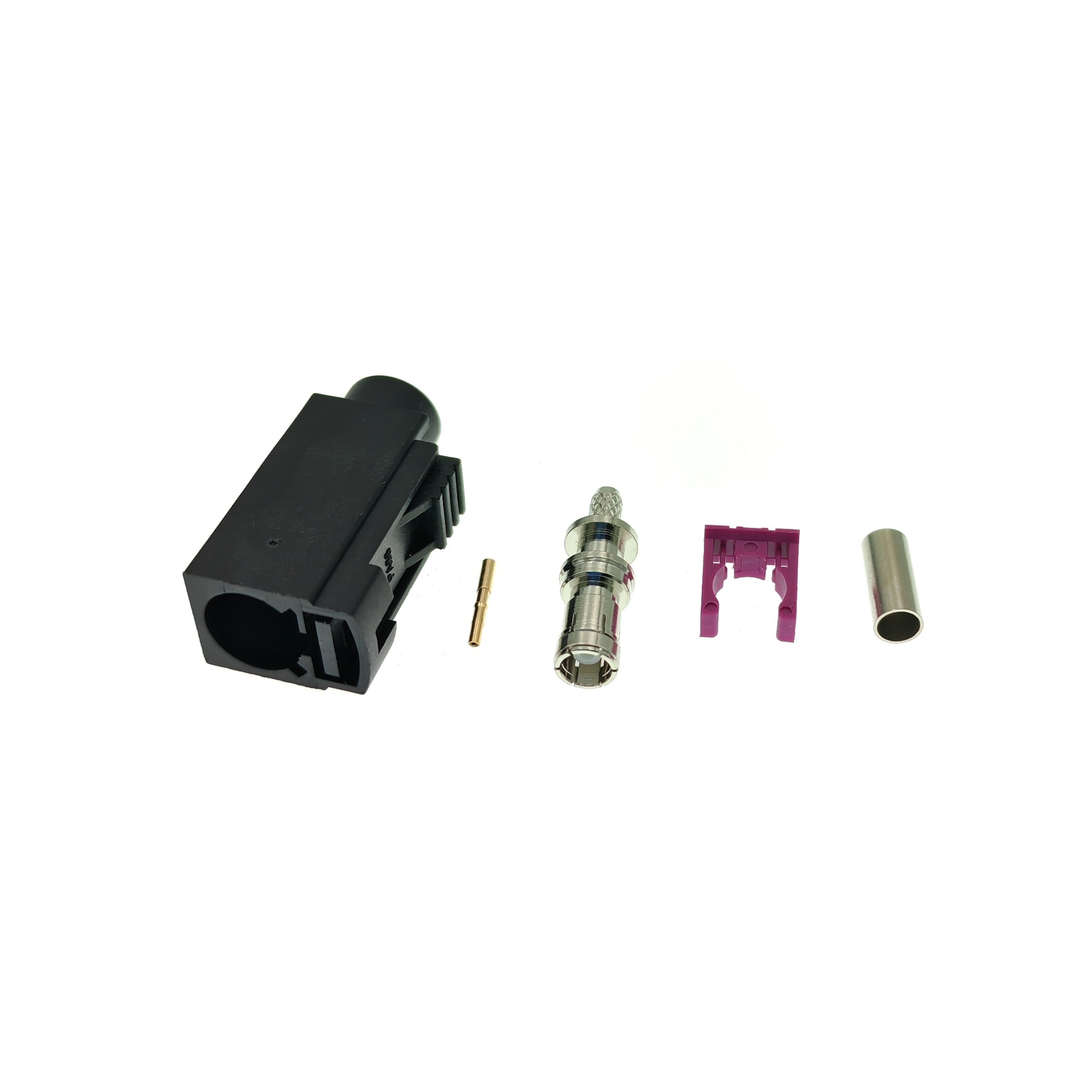

• Комплектация: Разъём (металлический корпус + пластиковый корпус-ключ), pin под пайку "мама", обжимное кольцо, термоусадка

• Волновое сопротивление: 50 Ом

• Диапазон частот: 0 – 6 ГГц

• Исполнение: Пластиковый корпус с механическими ключами кодировки (Key A) и фиксатором для надёжного соединения в условиях вибрации
