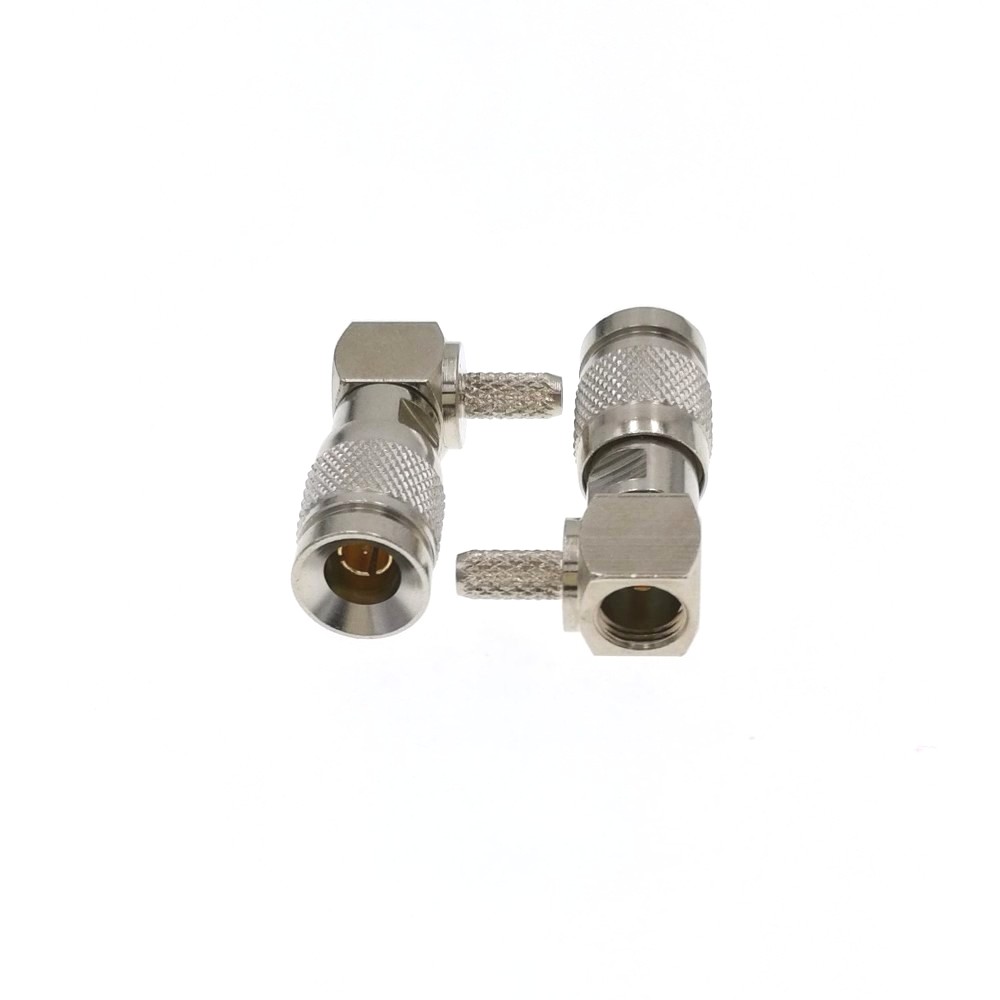

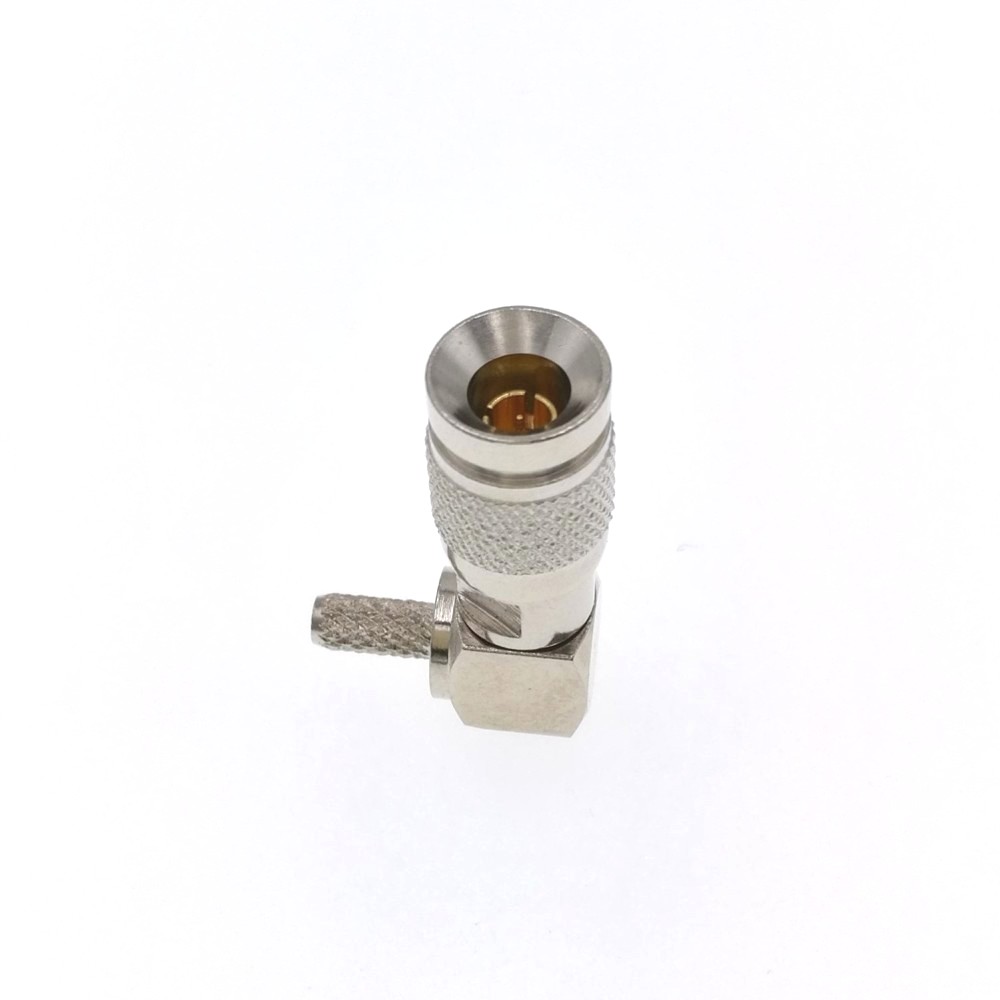

Угловой ВЧ-разъём DIN 1.0/2.3-male (вилка) предназначен для монтажа под углом 90° на тонкий коаксиальный кабель типа RG-316, RG-174, LMR-100 и аналоги. Угловая конструкция позволяет существенно сэкономить глубинное пространство в стойках и корпусах прибора, снижая нагрузку на изгиб кабеля в условиях ограниченного монтажного объема.

Разъёмы стандарта DIN 1.0/2.3 оснащены пружинным механическим замком Push-Pull, который обеспечивает мгновенную и надёжную фиксацию "в одно касание", а также позволяет размещать разъёмы с высокой плотностью на патч-панелях.

Центральный контакт заводится внутрь корпуса и фиксируется пайкой с последующей закрывающей крышкой, а внешняя экранирующая оплётка кабеля обжимается комплектной гильзой. Термоусадочная трубка обеспечивает герметизацию и предохраняет кабель от изломов. Разъём используется в цифровом видеооборудовании (3G-SDI / HD-SDI), компактных базовых станциях, телекоммуникационных стойках и радиочастотных модулях.

Краткие технические характеристики

• Тип разъёма: DIN 1.0/2.3 (Mini-DIN / CC4)

• Назначение: Вилка (папа / male)

• Тип исполнения: Угловой (Right Angle, 90°)

• Способ монтажа: Обжим (хвостовик) / Пайка (центральный контакт)

• Совместим с кабелем: RG-174, RG-316, RG-178, RG-179, RG-188, RG-188A, LMR-100

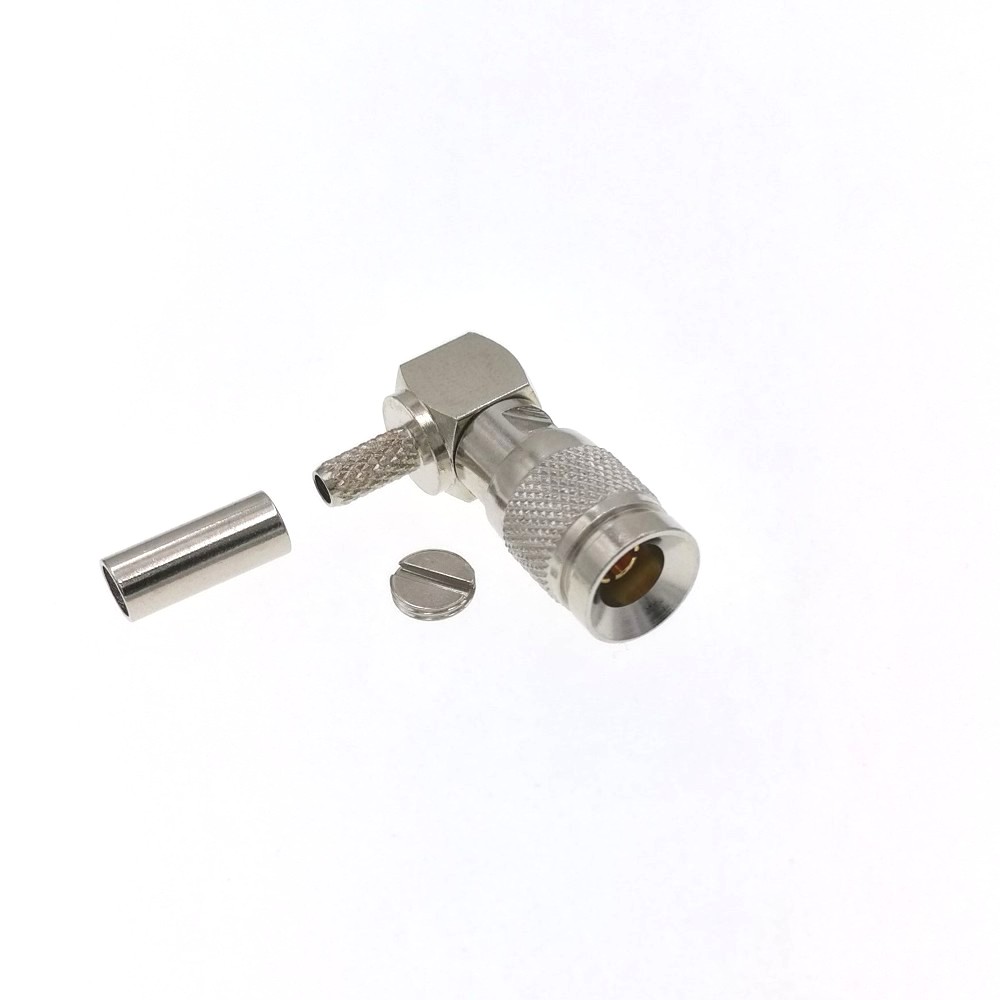

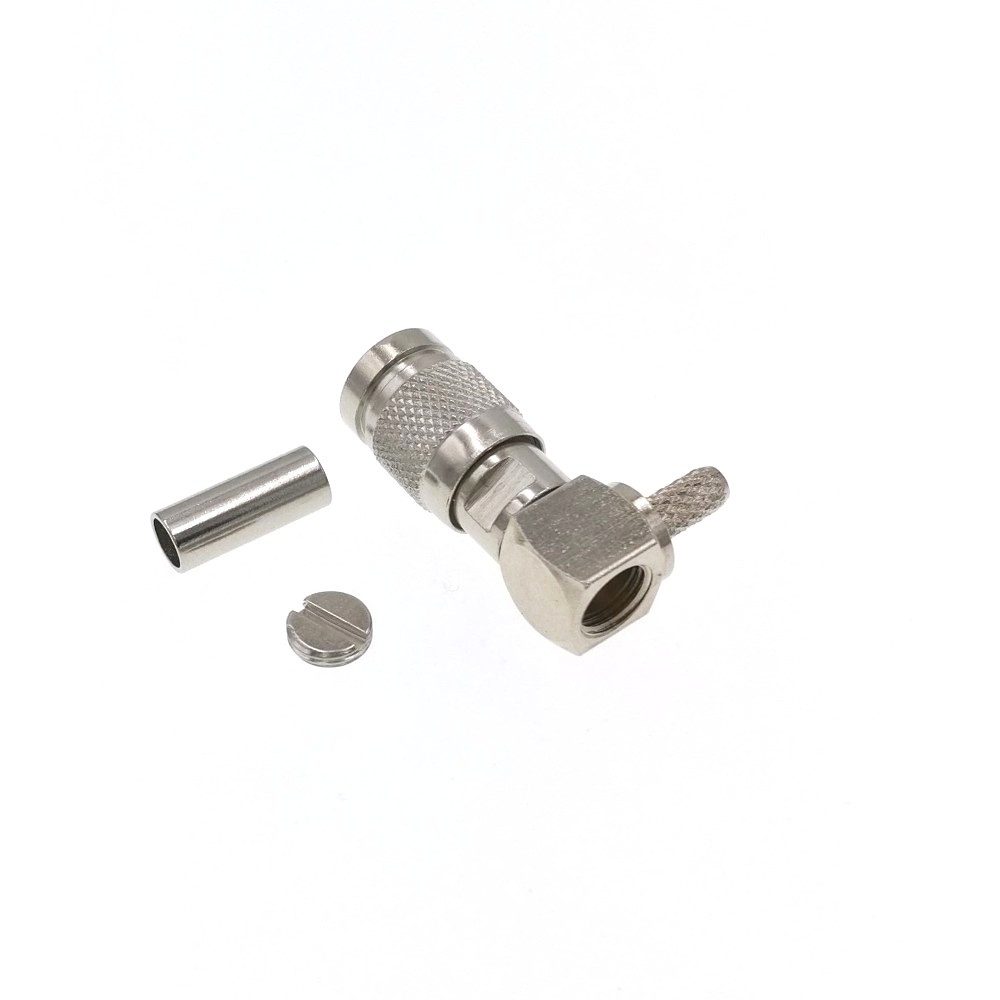

• Комплектация: Разъём, обжимное кольцо, комплект торцевых крышек, термоусадка

• Волновое сопротивление: 50 Ом

• Диапазон частот: 0 – 10 ГГц

• Исполнение: Металлический компактный корпус с пружинным механизмом фиксации Push-Pull (быстросъёмное защёлкивание)
