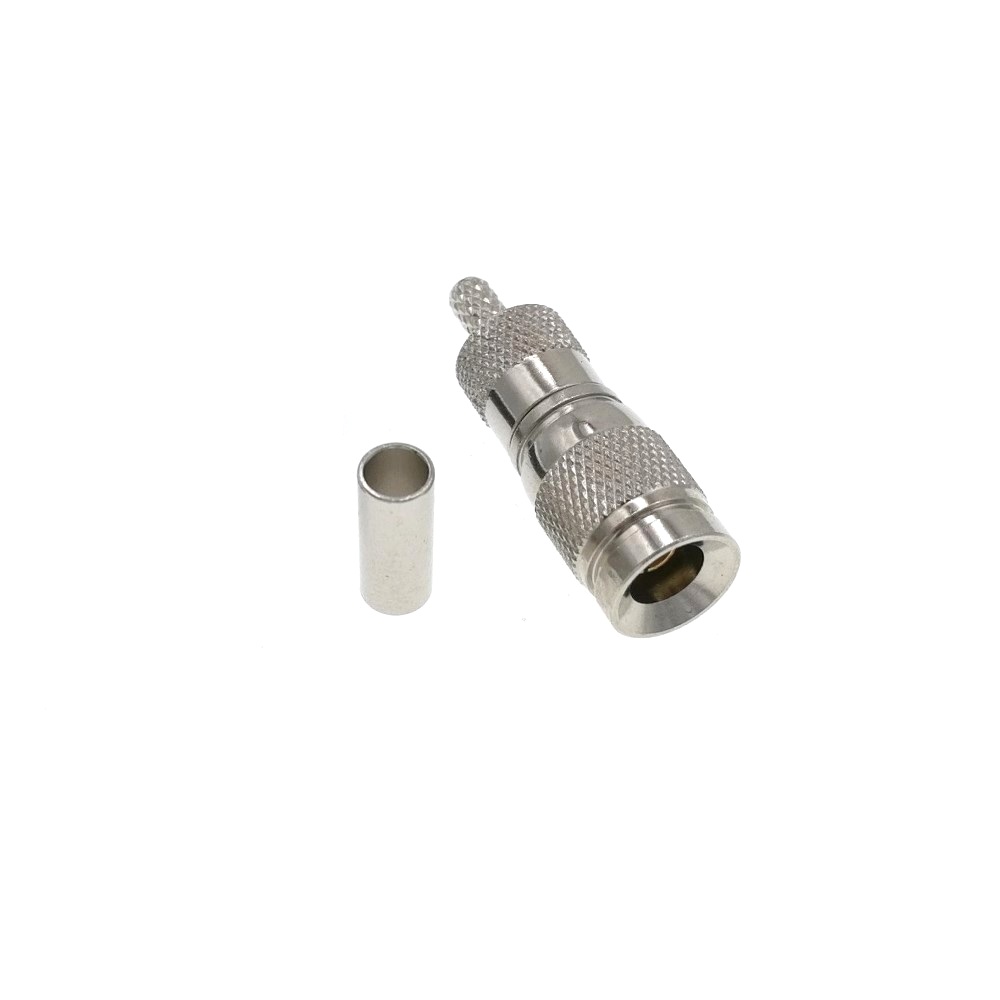

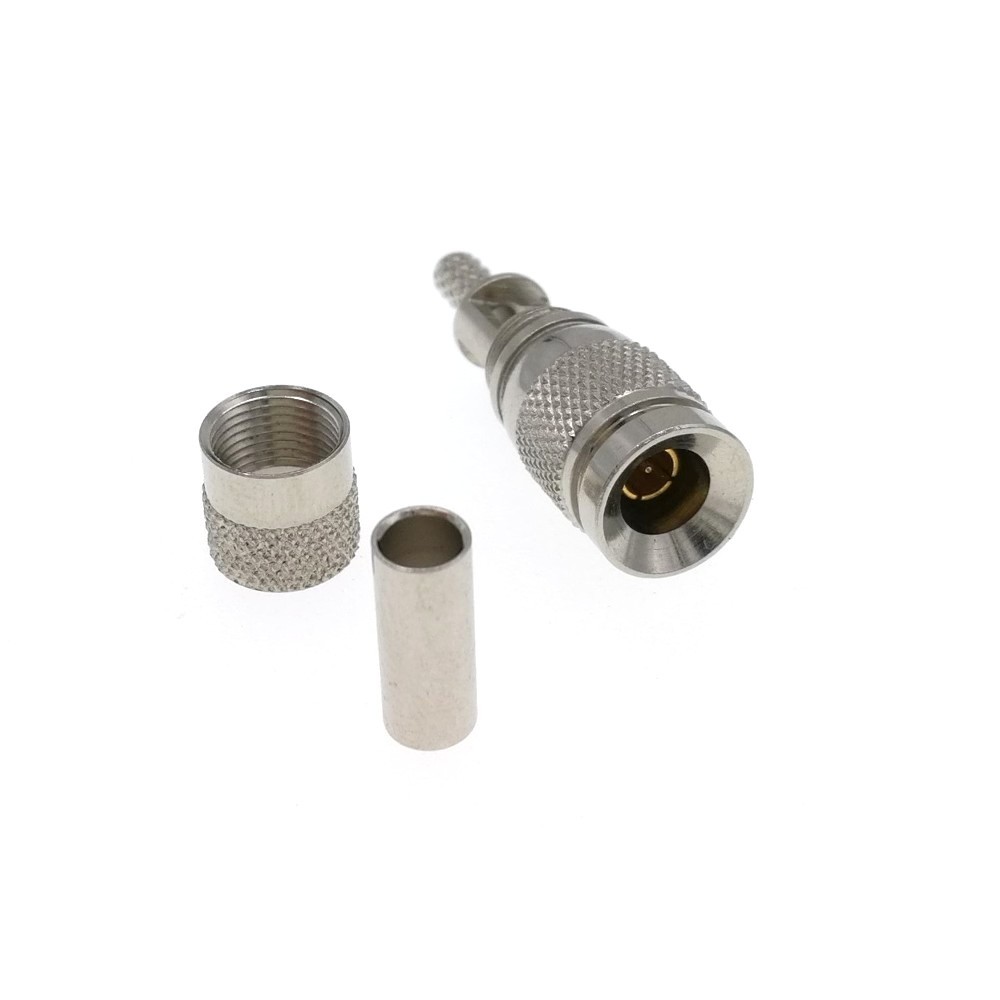

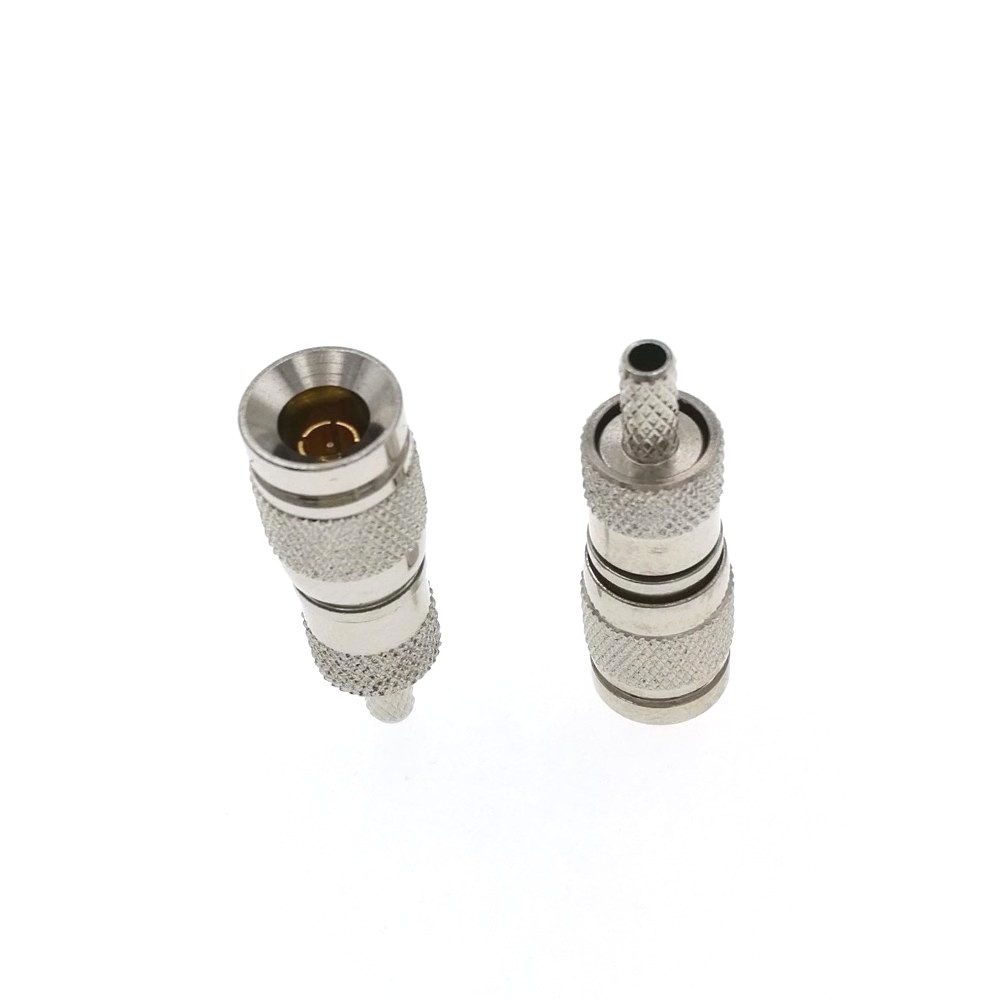

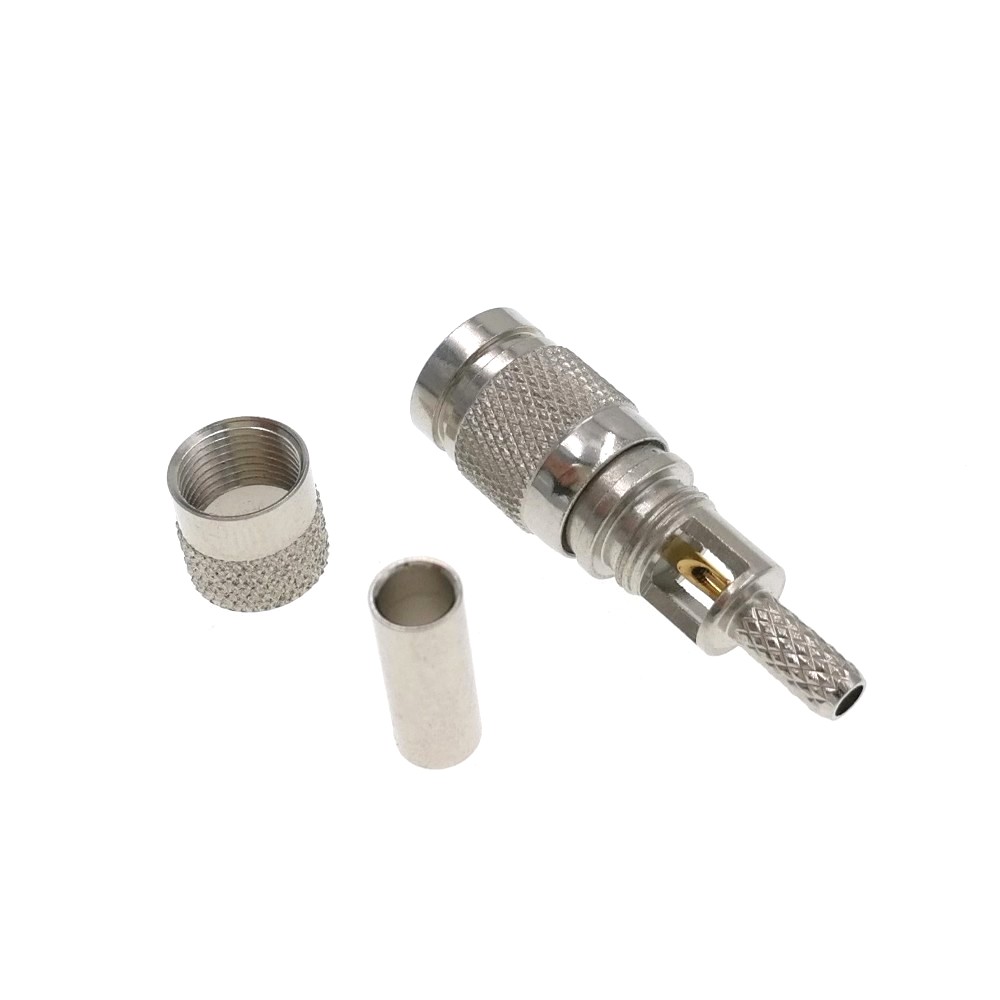

Прямой ВЧ-разъём DIN 1.0/2.3-male (вилка) предназначен для монтажа на тонкий коаксиальный кабель типа RG-316, RG-174, LMR-100 и аналоги. Разъёмы стандарта DIN 1.0/2.3 отличаются сверхкомпактным габаритом и оснащены повортно-пружинной системой соединения Push-Pull, которая обеспечивает быструю и надёжную фиксацию одной рукой без использования накидных гаек или инструмента.

Малый диаметр корпуса позволяет размещать разъёмы с высокой плотностью на панелях коммутации, что делает их идеальными для плотного телекоммуникационного оборудования.

Центральный контакт монтируется пайкой, а внешняя экранирующая оплётка кабеля фиксируется надёжным обжимом с помощью комплектной гильзы. Входящая в комплект термоусадочная трубка изолирует место соединения и защищает тонкий кабель от изломов при изгибе. Разъём применяют в видеооборудовании высокого разрешения (SDI / HD-SDI / 3G-SDI), базовых станциях сотовой связи, кроссовых панелях и компактных радиочастотных модулях.

Краткие технические характеристики

• Тип разъёма: DIN 1.0/2.3 (Mini-DIN / CC4)

• Назначение: Вилка (папа / male)

• Тип исполнения: Прямой

• Способ монтажа: Обжим (хвостовик) / Пайка (центральный контакт)

• Совместим с кабелем: RG-174, RG-316, RG-178, RG-179, RG-188, RG-188A, LMR-100

• Комплектация: Разъём, обжимное кольцо, термоусадка

• Волновое сопротивление: 50 Ом

• Диапазон частот: 0 – 10 ГГц

• Исполнение: Металлический компактный корпус с пружинным механизмом фиксации Push-Pull (быстросъёмное защёлкивание)
