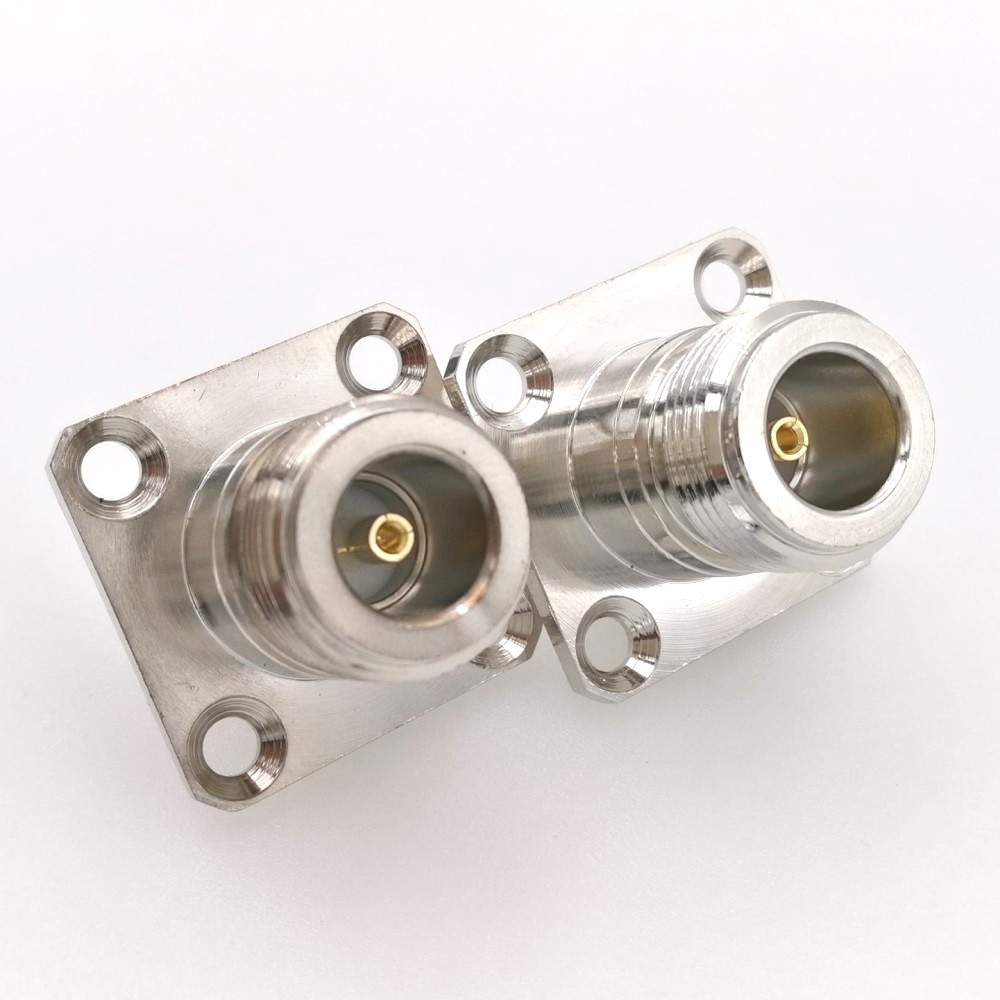

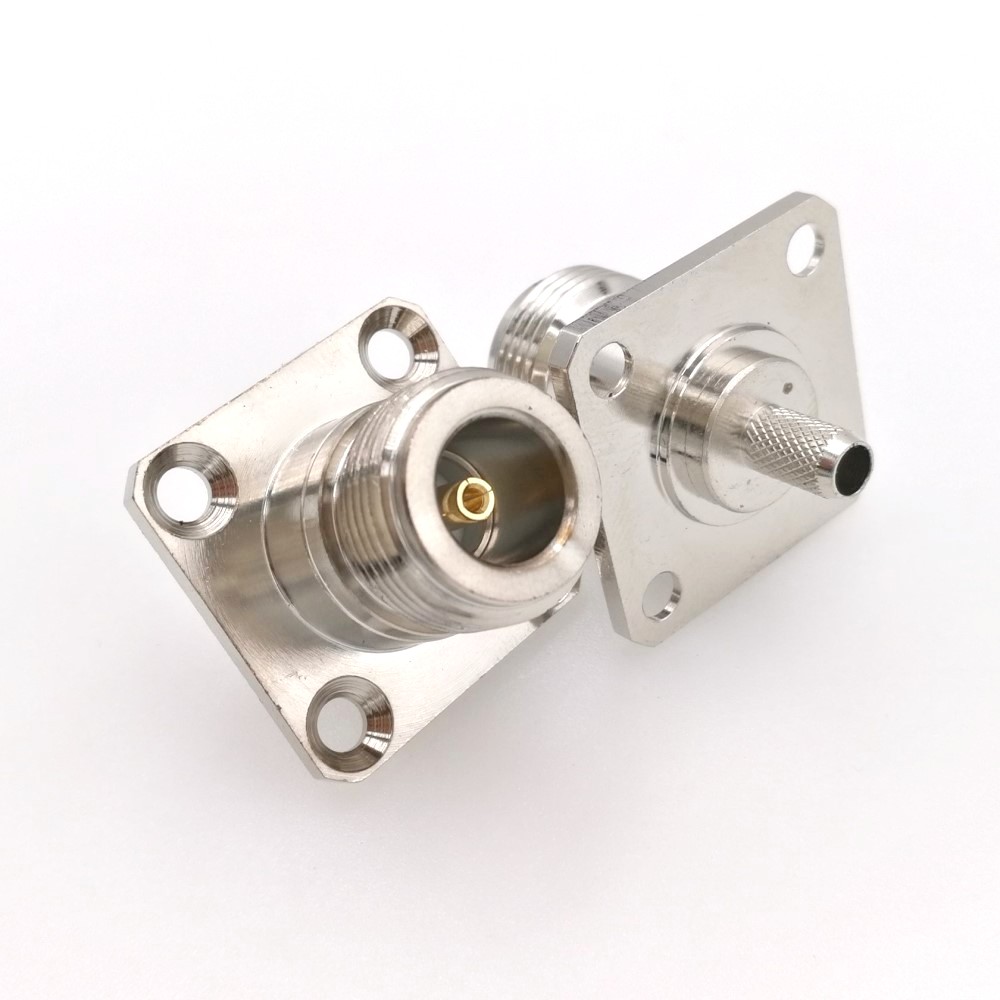

Приборно-кабельный ВЧ-разъём N-female (розетка) под обжим предназначен для вывода коаксиального кабеля типа RG-58, LMR-195 и аналогов сквозь корпус прибора с фиксацией разъёма на панели. Разъём сочетает в себе надёжность панельного крепления и удобство обжимного монтажа кабеля.

Разъёмы N-типа широко используются в высокочастотном оборудовании благодаря низкому коэффициенту ВСВР (КСВ), высокой пропускаемой мощности и надёжной резьбовой фиксации, устойчивой к внешним воздействиям и вибрациям.

Монтаж кабеля выполняется пайкой центрального проводника к гнездовому контакту (pin "мама") и обжимом внешнего экранирующего рукава (оплётки) комплектной металлизированной гильзой. Термоусадочная трубка обеспечивает герметичность и защищает кабель от перегибов в точке ввода. Разъём применяется в репитерах сотовой связи, ВЧ-усилителях, приборных блоках, распределительных щитах, внешних антенных комплексах и радиостанцииях.

Краткие технические характеристики

• Тип разъёма: N-type (N-тип)

• Назначение: Розетка (мама / female)

• Тип исполнения: Прямой, приборно-кабельный (панельный с обжимным хвостовиком)

• Способ монтажа: Фланцевое/гайковое крепление на корпус + обжим кабеля

• Способ монтажа контактов: Обжим (хвостовик) / Пайка (центральный контакт "мама")

• Совместим с кабелем: RG-58, RG-142, LMR-195, RG-400 и аналогами внешним диаметром ~5 мм

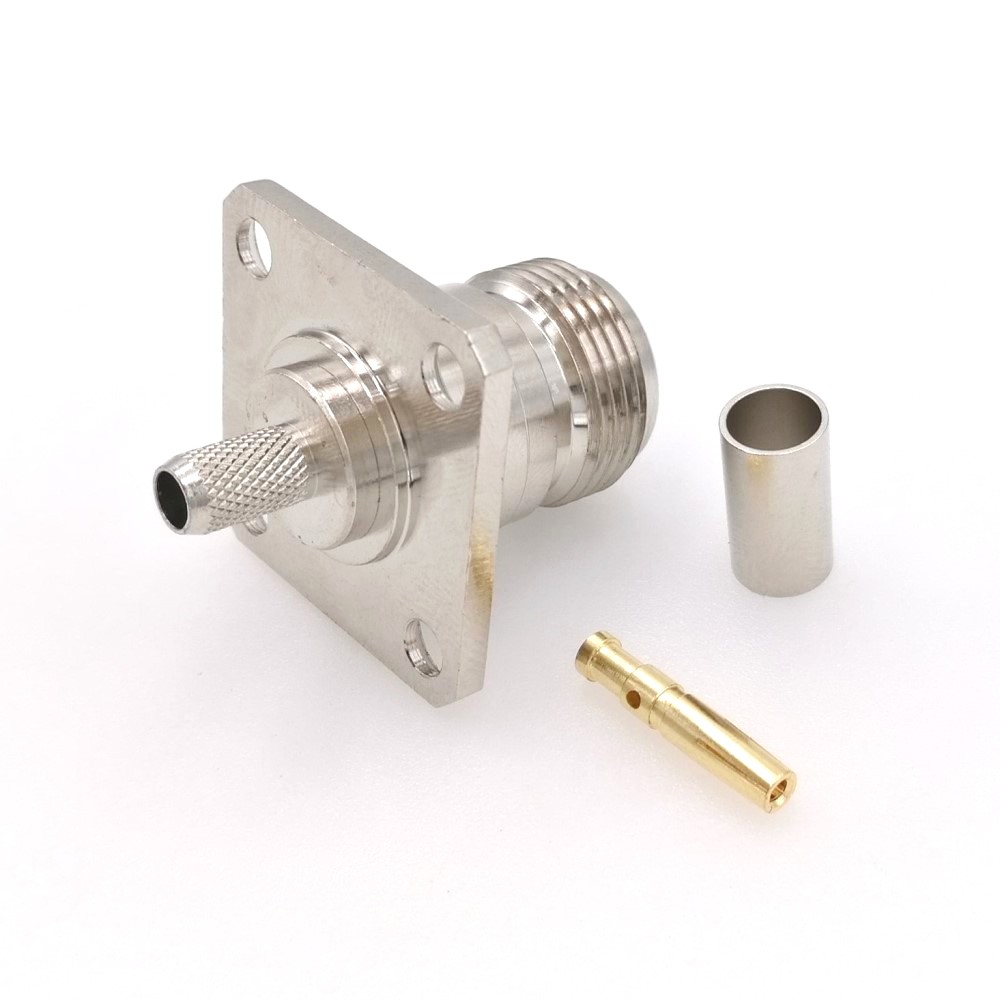

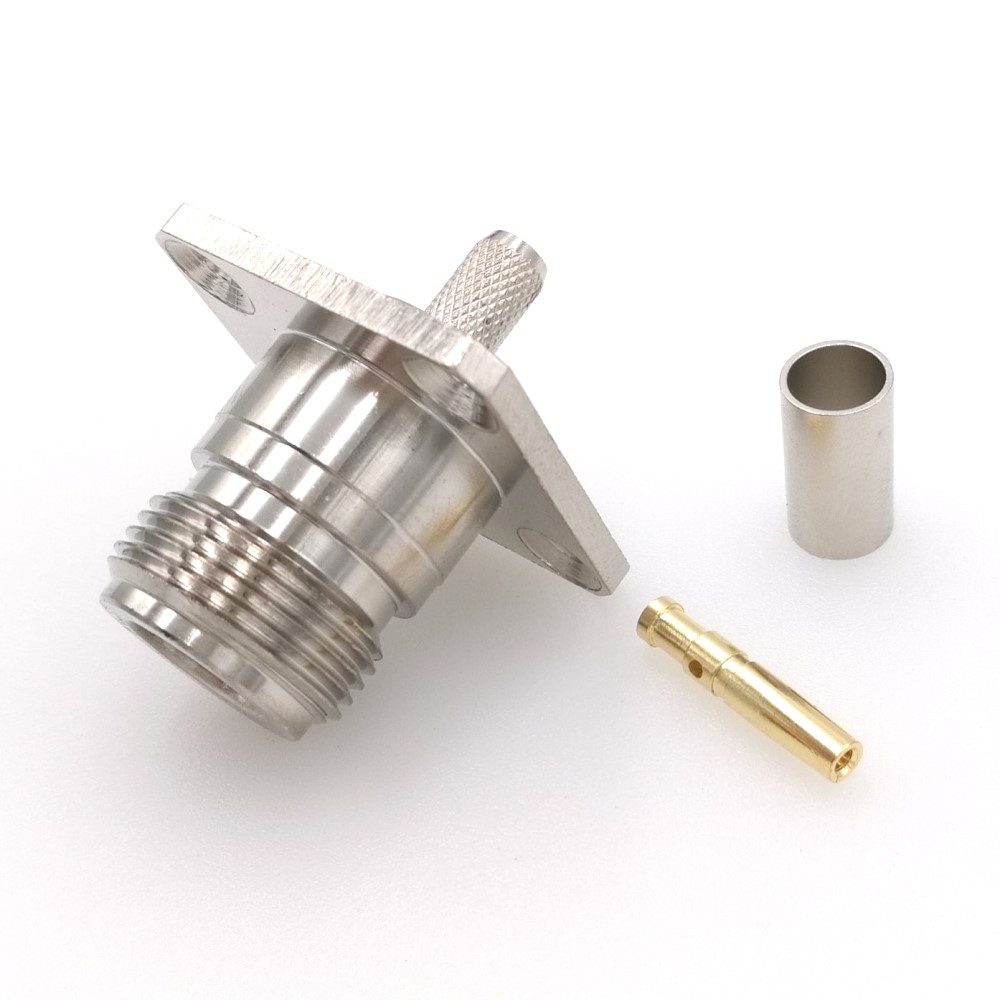

• Комплектация: Разъём в сборе (корпус с фланцем/гайкой), pin под пайку "мама", обжимная гильза (кольцо), термоусадочная трубка

• Волновое сопротивление: 50 Ом

• Диапазон частот: 0 – 11 ГГц

• Исполнение: Латунный корпус с никелированным покрытием, резбовое соединение 5/8"-24 UNEF для высокой механической прочности и защиты от вибраций
