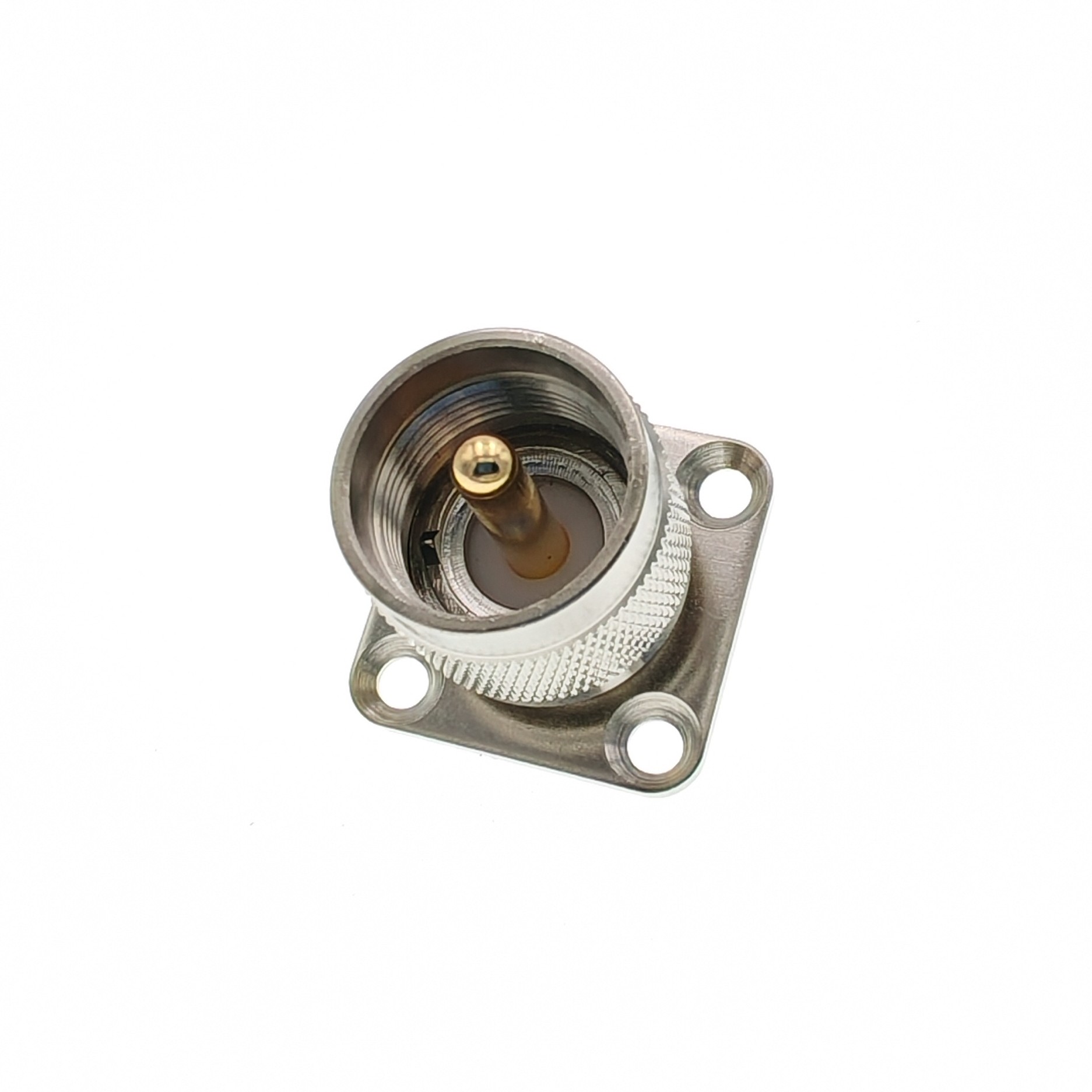

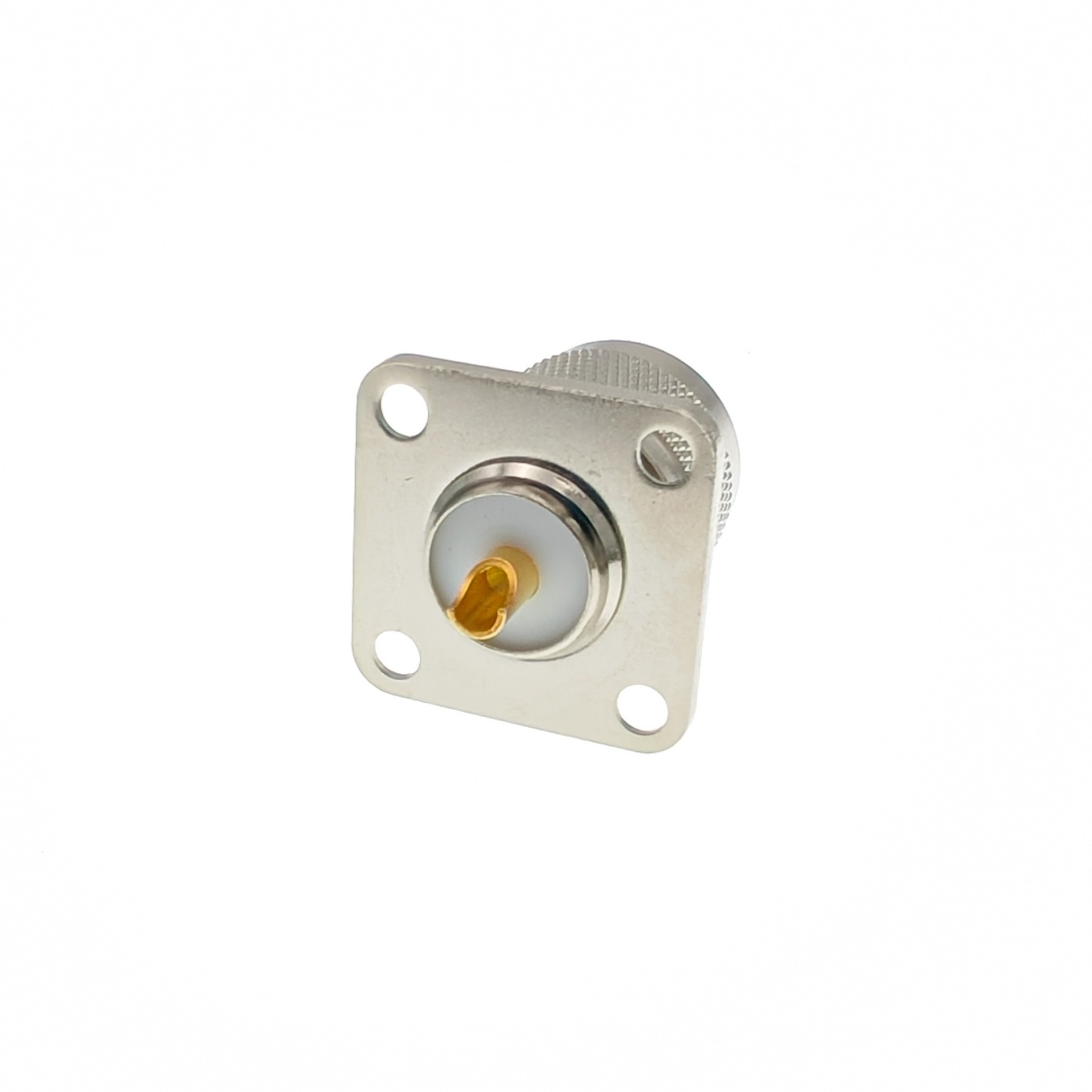

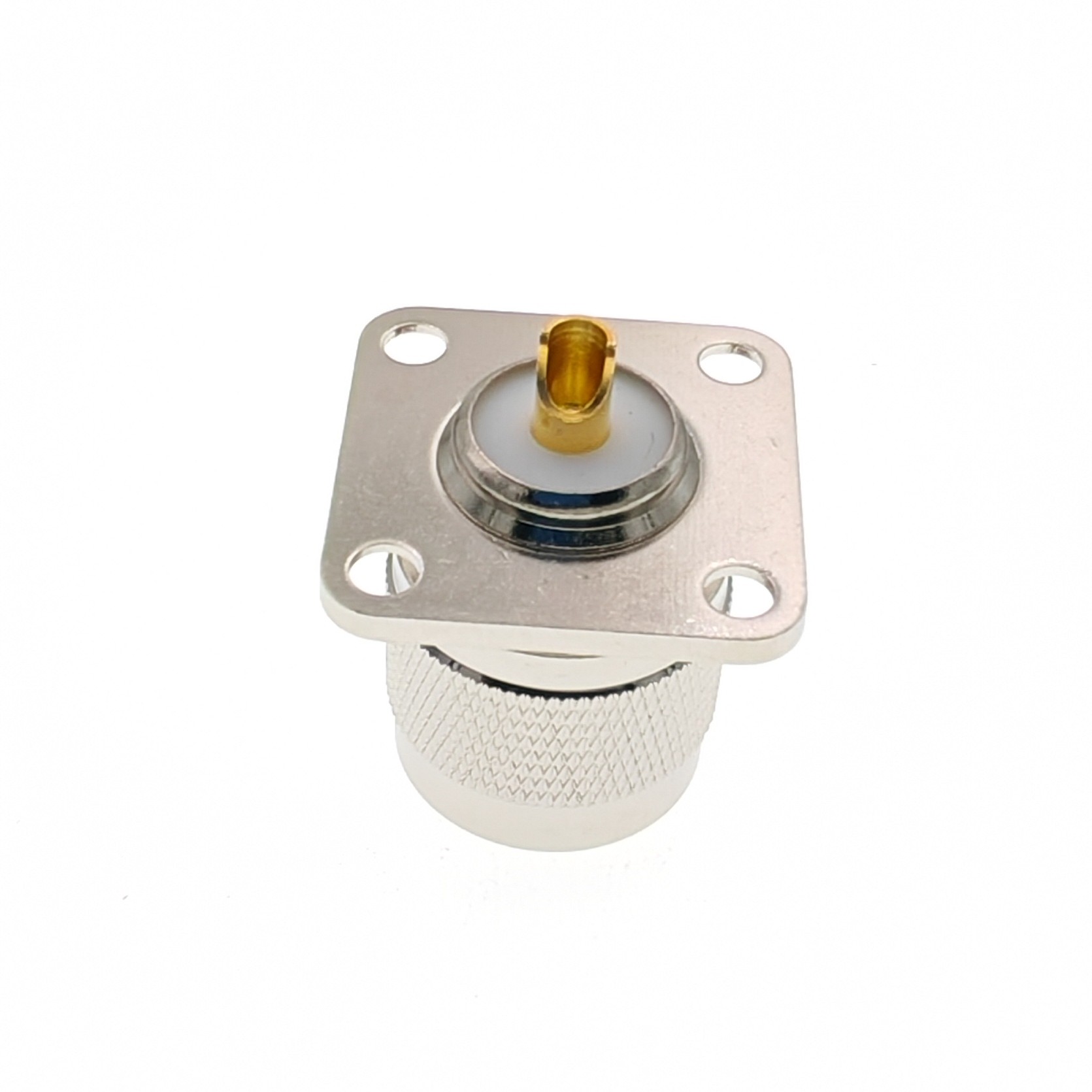

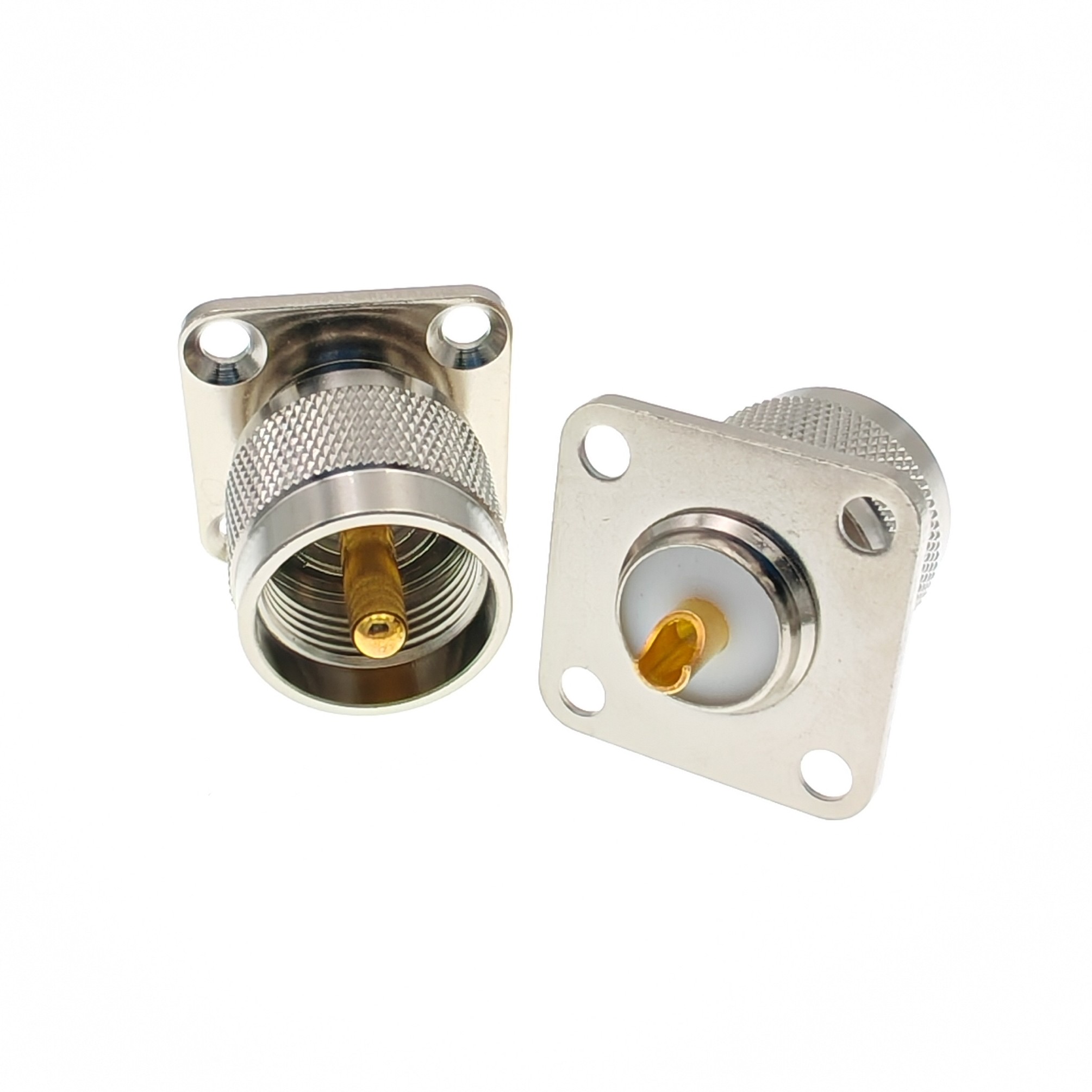

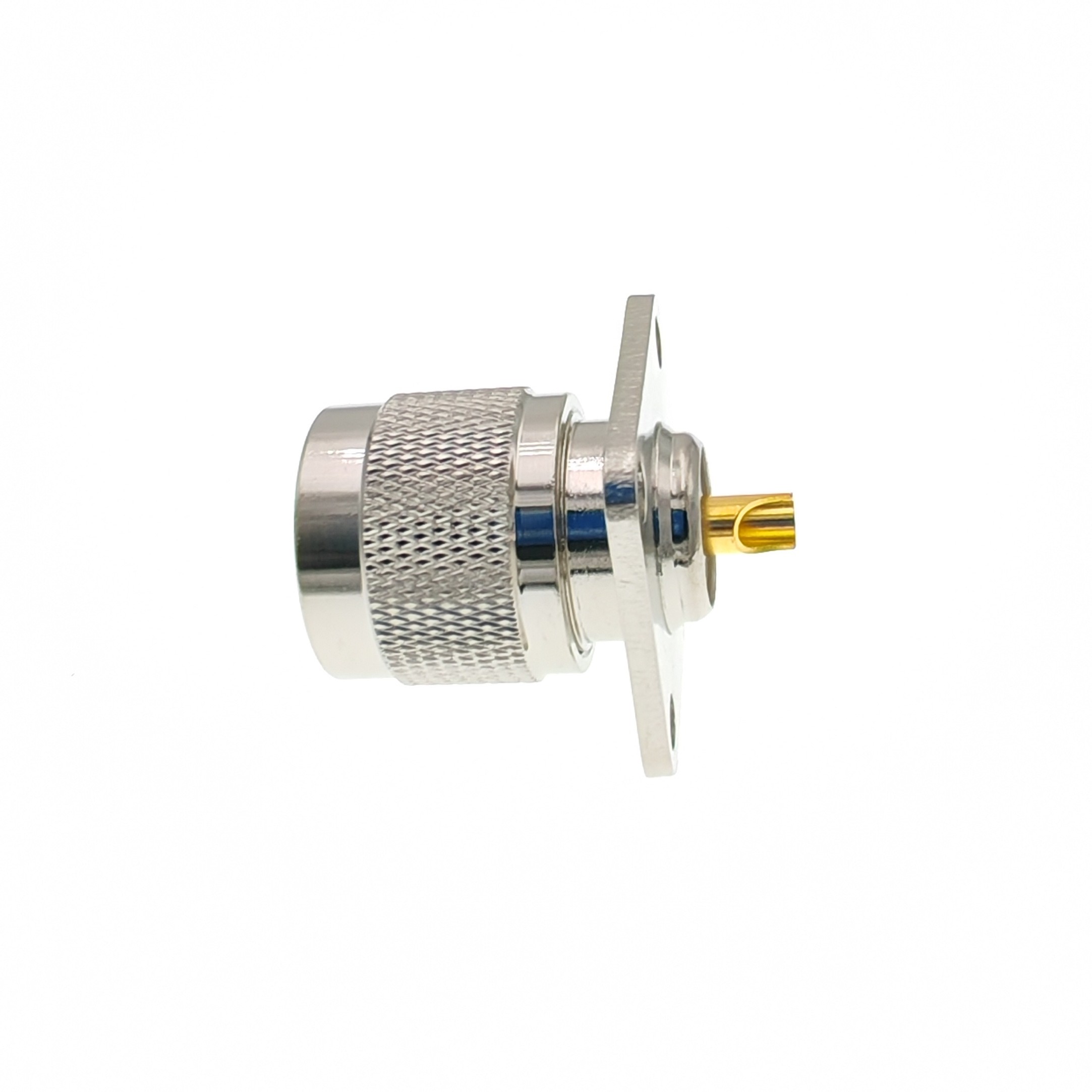

Панельный ВЧ-разъём UHF-male (вилка PL259) с квадратным 4-винтовым фланцем предназначен для монтажа на корпуса радиопередающего оборудования, базовых радиостанций, усилителей мощности и антенных переключателей. Установка на 4 винта обеспечит надежное механическое крепление, стойкость к вибрациям и качественное заземление на металлический корпус устройства.

Разъёмы UHF-типа (PL259 / SO239) являются классическим стандартом в любительской и профессиональной радиосвязи КВ и УКВ диапазонов. Крупная резьбовая гайка и прочные массивные контакты выдерживают высокие значения проходной ВЧ-мощности и обеспечивают устойчивость к механическим нагрузкам.

Центральный штыревой контакт (pin "папа") монтируется пайкой проводника или вывода ВЧ-тракта к хвостовой чашке разъёма. Разъём активно используется при производстве и ремонте КВ/УКВ радиостанций (CB, Marine, Ham Radio), автомобильных и стационарных трансиверов, ВЧ-усилителей, КСВ-метров и распределительных панелей.

Краткие технические характеристики

• Тип разъёма: UHF (PL259 / SO-239 серия)

• Назначение: Вилка (папа / male / PL259)

• Тип исполнения: Прямой, панельный / приборный

• Способ монтажа: Фланцевое крепление на корпус (4 отверстия под винты)

• Размер фланца: ~25 x 25 мм (стандартный фланец 1 дюйм)

• Монтаж центрального контакта: Пайка (хвостовик под пайку / чашка)

• Комплектация: Разъём в сборе (корпус с фланцем, накидная резьбовая гайка, фторопластовый/бакелитовый изолятор, центральный контакт "папа")

• Волновое сопротивление: Ненормированное / 50 Ом

• Диапазон частот: 0 – 300 МГц (КВ / УКВ диапазон)

• Исполнение: Массивный латунный корпус с никелированным покрытием, крупная резьбовая гайка (5/8"-24) для прочной фиксации
