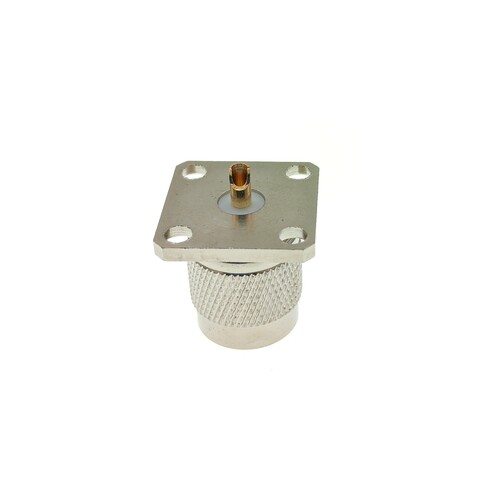

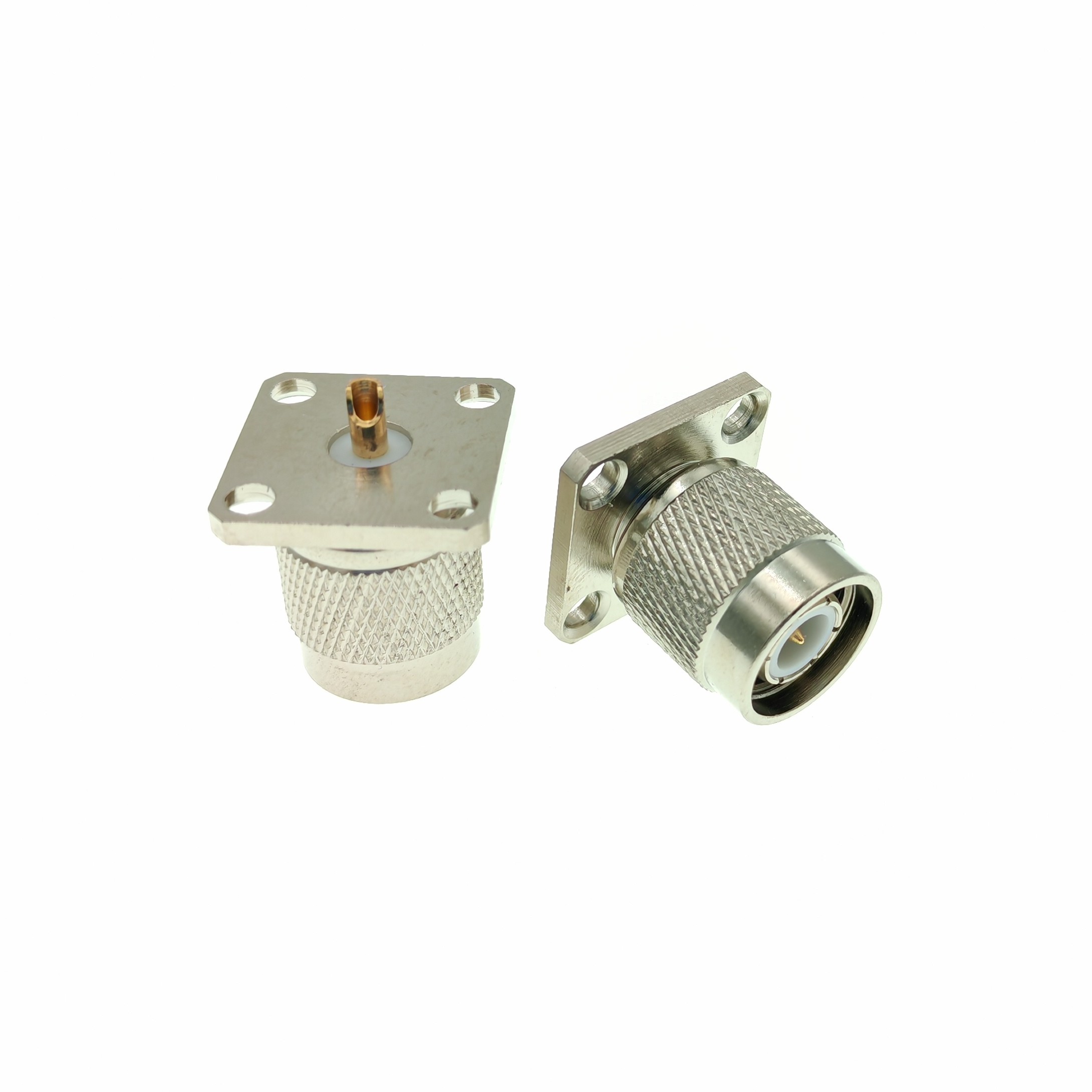

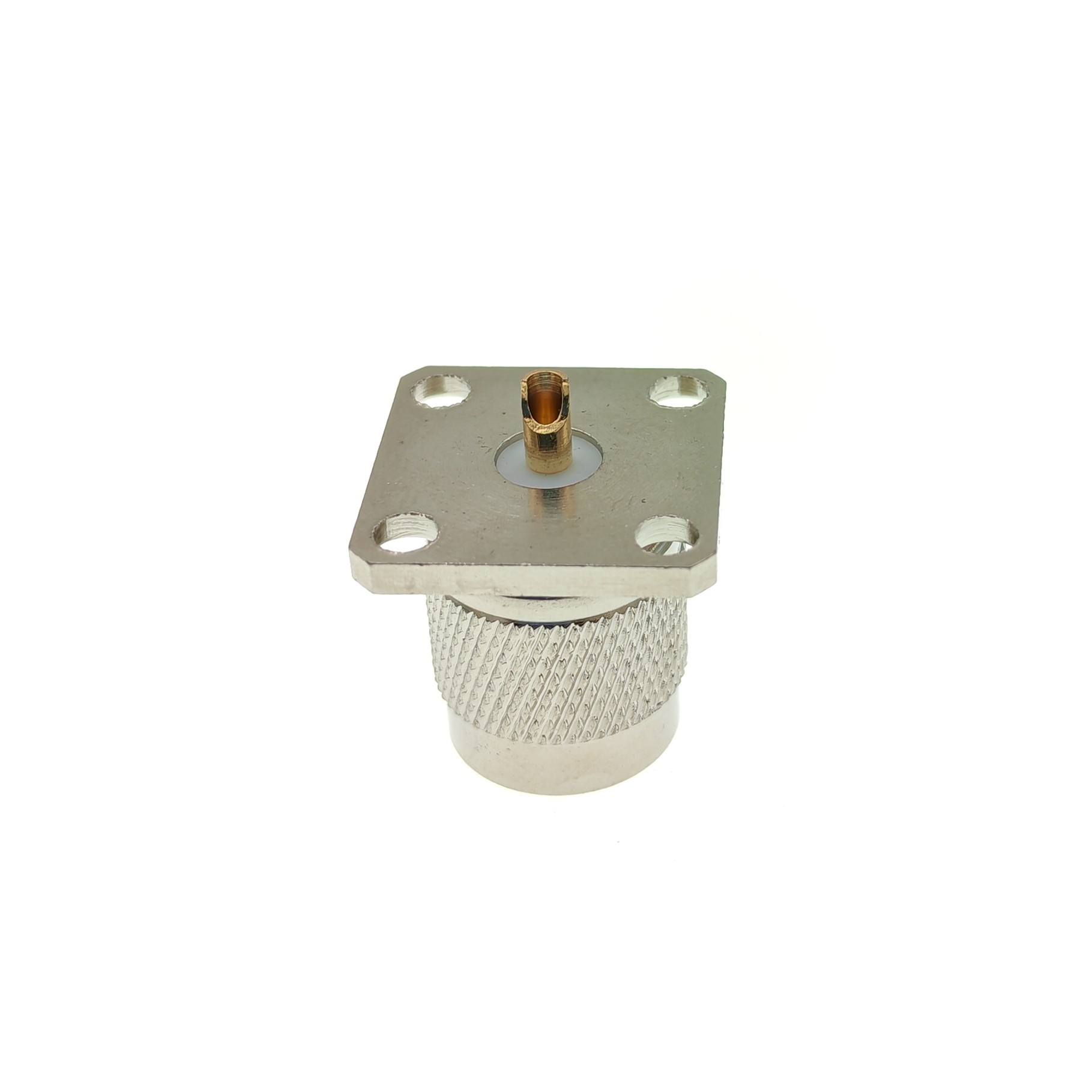

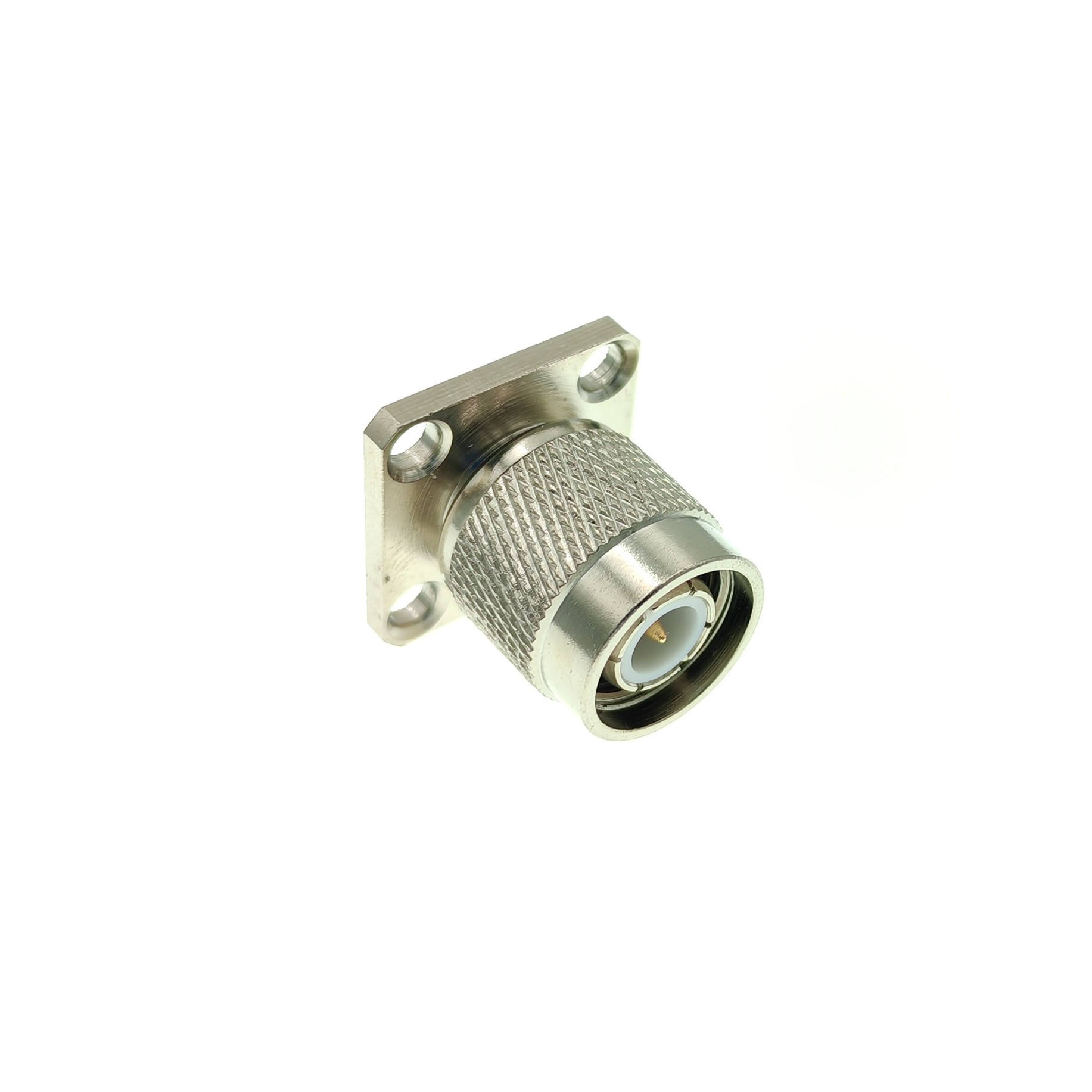

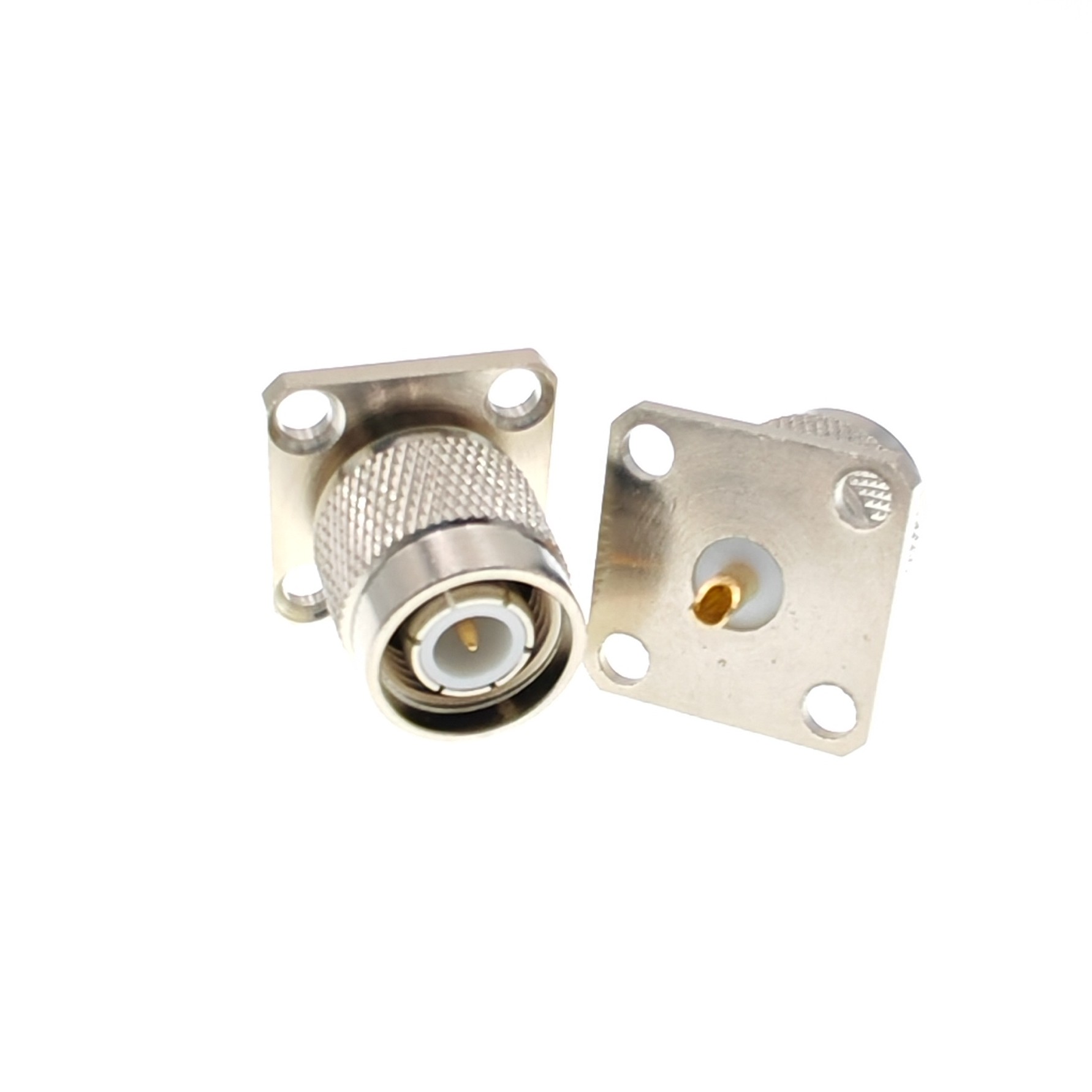

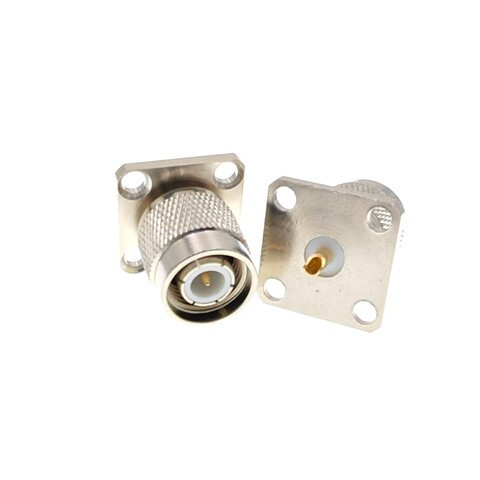

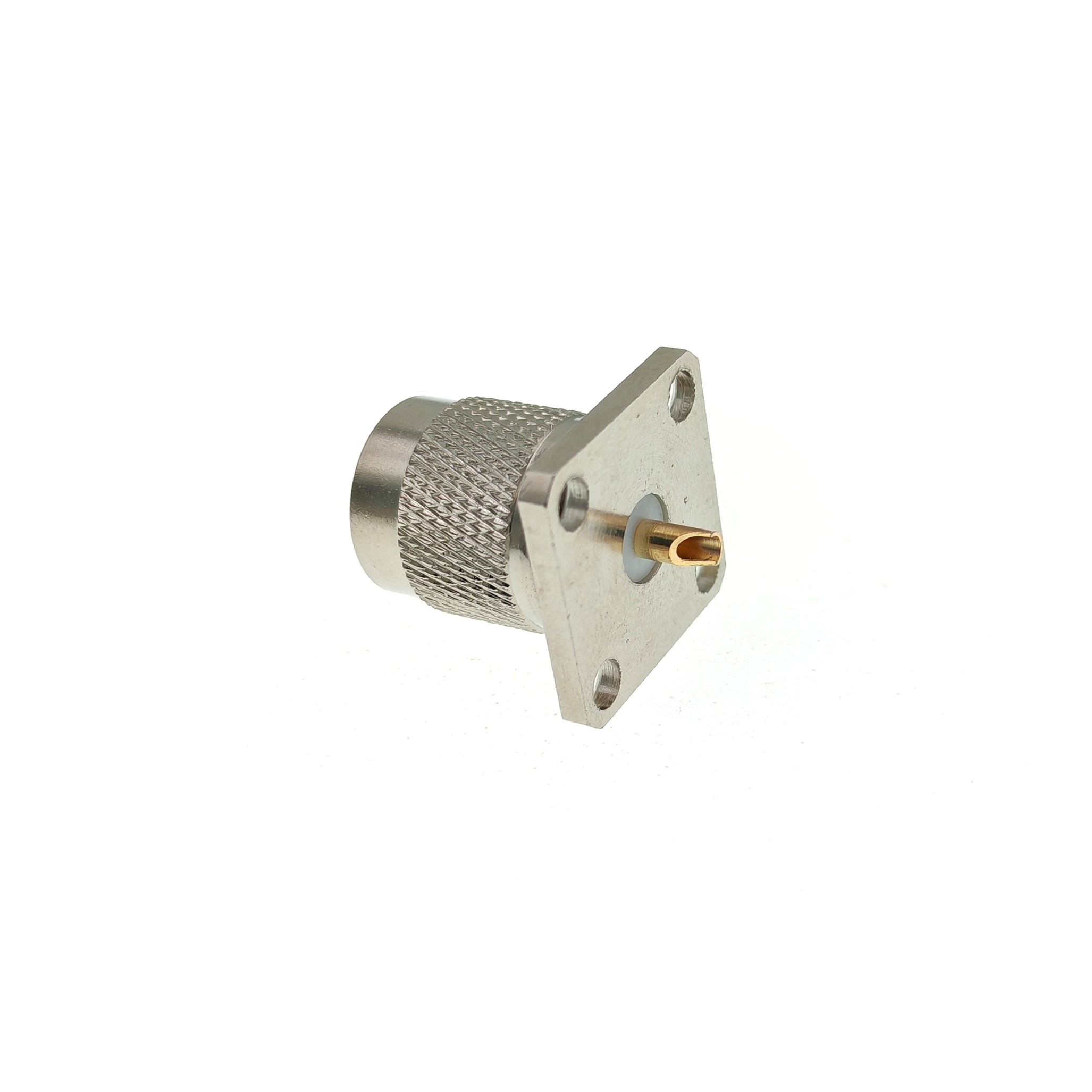

Панельный ВЧ-разъём TNC-male (вилка) с квадратным 4-точечным фланцем предназначен для монтажа на корпуса радиоэлектронной аппаратуры, экранированные блоки, приборные панели, репитеры и СВЧ-устройства. Установка на 4 винта обеспечивает механическую прочность, надежное заземление и стойкость к вырыванию при частых коммутациях.

Разъёмы TNC-типа являются резьбовой модификацией разъёмов BNC. Благодаря резьбовому соединению вместо байонетного, TNC обеспечивает стабильный контакт в условиях повышенной вибрации и уверенно работает на более высоких частотах (до 11 ГГц) с минимальным уровнем ВЧ-потерь.

Центральный штыревой контакт (pin "папа") монтируется пайкой проводника или вывода планарной схемы к хвостовой чашке разъёма. Разъём активно используется при производстве и ремонте бортовой радиоэлектроники, авиационных и автомобильных навигационных систем, радиостанций, антенных блоков и измерительной техники.

Краткие технические характеристики

• Тип разъёма: TNC (Threaded Neill–Concelman)

• Назначение: Вилка (папа / male)

• Тип исполнения: Прямой, панельный / приборный

• Способ монтажа: Фланцевое крепление на корпус (4 отверстия под винты)

• Размер фланца: ~17.5 x 17.5 мм

• Монтаж центрального контакта: Пайка (вывод под пайку / чашка / штырь)

• Комплектация: Разъём в сборе (корпус с фланцем, накидная резьбовая гайка, изолятор, центральный контакт "папа")

• Волновое сопротивление: 50 Ом

• Диапазон частот: 0 – 11 ГГц

• Исполнение: Латунный корпус с никелированным покрытием, резьбовая фиксация (7/16"-28 UNEF) для защиты от вибрационных нагрузок
