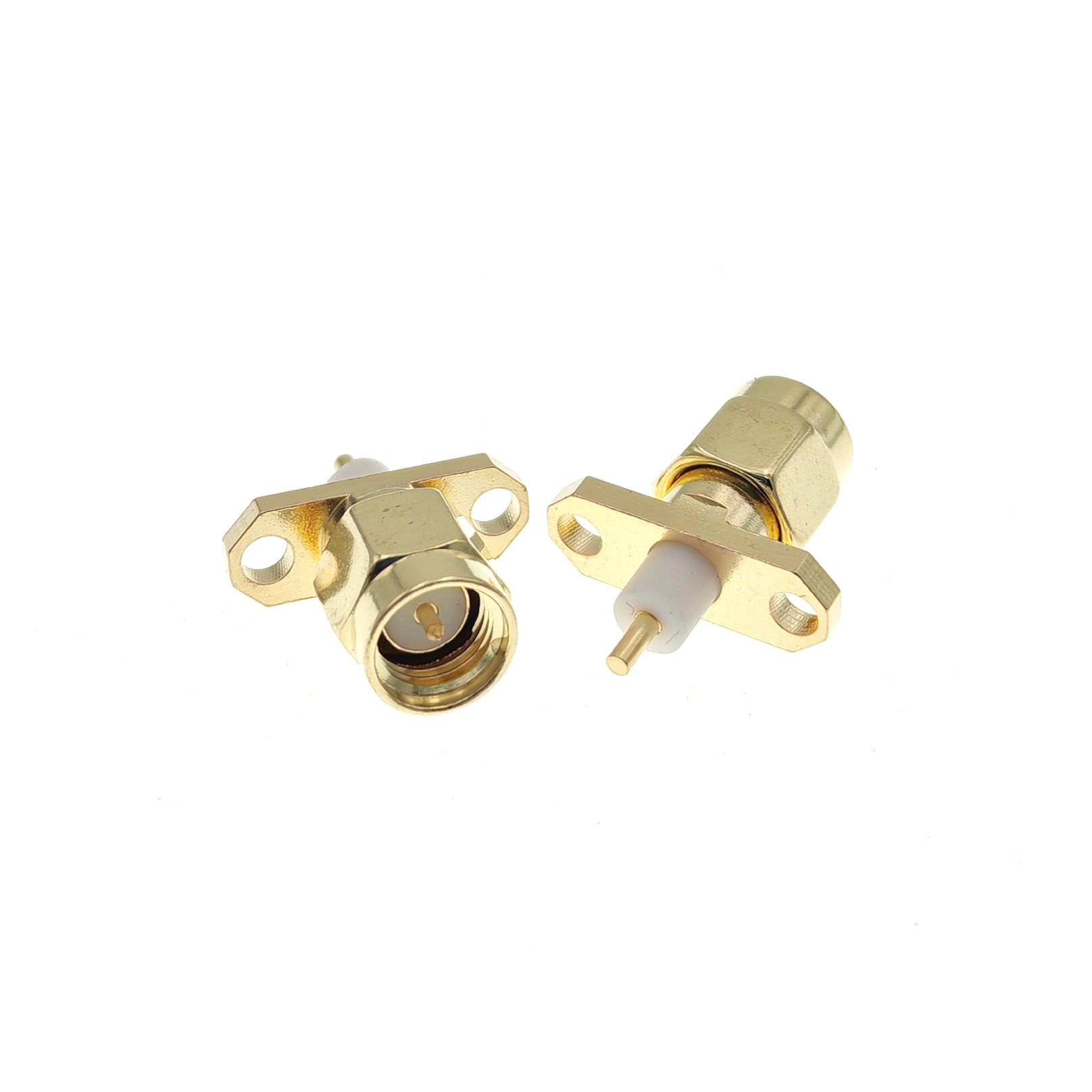

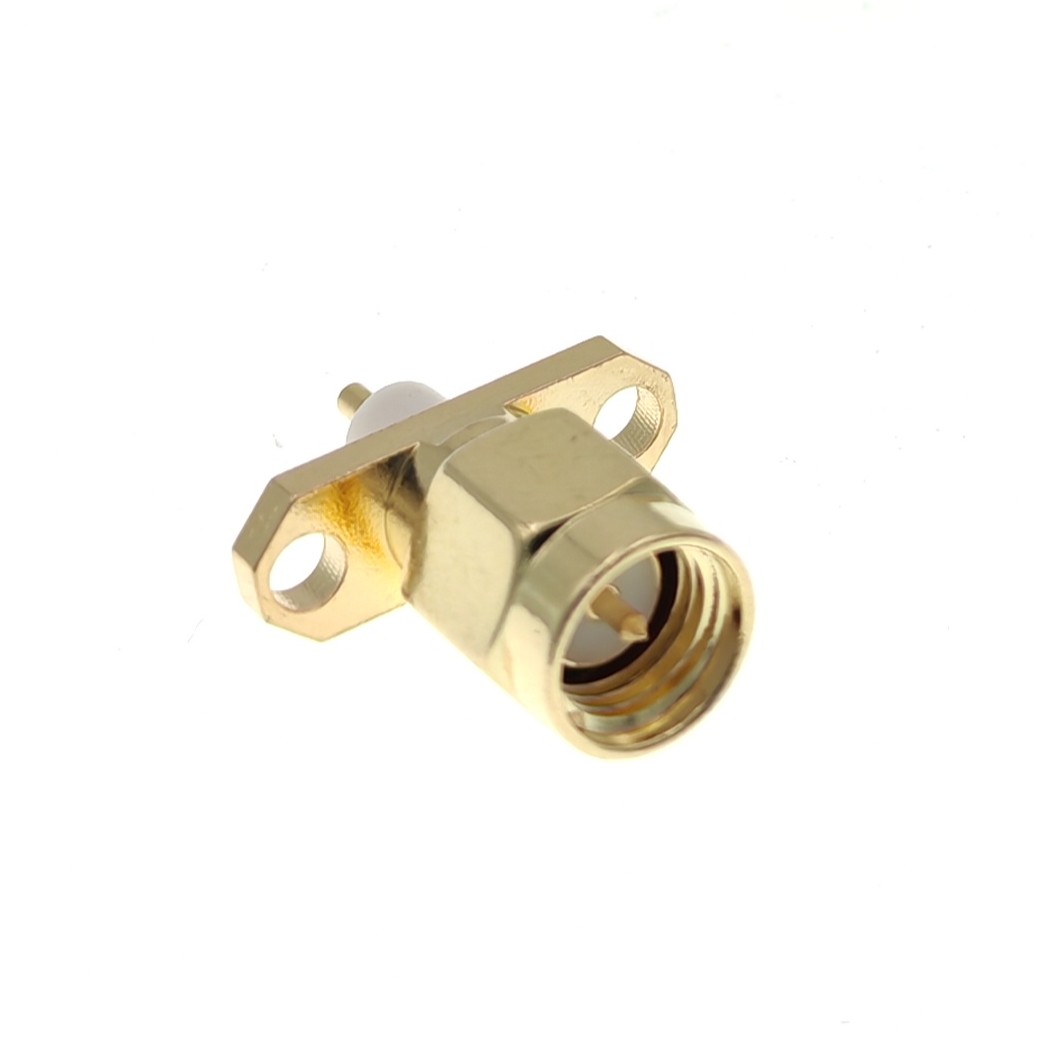

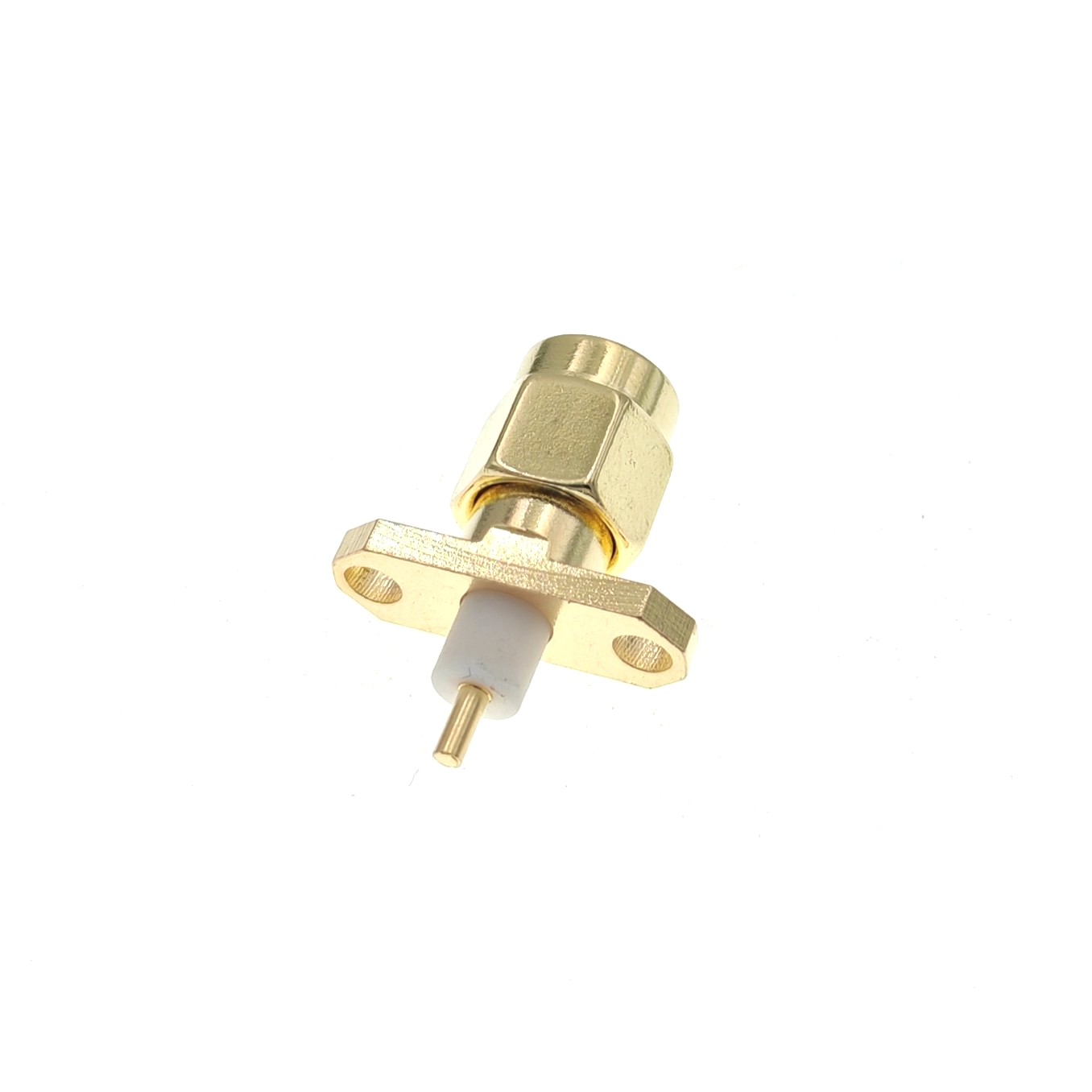

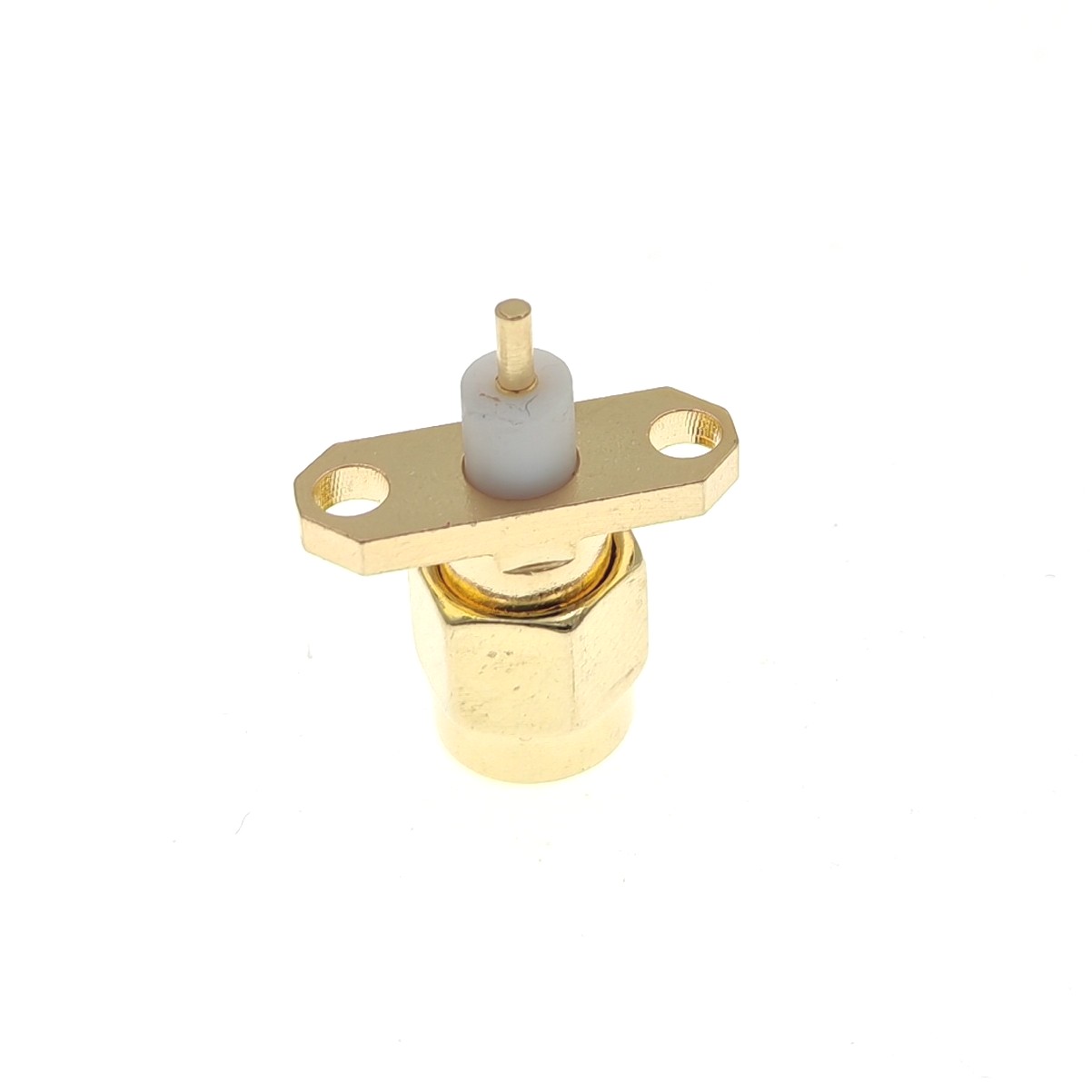

Приборный ВЧ-разъём SMA-male (вилка) с узким 2-точечным фланцем предназначен для установки на металлические корпуса устройств, печатные платы в экранированных кожухах, СВЧ-блоки и ВЧ-модули. Крепление с помощью двух винтов позволяет сэкономить место на панели по сравнению со стандартным 4-винтовым фланцем, сохраняя при этом надёжную фиксацию и качественный контакт с корпусом.

Разъёмы SMA-типа являются мировым стандартом для компактного высокочастотного оборудования благодаря высокому диапазону рабочих частот (до 18 ГГц), минимальным ВЧ-потерям и надёжной резьбовой фиксации.

Центральный штыревой контакт (pin "папа") монтируется пайкой проводника к хвостовой части разъёма. Разъём активно применяется в производстве и ремонте ВЧ-усилителей, аттенюаторов, делителей мощности, Wi-Fi и 4G/LTE оборудования, измерительных приборов и радиочастотных блоков.

Краткие технические характеристики

• Тип разъёма: SMA (SubMiniature version A)

• Назначение: Вилка (папа / male)

• Тип исполнения: Прямой, панельный / приборный

• Способ монтажа: Фланцевое крепление на корпус (2 отверстия под винты)

• Монтаж центрального контакта: Пайка (вывод под пайку / чашка / лепесток)

• Комплектация: Разъём в сборе (с диэлектриком и центральным контактом)

• Волновое сопротивление: 50 Ом

• Диапазон частот: 0 – 18 ГГц

• Исполнение: Позолоченный или никелированный латунный корпус, резьбовое соединение (1/4"-36 UNS) с высокой механической стабильностью
