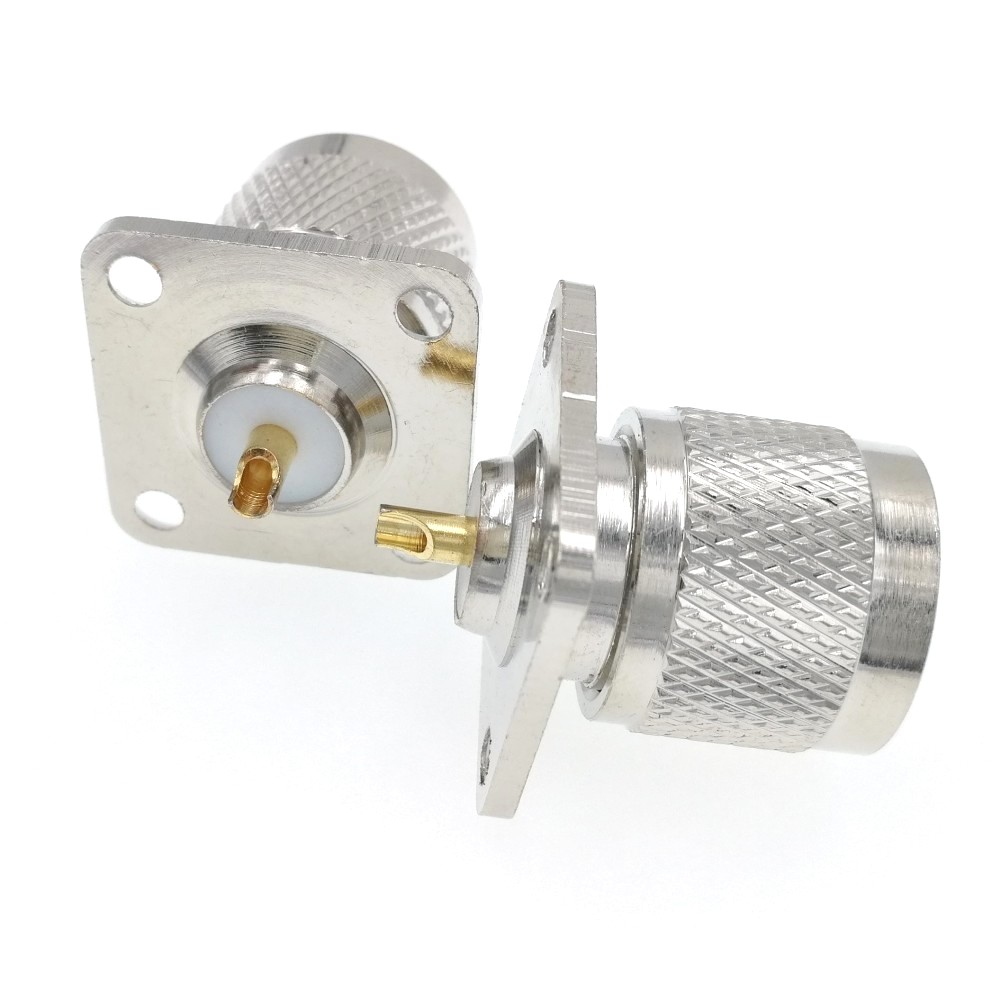

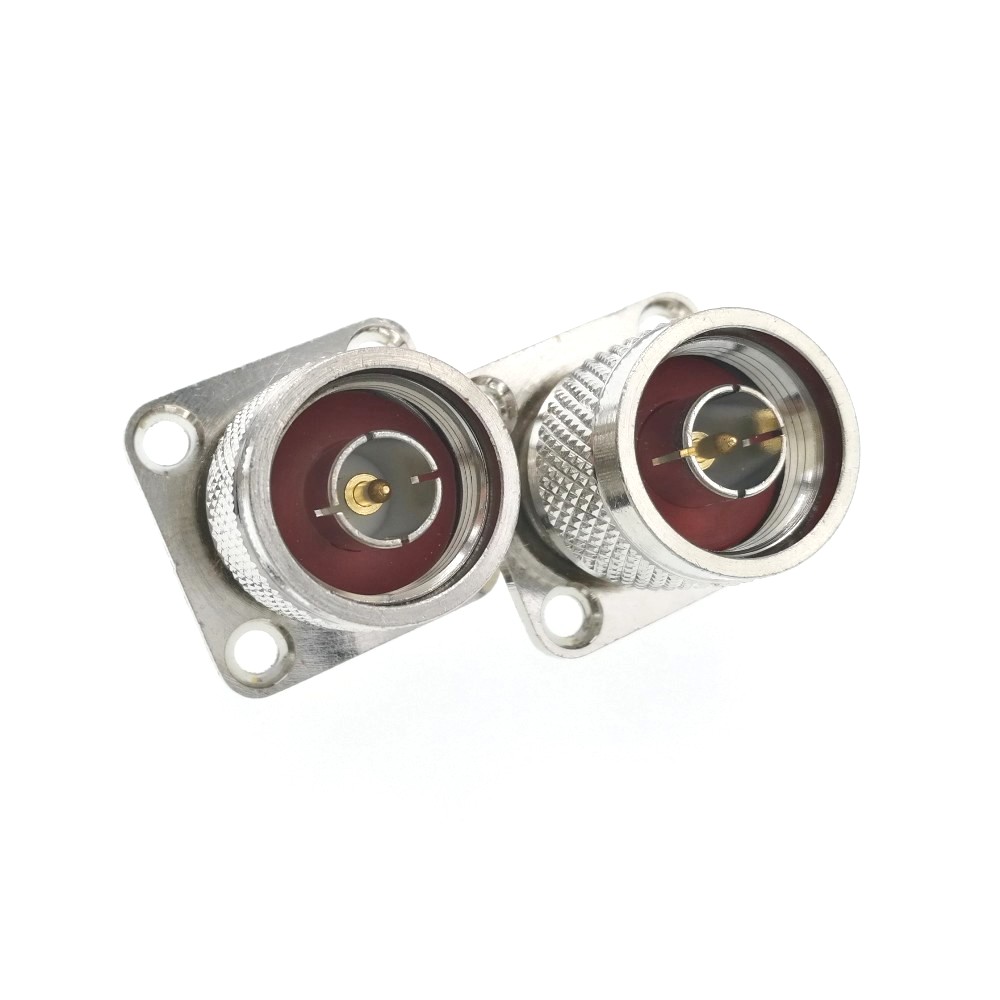

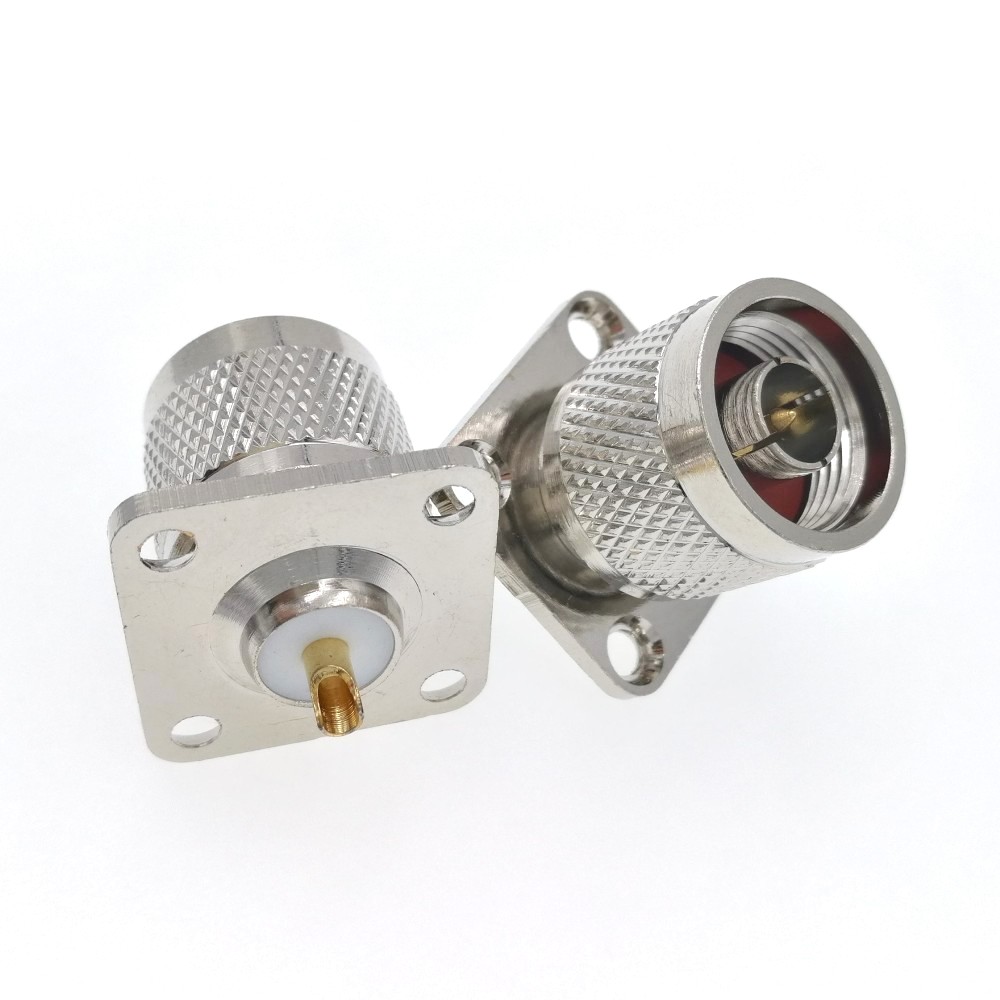

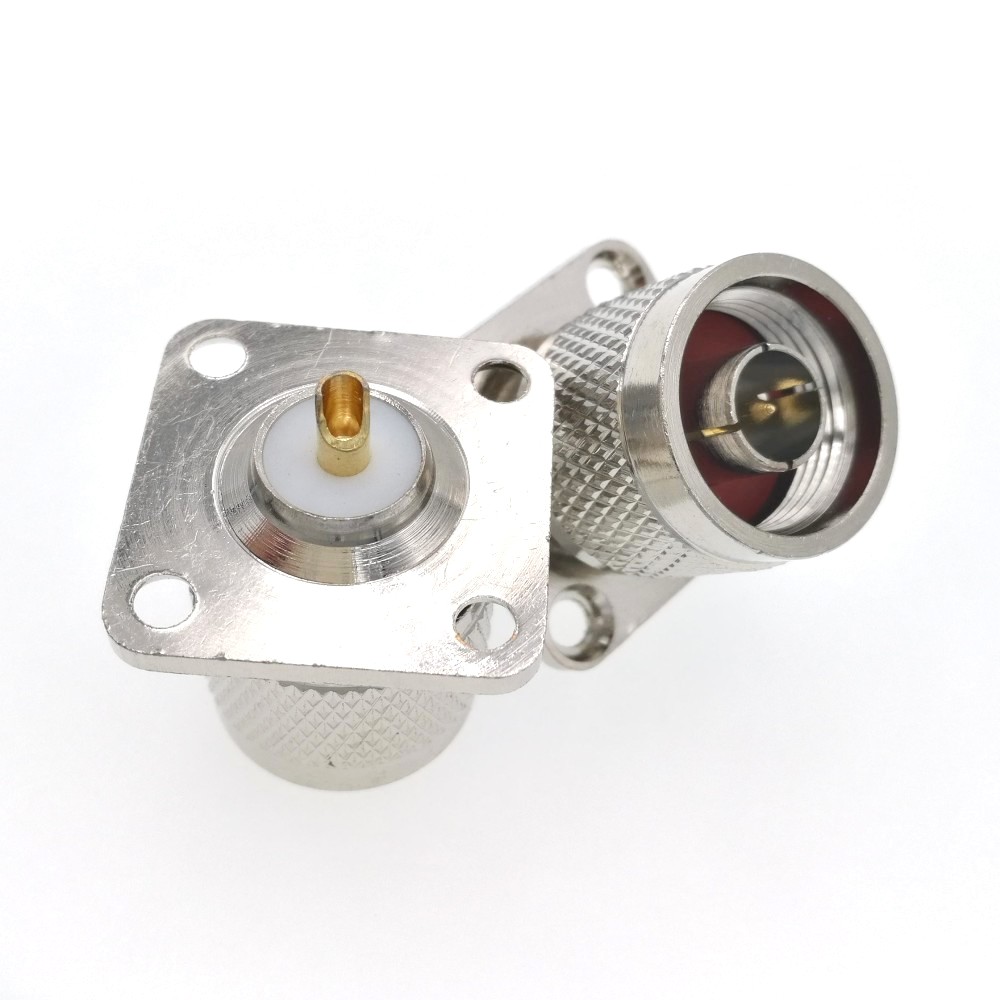

Панельный ВЧ-разъём N-male (вилка) с квадратным 4-точечным фланцем предназначен для установки на металлические корпуса приборов, ВЧ-блоки, шасси, репитеры и экранированные корпуса радиоэлектронного оборудования. Крепление 4 винтами обеспечивает высокую механическую прочность, стойкость к вырыванию и надежный электрический контакт заземления/экрана с корпусом устройства.

Разъёмы N-типа являются стандартом для средне- и мощного ВЧ-оборудования, гарантируя минимальные потери сигнала, высокий коэффициент стоячей волны (КСВ) и надежную защиту от механических и вибрационных нагрузок.

Центральный штыревой контакт (pin "папа") монтируется пайкой проводника или вывода планарной схемы к хвостовой части разъёма. Разъём активно используется при производстве и ремонте ВЧ-усилителей, аттенюаторов, дуплексеров, фильтров, антенных комплексов, а также в измерительной и радиовещательной аппаратуре.

Краткие технические характеристики

• Тип разъёма: N-type (N-тип)

• Назначение: Вилка (папа / male)

• Тип исполнения: Прямой, панельный / приборный

• Способ монтажа: Фланцевое крепление на корпус (4 отверстия под винты)

• Размер фланца: ~25 x 25 мм (стандартный 4-винтовой фланец)

• Монтаж центрального контакта: Пайка (вывод под пайку / чашка / штырь)

• Комплектация: Разъём в сборе (с диэлектриком и центральным контактом "папа")

• Волновое сопротивление: 50 Ом

• Диапазон частот: 0 – 11 ГГц

• Исполнение: Прочный латунный корпус с никелированным покрытием, резьбовое соединение (5/8"-24 UNEF) для надежной фиксации в условиях вибрации
