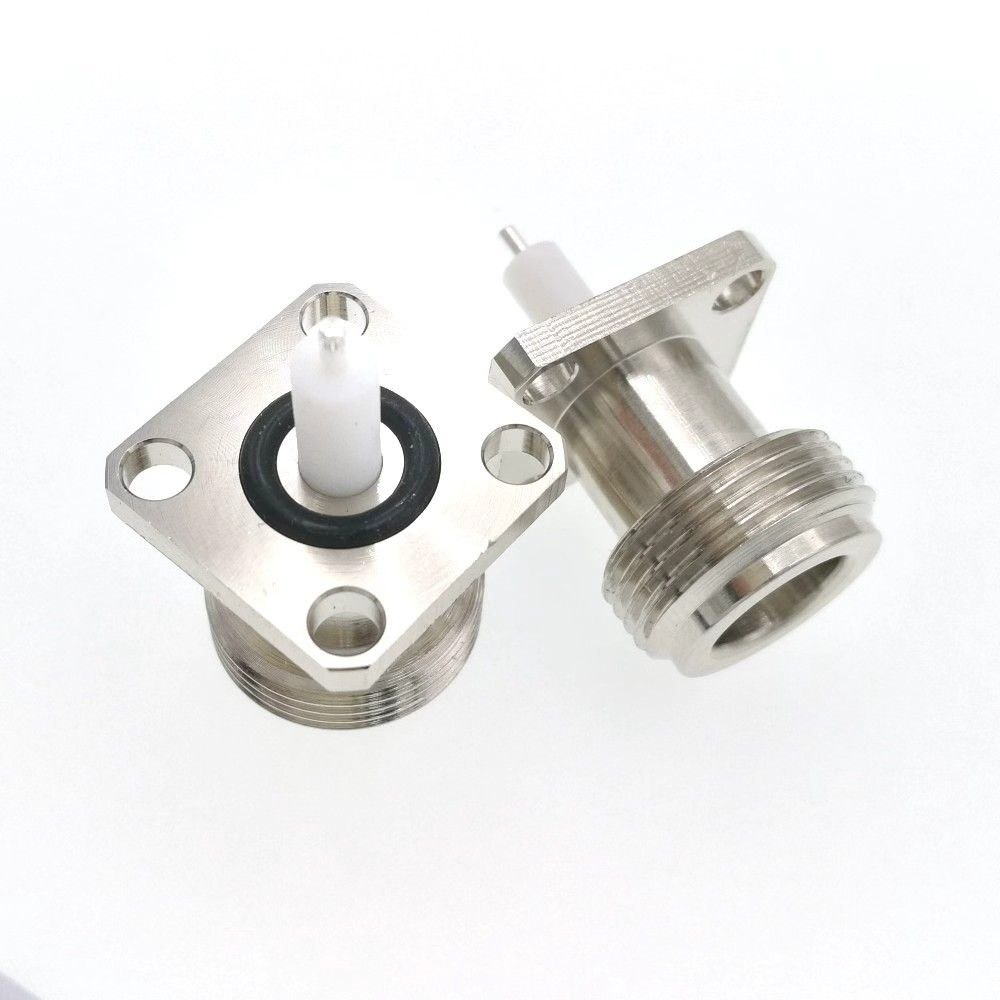

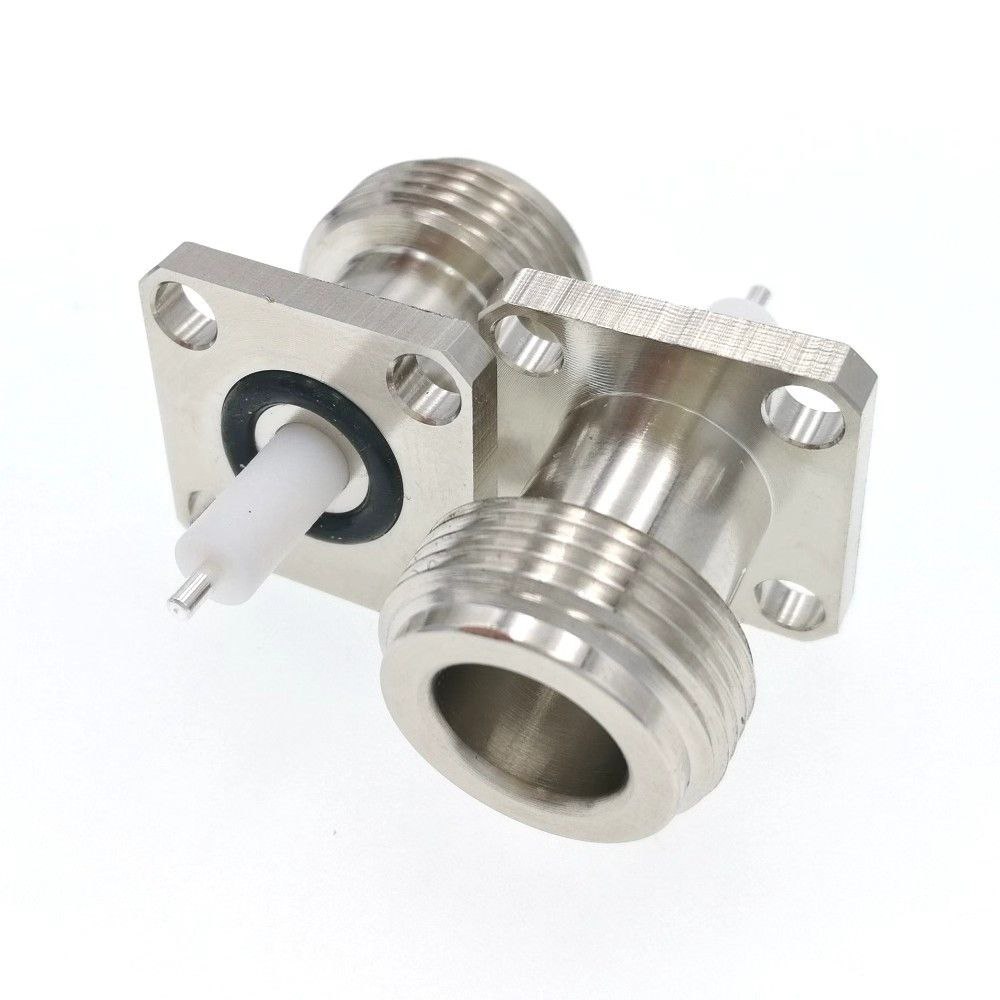

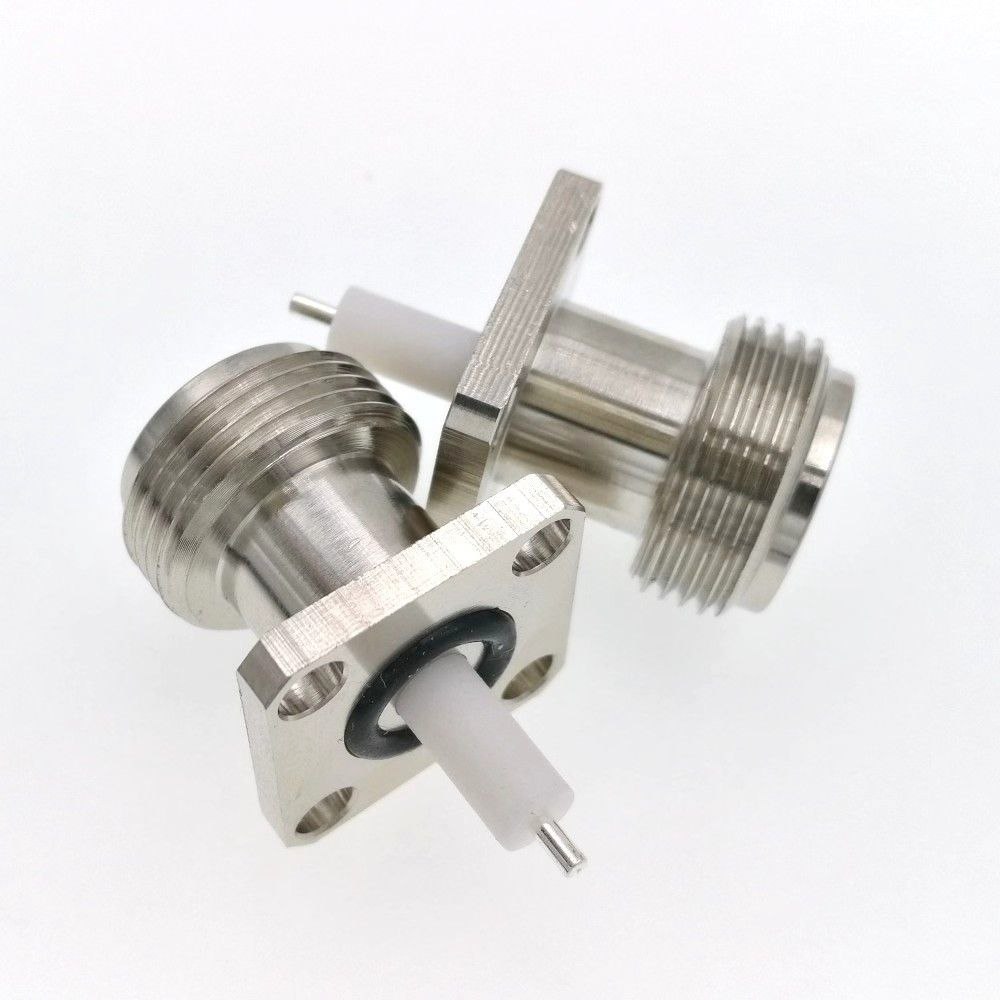

Панельный ВЧ-разъём N-female (розетка) с квадратным фланцем 17.5х17.5 мм предназначен для установки на металлические корпуса приборов, антенные блоки, экранированные шасси, репитеры и усилители сотового сигнала. Монтаж выполняется на плоскость панели с помощью 4 винтов (болтов), что обеспечивает высокую механическую прочность, устойчивость к излому и надежный электрический контакт с корпусом устройства.

Разъёмы N-типа являются стандартным решением для средне- и мощного ВЧ-оборудования благодаря низким потерям на высоких частотах, высокой проходной мощности и надежной резьбовой фиксации (5/8"-24 UNEF).

Центральный контакт монтируется пайкой внутренней жилы к хвостовой части разъёма (чашке или штырю). Разъём широко применяется при производстве и ремонте ВЧ-усилителей, аттенюаторов, дуплексеров, делителей мощности (сплиттеров), внешних базовых и направленных антенн, а также в измерительном оборудовании.

Краткие технические характеристики

• Тип разъёма: N-type (N-тип)

• Назначение: Розетка (мама / female)

• Тип исполнения: Прямой, панельный / приборный

• Способ монтажа: Фланцевое крепление на корпус (4 отверстия под винты)

• Размер фланца: 17.5 x 17.5 мм

• Монтаж центрального контакта: Пайка (вывод под пайку / чашка / лепесток)

• Комплектация: Разъём в сборе (с диэлектриком и центральным контактом)

• Волновое сопротивление: 50 Ом

• Диапазон частот: 0 – 11 ГГц (оптимально для репитеров, усилителей, антенн)

• Исполнение: Латунный корпус с прочным никелевым/серебряным покрытием, резьбовое соединение с защитой от вибраций
