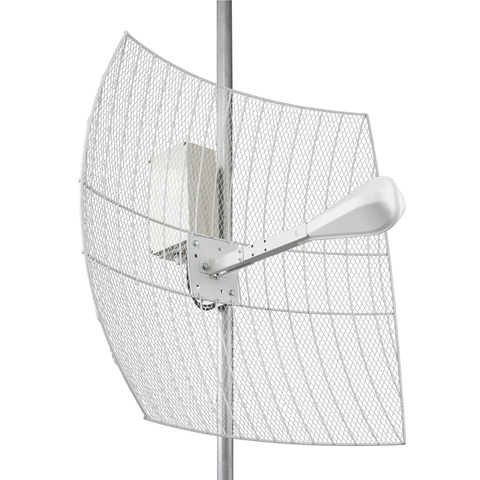

Крокс KNA27-1700/2700 MIG 27дБ MIMO Направленная параболическая 3G/WiFi/4G антенна

Артикул: 07821
300,0-1,11

Параболическая MIMO антенна KNA27-1700/2700 предназначена для работы в сетях LTE1800, 3G(UMTS2100), WiFi2400, LTE2600 на частотах от 1700 МГц до 2700 МГц.

Конструкция антенны разработана совместно компанией  Крокс и Миглинк, и позволяет передавать данные на большие расстояния до 25 км в условиях прямой оптической видимости.
Антенна имеет малое сопротивление ветру (низкую ветровую нагрузку), что позволяет установить её на высокую мачту, не опасаясь раскачки при сильном ветре.

Как правило, решения на основе параболических антенн применяются в условиях очень слабого входного сигнала. Они позволяют установить надежное соединение даже в тех случаях, когда антенны других типов оказываются бессильны. По сравнению с панельными антеннами и волновыми каналами, параболические антенны обеспечивают существенно более высокий коэффициент усиления.

Преимущества антенны KNA27-1700/2700:

  • высокое усиление 27 дБ
  • поддерживает всех операторов
  • большая дальность работы
  • небольшой вес
  • отсутствие раскачки на ветру


Конструкция антенны состоит из:

  • MIMO Облучателя
  • Проволочного параболического прямо-фокусного рефлектора.
  • Креплений облучателя и креплений  рефлектора.

Облучатель антенны оснащен двумя кабелями RG58 длиной 45 см с разъемами SMA(male) или F(female) в зависимости от выбранной модификации. Это позволяет производить подключение антенны непосредственно к гермобоксу, например к KG-SMAx2.

Рефлектор окрашен порошковой полимерной краской. Все неокрашенные детали имеют цинковое гальваническое покрытие. Это гарантирует долговременную эксплуатационную стабильность и безотказность в работе.

Сборку следует начать с рефлектора антенны.

Для сборки потребуется инструмент: гаечный ключ  8х10, отвертка шлицевая и крестовая, рулетка.

  • Устанавливаем на рефлектор лапки держателя конвертера,
  • Фиксируем их короткими винтами из комплекта крепления рефлектора
  • устанавливаем кронштейн угла места на рефлектор.
  • Пропускаем кабель снижения (приобретается отдельно) через квадратное отверстие в рефлекторе, затем пропускаем кабель через квадратную трубу  облучателя со стороны отверстий крепления
  • Закручиваем разъем кабеля снижения на облучатель и до упора одеваем квадратную трубу на облучатель.
Стандарт связи GSM 1800, 3G 2100, LTE 1800, LTE 2600, Yota (2500-2700), WiFi 2400, Многодиапазонная
Производитель Kroks
Антенный Разъем (серия) SMA
Max Усиление Дб 27
Размер 150x900x810
Параболический рефлектор
Облучатель MIMO 1700-2700 МГц
Крепежный комплект





Габариты:  длина  X  ширина  X  высота




150  X  900  X  810  мм

Тип оборудования



4G

Параметры антенны и делителей:

Рабочий диапазон частот, МГц



1700-2700

Коэффициент усиления, не менее, дБ



27

КСВ в рабочем диапазоне частот, не более



1.5

Поляризация



Линейная

Входное сопротивление, Ом



50

Максимальная подводимая мощность, Вт



100

Разъём



SMA-male

Допустимая ветровая нагрузка, м/с



25

Диапазон рабочих температур, оС



-40 … +50

Максимально допустимая влажность воздуха, %



100

Кроссполяризационная развязка не менее, дБ



20
