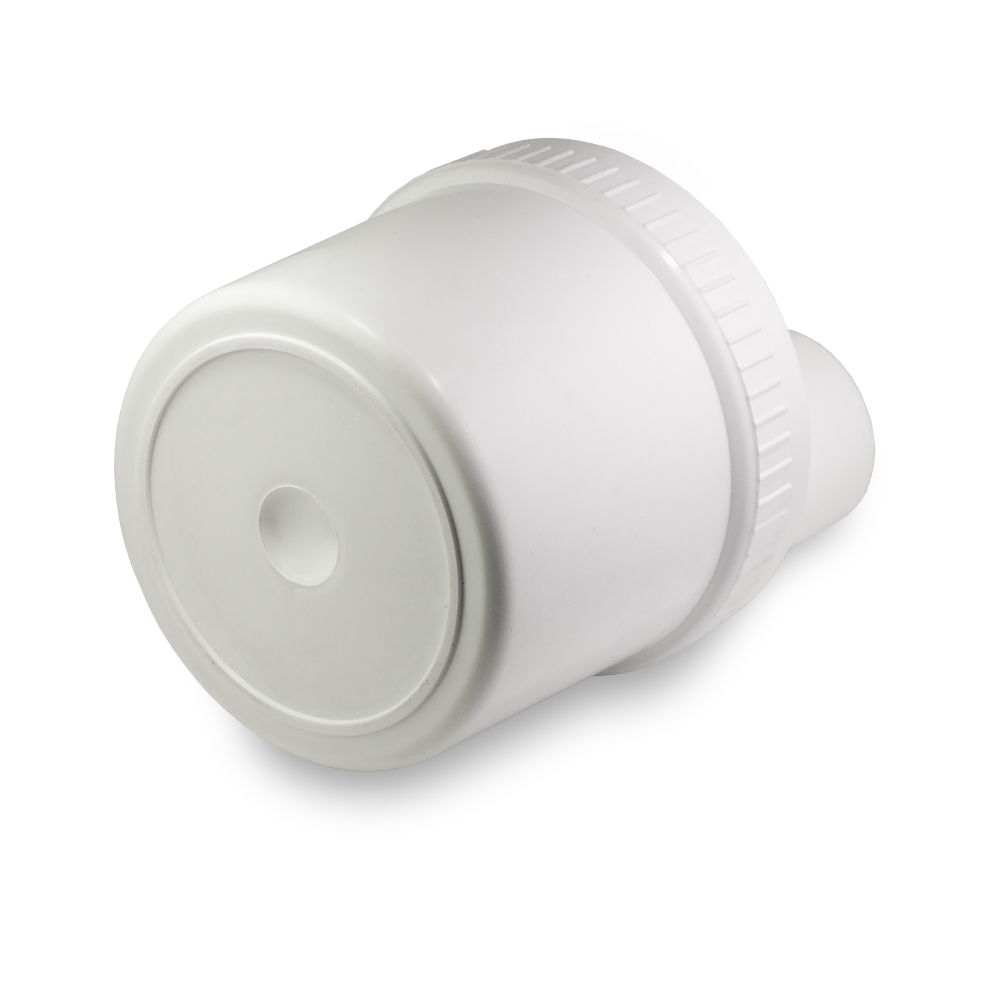

Kroks KIP9-1700/2700 DP широкополосный MIMO облучатель для спутниковой тарелки

Скидка 3%!! при оплате за наличный или при переводе на карту.

Артикул: 108694
300,0-1,11

Облучатель офсетной параболической антенны KIP9-1700/2700DP MIMO 2х2 предназначен для использования с 3G/4G/WiFi модемами и роутерами. Облучатель поддерживает стандарты LTE1800, UMTS2100, LTE2600 и WiFi(2,4 ГГц) 802.11 b/g/nс технологией MIMO 2х2 в диапазоне частот 1700-2700 МГц. Если у вас 4G модем, а скорость Интернета и уровень сигнала не устраивают, то использование связки 4G облучатель + тарелка уверенно усилит сигнал. Благодара MIMO стандарту удваивается пропускная способность канала.

ВАЖНО!!!

Система тарелка+облучатель имеет очень узкую диаграмму направленности (угол луча 2-3 градуса), поэтому наведение требует особой точности. Отклонение в 1 градус уменьшает уровень сигнала в разы. Точное наведение тарелки с облучателем возможно при использовании специального прибора- анализатора спектра.

Доверьте установку и наведение тарелки специалистам.


Установка облучателя.

Зажимаем облучатель в держателе тарелки. Большинство операторов 4G-интернета используют X-поляризацию радиосигнала. Чтобы узнать, какая поляризация сигнала у вашего 4G оператора, нужно попробовать повернуть облучатель в держателе на 45° и посмотреть на показания уровня сигнала в программе на компьютере. При неправильном выборе поляризации уровень сигнала упадет на 30 дБ или даже сильнее.

Наводим тарелку на вышку. Для этого дуга от тарелки до облучателя, должна быть направлена точно на вышку 4G оператора. Может показаться, что тарелка "смотрит" в землю. На самом деле она принимает сигнал с того направления, куда направлена дуга, которая держит облучатель. Если вышка далеко, то дуга будет примерно параллельна земле, как это показано на рисунке.

Зависимость усиления от диаметра тарелки (данные примерные)

Диаметр тарелки, метр 0,5 0,6 0,8 0,9 1,2
Коэфициент усиления, Дб 20-23 22-25 24-27 26-29 31-34

Отметим, что любые препятствия между вышкой оператора и вашим облучателем приведут к ослаблению сигнала. Это могут быть деревья, дома, сооружения, неровности рельефа. Поэтому выбирайте место установки тарелки так, чтобы была по возможности прямая видимость вышки.

Чем больше диаметр применяемой тарелки, тем выше коэффициент усиления. Чем больше рабочая частота, тем выше коэффициент усиления.

Не подлежит обязательной сертификации. ВНИМАНИЕ! Спутниковая тарелка в комплект не входи

Стандарт связи GSM 1800, LTE 1800, LTE 2600, Yota (2500-2700), WiFi 2400, Многодиапазонная
Производитель Kroks
Антенный Разъем (серия) N-type
Max Усиление Дб 9
Размер 105x105x150
Страна производства Китай
Габариты (длина , ширина , высота ), мм

105  x   105  x   150

Антенны- характеристики :

Рабочий диапазон частот, МГц

1700-2700
Усиление антенны, дБ

8-9
КСВ в рабочем диапазоне частот, не более

1.5
Поляризация

Линейная
Входное сопротивление, Ом

50
Максимальная подводимая мощность, Вт

10
Разъём


N- female
Допустимая ветровая нагрузка, м/с

30
Диапазон рабочих температур, оС

-40 … +50
Максимально допустимая влажность воздуха, %

100
Кроссполяризационная развязка не менее, дБ

30
Стандарт связи

WiFi 2400

4G(LTE2600), YOTA

3G (UMTS2100)

LTE 1800

GSM 1800

Многодиапазонная
Тип монтажа

на трубу
Тип исполнения

облучатель

MIMO

Графики КСВ, диаграммы направленности:

График - диаграмма, КСВ
КСВ1, КСВ2.jpg
График - диаграмма, КСВ
ДН1_0 гр_1800.jpg
График - диаграмма, КСВ
ДН1_0 гр_2100.jpg
График - диаграмма, КСВ
ДН1_0 гр_2600.jpg
График - диаграмма, КСВ
ДН1_90 гр_1800.jpg
График - диаграмма, КСВ
ДН1_90 гр_2100.jpg
График - диаграмма, КСВ
ДН1_90 гр_2600.jpg
График - диаграмма, КСВ
ДН2_0 гр_1800.jpg
График - диаграмма, КСВ
ДН2_0 гр_2100.jpg
График - диаграмма, КСВ
ДН2_0 гр_2600.jpg
