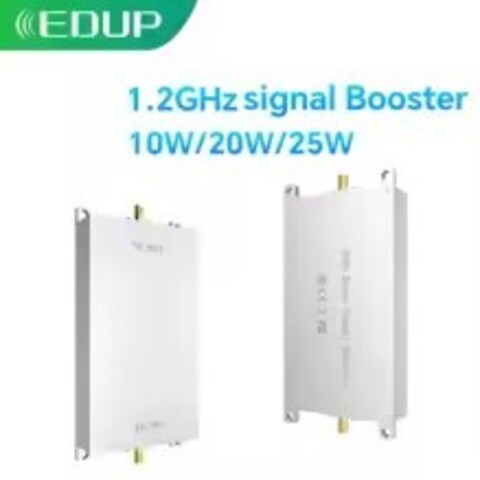

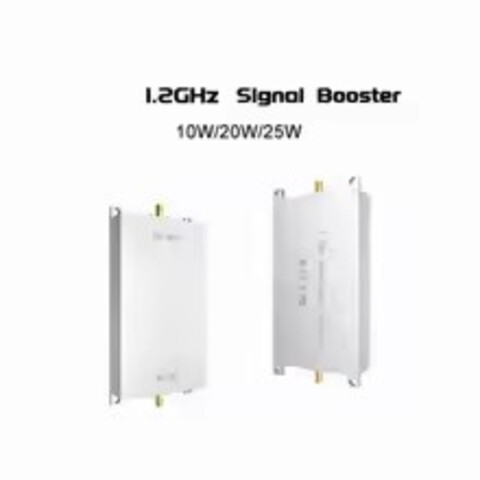

EDUP EP-AB035 — это широкополосный усилитель мощности для диапазона 1,2 ГГц (1200–1300 МГц). Устройство обеспечивает выходную мощность до 10 Вт, что позволяет значительно увеличить дальность и стабильность передачи сигнала. Подходит для беспилотных систем (FPV, дроны), видеопередатчиков, радиолюбительских проектов и профессионального применения.
Применение:
FPV-передатчики и приёмники (дроны, авиамодели)
Системы видеонаблюдения с радиоканалом 1,2 ГГц
Радиолюбительские проекты
Беспроводная связь на средних и больших расстояниях
| Диапазон | 1200–1300 МГц |
| Стандарт связи | Wi-Fi |
| Производитель | EDUP |
| Антенный Разъем (серия) | RP-SMA, SMA |
| Мощность усиления дБм | 40 |
| Max Усиление Дб | 20 |
| Размер | 104*60*17 mm |
| Страна производства | Китай |
| Частоты Wi-Fi | 1.2–1.3 ГГц |
Диапазон работы: 1,2 ГГц (1200–1300 МГц)
Выходная мощность: до 10 Вт
Усиление: 18 dB
Встроенная защита от перегрева и перегрузки
Прочный алюминиевый корпус для эффективного охлаждения
Подходит для длительной работы на высоких мощностях
Технические характеристики:
Диапазон частот: 1170–1280 МГц
Рабочее напряжение: 8–18 В
Коэффициент усиления при приёме: 18 дБ ±1
Коэффициент усиления при передаче: 18 дБ ±1
Максимальная выходная мощность (P1dB): 40 дБм (10 Вт)
Входная мощность триггера: мин. 3 дБм / макс. 20 дБм
EVM (ошибка модуляции): 3% при 34 дБм (802.11g, 54 Мбит/с, OFDM 64QAM, полоса 20 МГц)
Коэффициент шума: менее 2,5 дБ
Потребляемый ток: 1,7 А при выходной мощности 34 дБм и напряжении 12 В
Время переключения TX/RX: менее 1 мкс

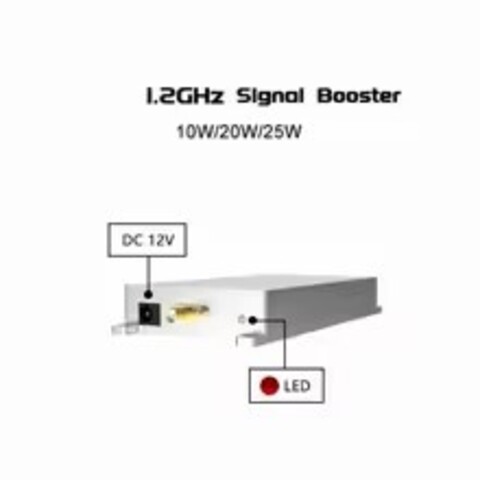

Световой индикатор: передатчик — красный; приёмник — зелёный
Рабочая температура: от -30℃ до +70℃
Температура хранения: от -40℃ до +150℃
Рабочая влажность: до 95% относительной влажности

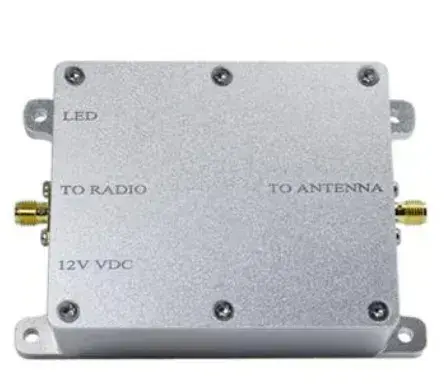

RF-разъёмы: вход — SMA-K; выход — RP-SMA-K
Разъём питания: 5.5×2.1 мм
Размер корпуса: 104×60×17 мм
Материал корпуса: алюминий
Масса нетто: 0.27 кг
Габариты и вес (типовые для серии):
Размер корпуса: примерно 105 × 60 × 20 мм
Вес нетто: около 250–300 г
(точные параметры могут немного отличаться в зависимости от партии)
