В отдельных случаях покрытие репитера оказывается недостаточным. В основном это происходит по трем причинам:
Мощность сигнала на выходе из репитера не достигает должного уровня.
Кабель, соединяющий репитер и комнатную антенну, слишком длинный, что существенно ослабляет сигнал.
Помещение поделено на зоны стенами. В данном случае для обеспечения удовлетворительного покрытия потребуется несколько комнатных антенн — иначе сигнал теряет мощность при прохождении сквозь многочисленные препятствия.
Одним из эффективных решений вышеописанных проблем – внести в схему после репитера бустер, который позволяет восполнить потери мощности в кабеле или повторно усилить ослабленный сигнал на выходе из репитера. Таким образом, бустер используется как дополнительный усилитель только совместно с основным репитером.
| Диапазон | 2100 |
| Стандарт связи | 3G |
| Производитель | Vegatel |
| Антенный Разъем (серия) | N-type |
| Max Усиление Дб | 40 |
| Размер | 425 х 325 х 120 |
| Страна производства | Китай |
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
| Характеристики | Телефон - станция | Станция - телефон | |
| Полоса рабочих частот | UMTS-2100 (3G) | 1920 ~ 1980 МГц | 2110 ~ 2170 МГц |
| Максимальный коэффициент усиления | ≥40 дб | ≥40 дБ | |
| Суммарная мощность выходного сигнала во всём рабочем спектре при которой бустер обеспечивает допустимое производителем качество усиления сигнала.Выходная мощность | ≥0 дБм | ≥33 дБм | |
| Ручная регулировка усиления | 31 дБ | ||
| Автоматическая регулировка усиления | ≥20 дБ | ||
| Показатель шума | ≤6 дб | ||
| КСВн входов | ≤2 | ||
| Групповая задержка | ≤1,5 мкс | ||
| Стабильность частоты | ≤0,01 частей на миллион | ||
| Индикация выходной мощности | ЖК дисплей | ||
| Импеданс | 50 Ом | ||
| Разъём | N-Female | ||
| Габариты коробки | 550 х 440 х 250 мм | ||
| Габариты устройства | 425 х 325 х 120 мм | ||
| Вес нетто | 11,1 кг | ||
| Вес брутто | 14,5 кг | ||
| Питание | Вход: ~100- 240В (50 гц), Выход: 12,0В / 5А | ||
| Потребляемая мощность | 60 Вт | ||
| Защита от внешних факторов | IP40 | ||
| Охлаждение | Естественное охлаждение | ||
| Температура эксплуатации | от -25°С до +55°С | ||
| Температура хранения | от -40°С до +80°С | ||
| Влажность | от 5% до 85% | ||
| Атмосферное давление | от 86 кПа до 106 кПа | ||
.
ИНТЕРФЕЙС
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
| Название | Назначение | ||
| Разъём «Outdoor» N-Female | Вход для внешней антенны (в сторону станции) | ||
| Разъём «Indoor» N-Female | Вход для внутренней антенны (в сторону станции) | ||
| ЖК дисплей | Регулировка усиления, индикация выходной мощности | ||
| Индикатор «ALARM High» | Индикатор «Перегрузка» в канале Телефон – Станция | ||
| Индикатор «ALARM Low» | Индикатор «Перегрузка» в канале Станция – Телефон | ||
| Индикатор «POWER» | Индикатор питания | ||
| Переключатель «ON/OFF» | Питание ВКЛ/ВЫКЛ | ||

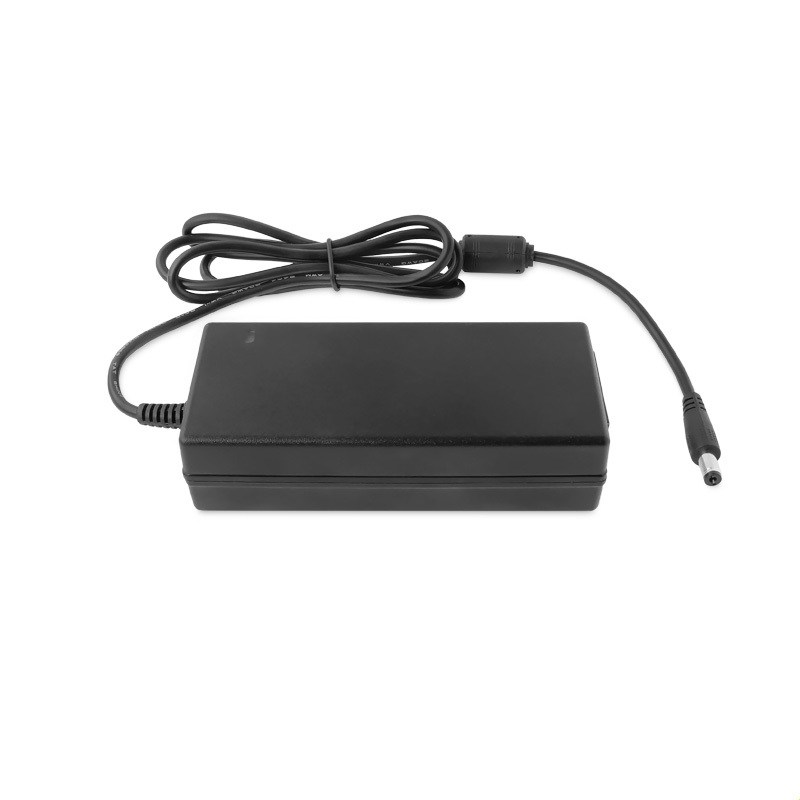

| Разъём «DC IN» | Вход для блока питания | ||
| Питание | Вход: ~100 - 240В (50 Гц) |
