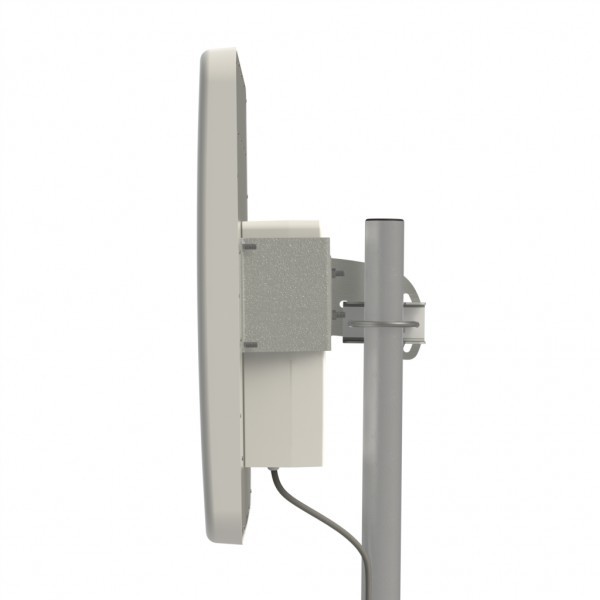

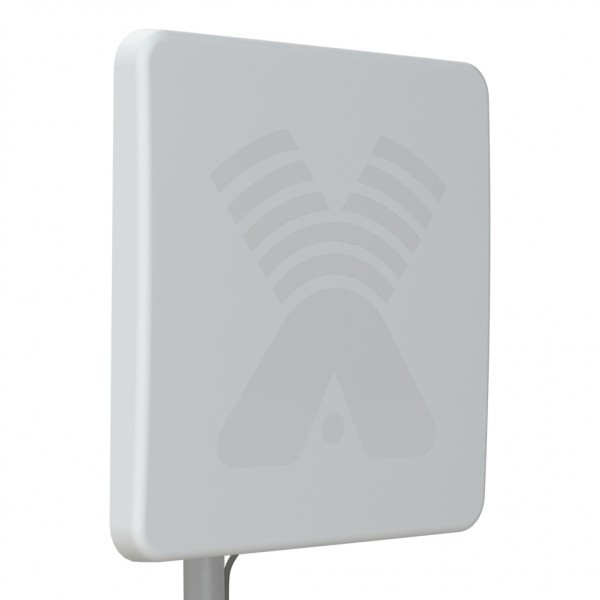

AX-2020P BOX - Антенна 3G направленная с боксом для модема

Как заказать этот товар с Бесплатной доставкой, до двери вашего дома или пункта самовывоза? Подробней об условиях.

Артикул: 5947
3500 руб
- - - - - - -
-

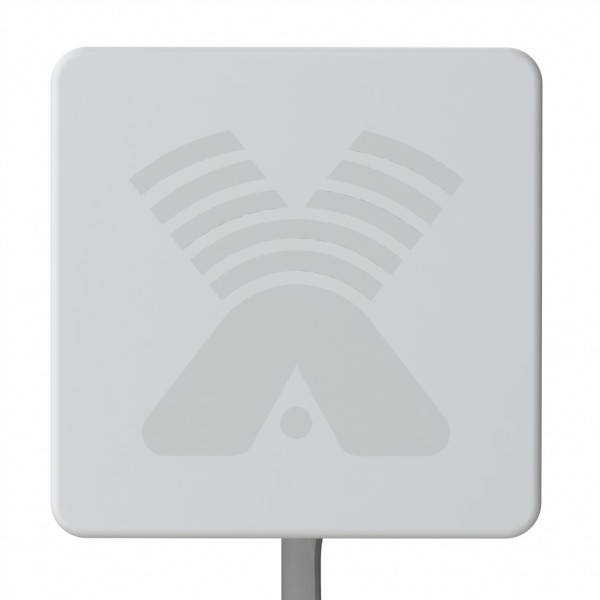

Панельная антенна AX-2020P с герметичным боксом для USB 3G модема является готовым решением для усиления сигнала UMTS2100 (WCDMA, HSPA и др.). Тип антенны — синфазная решетка. Рекомендуется для использования на границах зон обслуживания, при слабом и неустойчивом уровне 3G сигнала. Благодаря применению USB-удлинителя из кабеля типа FTP CAT5 стало возможным исключить потери сигнала на участке антенна-модем. Данное решение позволяет получить выигрыш в усилении сигнала до 6 дБ (при сравнении с кабелем РК50-3-18 10 метров), что может быть решающим фактором в улучшении связи.

-
-



-

Достоинства:

-
    -
  • Низкие потери в тракте от антенны к модему
  • -
  • Антенна удобна при установке на фасадах зданий.
  • -
  • Крепление антенны позволяет изменять угол наклона антенны
  • -
  • Активные излучателя антенны укрыты в пластиковый корпус
  • -
  • Герметичный бокс обеспечивает защиту модема от влаги по классу IP65
  • -
  • Пластик корпуса антенны защищен от воздействия ультрафиолета и имеет увеличенный срок службы
  • -
Стандарт связи 3G 2100
Производитель Антэкс
Антенный Разъем (серия) SMA
Max Усиление Дб 20
Размер 450х450х105
    .

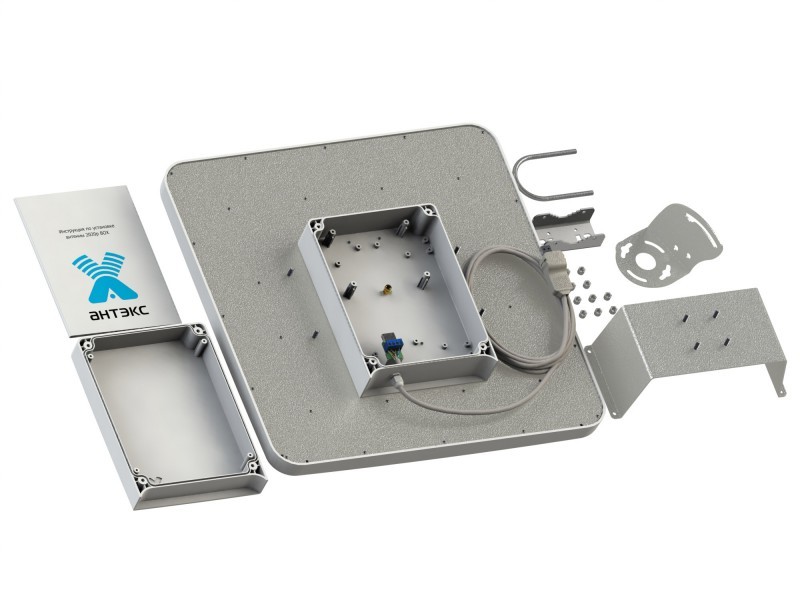

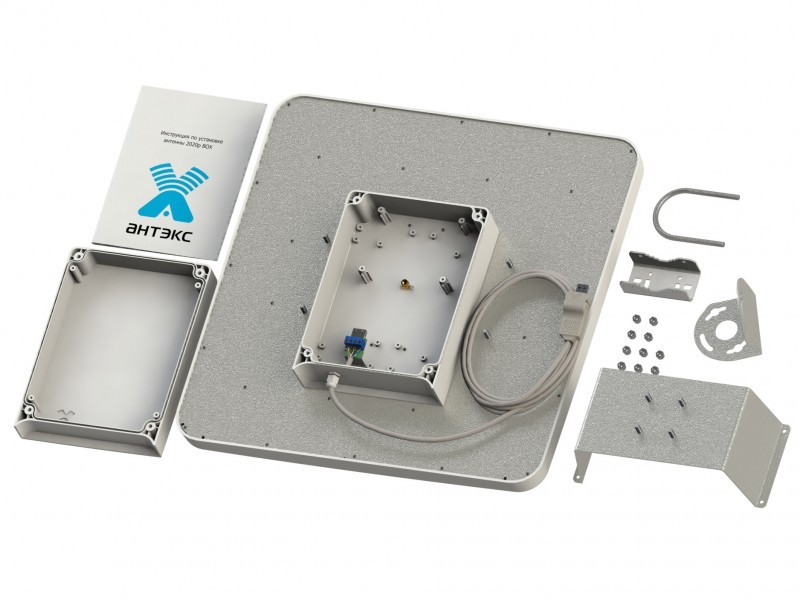

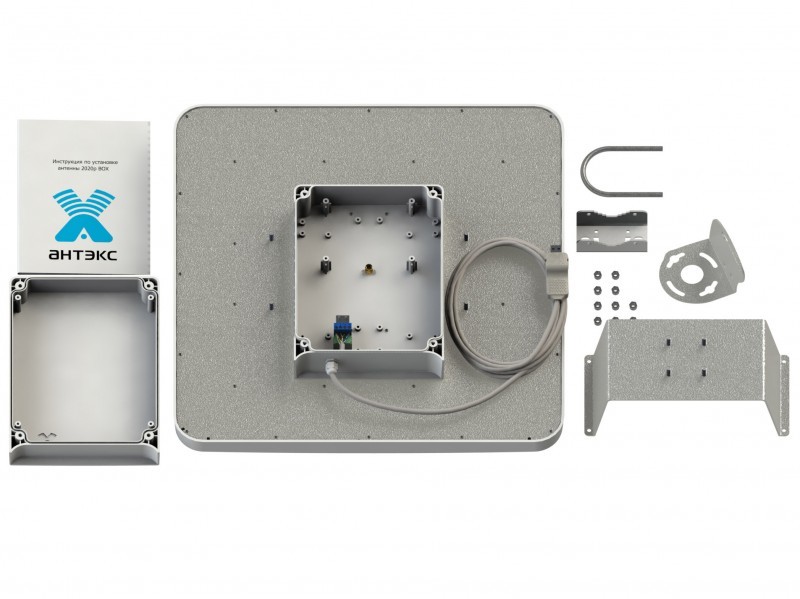

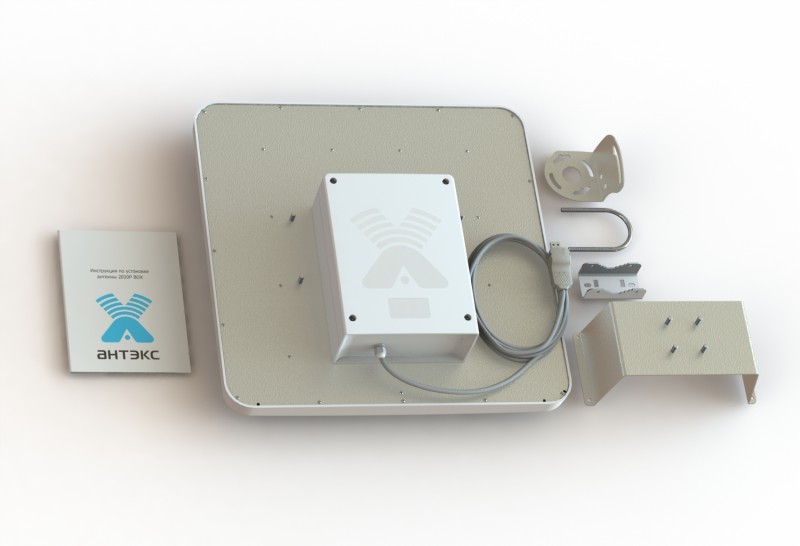

  • Антенна AX-2020P BOX с установленным гермобоксом - 1
  • .
  • USB-удлинитель 10 метров - 1
  • .

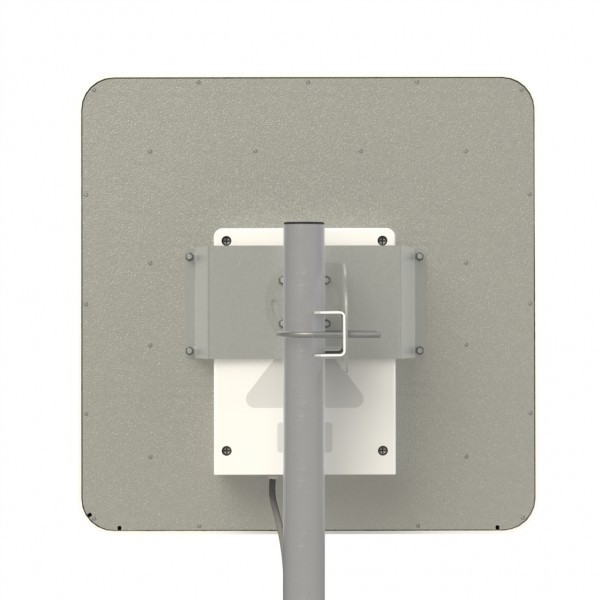

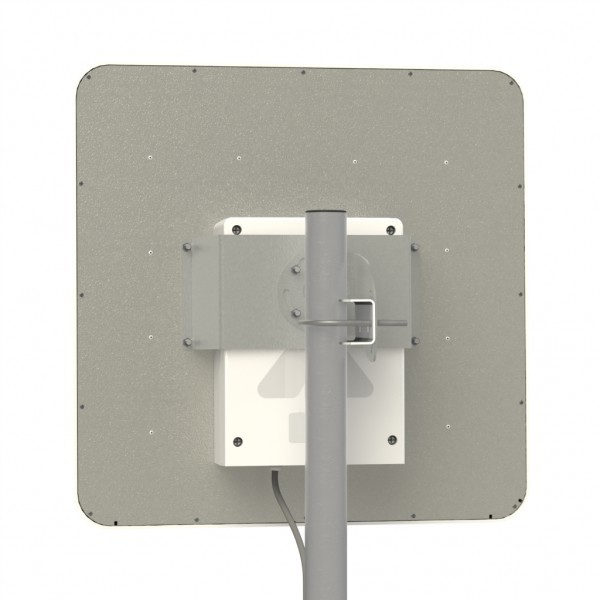

  • Антенное крепление на трубу или мачту - 1
  • .
  • Инструкция по установке - 1
  • .
  • Упаковка из картона - 1
  • .

Внимание: температурный диапазон работы системы из модема и антенны AX-2020P BOX ограничен температурным режимом работы конкретного USB-модема.

.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Характеристики адаптера
  Название адаптера
CRC9/SMA-femaleTS9/SMA-femaleMS-156/SMA-female
Длина кабеля, мм200-250200-25080-100
Тип кабеляRG178RG178RG174
Разъем для антенныSMA-femaleSMA-femaleSMA-female
Раазъем для модемаCRC9TS9MS-156
Ослабление в адаптере на частоте 2000 МГц, дБне более 0.7не более 0.7не более 0.4
Температурный диапазон-40...+60 гр. Цельсия
.



.



. . . . . . . . . . . . . . . . . . . . . . . . . . .
Характеристики USB - удлинителя
Длина10 метров
Тип кабеляFTP CAT 5Е 4х2-0.52 REXANT/CABLETECH
Разъем 1USB A вилка
Разъем 2USB A розетка
Температурный диапазон-10...+60 гр. Цельсия
.



. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Электрические характеристики антенны
Рабочий диапазон частот, МГц1900÷2180
.

Усиление, dBi

.
.

19÷20

.
Ширина ДН в Н-плоскости, град.

16÷18

.
Ширина ДН в Е-плоскости, град.

16÷18

.
Уровень боковых лепестков, дБ не более-13
Отношение вперед/назад, дБ24
Входное сопротивление, Ом50
КСВ в рабочем диапазоне частот, не более1,5
Допустимая мощность, Вт50
Поляризациявертикальная/горизонтальная/наклонная
.

Механические характеристики

.
Масса антенны, крепления,бокса, удлиннителя г .

4480

.
Габаритные размеры без крепления, м.

0,45х0,45х0,105

.

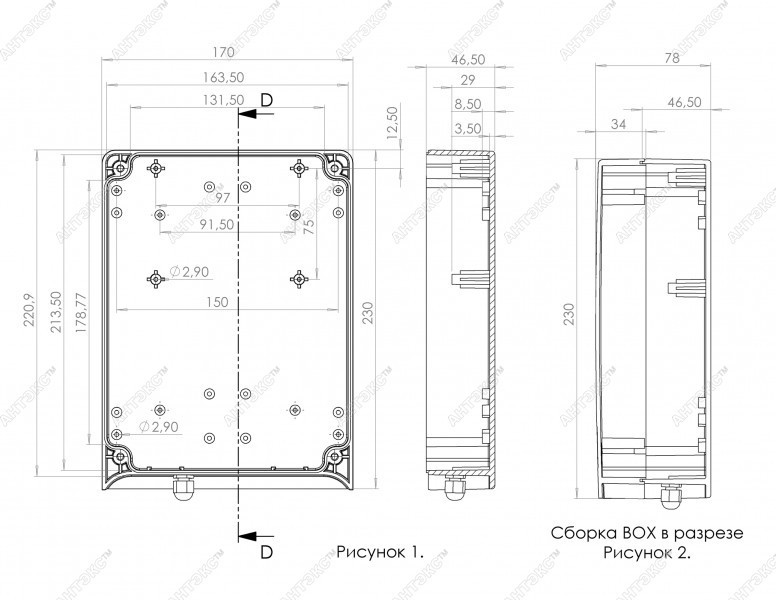

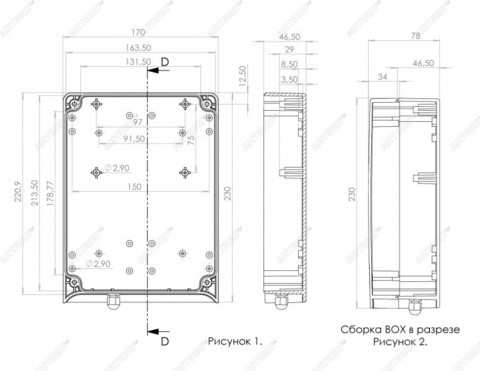

Внутренние размеры герметичного бокса, мм не менее184x135x60
Разъем.

SMA-male

.
Материал антенны сталь, оцинкованная сталь
Защитное покрытиепорошковая полимерная краска
Материал защитной коробки антенны и бокса.

ABS+поликарбонат

.
.



.



.



.



.



.



.



.



.



.



.



.



.



.



.



.



.



.



.
