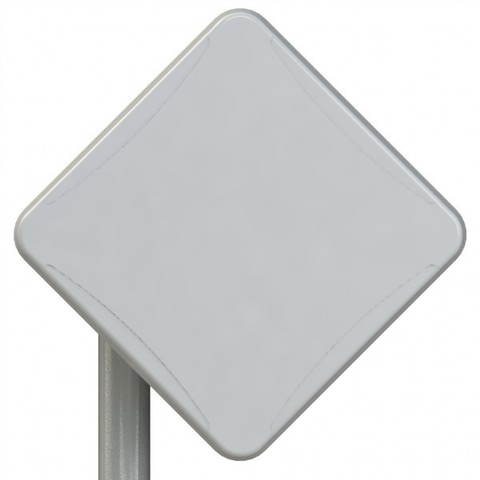

AX-2014P UNIBOX - антенна с гермобоксом для 3G/4G модема (LTE1800, UMTS2100)

Выносная направленная антенна AX-2014P(14dBi)+ герметичный бокс для USB 3G модема + USB-удлинитель 10 метров

Артикул: 07868

-------

Панельная антенна AX-2014P UniBox с герметичным боксом для USB 3G модема является готовым решением для усиления сигналов UMTS2100 (WCDMA, HSPA и др.).  Тип антенны — синфазная 4-х элементная решетка.Рекомендуется для использования на границах зон обслуживания, при слабом и неустойчивом уровне 3G сигнала. Благодаря применению USB-удлинителя из кабеля типа FTP CAT5 стало возможным исключить потери сигнала на участке антенна-модем. Данное решение позволяет получить выигрыш в усилении сигнала до 6 дБ (при сравнении с кабелем РК50-3-18 10 метров), что может быть решающим фактором в улучшении связи.

-



-

 Достоинства:

-

    -
  • Работа в стандарте 3G (1900-2200МГц)
  • -
  • Эллиптическая поляризация. Возможность установки связи при наличии препятствий.
  • -
  • Низкие потери в тракте от антенны к модему.
  • -
  • Компактные размеры, антенна удобна при установке на фасадах зданий.
  • -
  • Крепление антенны позволяет изменять угол наклона антенны.
  • -
  • Активные излучателя антенны укрыты в пластиковый корпус.
  • -
  • Герметичный бокс обеспечивает защиту модема от влаги по классу IP65.
  • -
  • Пластик корпуса антенны защищен от воздействия ультрафиолета и имеет увеличенный срок службы.
  • -
Диапазон 1800, 2100
Стандарт связи LTE, GSM, 3G
Производитель Антэкс
Антенный Разъем (серия) SMA
Max Усиление Дб 14
Размер 240х240х85

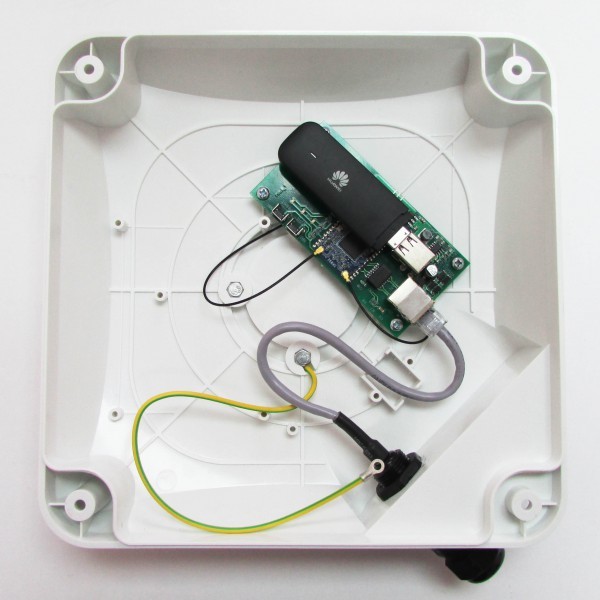

      • Антенна AX-2014P с установленным гермобоксом
      • USB-удлинитель из кабеля типа FTP CAT5 длиной 10 метров
      • Антенное крепление на трубу или мачту
      • Инструкция по установке
      • Упаковка из картона

Дополнительное оборудование:

      • Пигтейлы для соединения модема и антенны (опция)

.................................................................................

Электрические характеристики антенны
Рабочий диапазон частот, МГц 1900-2180
.

Усиление, dBi

.
.

13÷14

.
Ширина ДН в вертикальной плоскости, град .

30÷40

.
Ширина ДН в горизонтальной плоскости, град .

30÷40

.
Уровень боковых лепестков, дБ не более -12
Отношение вперед/назад, дБ не менее  21
Входное сопротивление, Ом 50
КСВ в рабочем диапазоне частот, не более 1,5
Допустимая мощность, Вт 10
Поляризация эллиптическая
.

Механические характеристики антенны и бокса

.
Масса антенны, крепления,бокса, удлиннителя г  .

1720

.
Габаритные размеры, м .

0,24х0,24х0,085

.
Разъем .

SMA-male

.
Материал антенны оцинкованная сталь
Материал защитного кожуха антенны .

Поликарбонат

.
Внутренние размеры бокса, мм 40х50х140
Температурный диапазон -40...+60 гр. Цельсия
Класс защиты IP67
